Pusiau tvirti kabelių rinkiniai

Pusiau tvirti kabelių rinkiniai yra aukštos kokybės produktai, plačiai naudojami radijo dažnyje (RF) ir mikrobangų laukuose, galintys patenkinti įvairius sudėtingus ryšio ir signalo perdavimo reikalavimus . pusiau rigido struktūra leidžia kabeliui palaikyti fiksuotą formą ., kai jis yra mažesnis, jis yra mažesnis, kad jis yra mažesnis, kad būtų galima paslėpti arba užtikrinti fiksuotą formą ., kai jis bus sumontuotas, jis yra mažesnis. Transmisija . Todėl ji tinka sudėtingoms laidų sistemoms, kurių stabilumo reikalavimai .

Produktas yra įvairių modelių . asortimento, paimkite FR710S & FR710/Gut - 085 086 "seriją kaip pavyzdį . Skirtingi modeliai yra tinkami skirtingams dažnio diapazonams ir įrenginių sąsajoms ., jei instancija yra DC, SMMSMM - XXX modelis yra su SMA. 26,5 GHz ir grąžinimo nuostolių/įtampos stovėjimo bangos santykis 1.30.

Centrinis kontaktas yra pagamintas iš aukso dengto žalvario arba aukso spalvos berilio vario . išoriniam kontaktui, galite pasirinkti iš aukso dengto žalvario, aukso spalvos berilio vario, pasyvaus nerūdijančio plieno ir tt .. PTFE . Centrinis laido laidininkas yra sidabro padengtas vario plakiruotas plienas, o izoliacinis sluoksnis yra kietas PTFE .. Apvalkalas gali būti pagamintas iš jokios medžiagos ar FEP, o tai užtikrina signalo perdavimo efektyvumą

Dėl puikaus našumo pusiau šiurkštūs kabelių rinkiniai vaidina lemiamą vaidmenį daugelyje laukų, kuriuose yra griežti signalo perdavimo reikalavimai ., jie yra plačiai naudojami įvairiose pramonės šakose, tokiose kaip ryšiai, elektronika ir aviacijos ir kosmoso .

Elektroninė karo įranga turi veikti esant didelio intensyvumo elektromagnetinėms trukdžių aplinkoms . Aukšto ekrano efektyvumas ir stabilus pusiau grubių kabelių mazgų elektrinis efektyvumas daro juos idealiu pasirinkimu vidinėms jungtims elektroninėse karo įrangoje .

Sudėtingose erdvėlaivių sistemose įvairiems instrumentams ir įrenginiams . prietaisams sujungti naudojami pusiau šiurkštūs kabelių rinkiniai

{1., jei norite pritaikyti kabelių komplektus, nepamirškite palikti savo ilgio informacijos kasos puslapyje;
2. Visi kabelių rinkiniai gali būti aprūpinti fazėmis suderintomis poromis ar grupėmis; Jei jums reikia, kad kabeliai būtų suderinti, atsiųskite mums el. Laišką: sales@flexirf.com

FR710S & FR710/GUT -085 086 "Serijos pusiau tvirtas kabelio mazgas
	Struktūros medžiagos skersmuo (mm)
	1	Vidinis dirigentas	Sidabruotas vario plakiruotas plienas	0.51±0.0127
	2	Izoliatorius	Tvirtas PTFE	1.688±0.0254
	3	Išorinis laidininkas	Konservuotas vario/vario	2.2±0.05

Silpimas, galia (bandymo sąlyga 20 laipsnių jūros lygyje)
Dažnis (GHz)	0.5	1	5	10	20
Silpimas (db/m)	0.446	0.640	1.506	2.215	3.29
Galia (W)	190.3	133.2	57.2	39.3	26.7
Įprasti modeliai ir techniniai rodikliai
Vaizdas	Sku	1 jungtis	2 jungtis	Freqency	Grąžinimo praradimas/VSWR

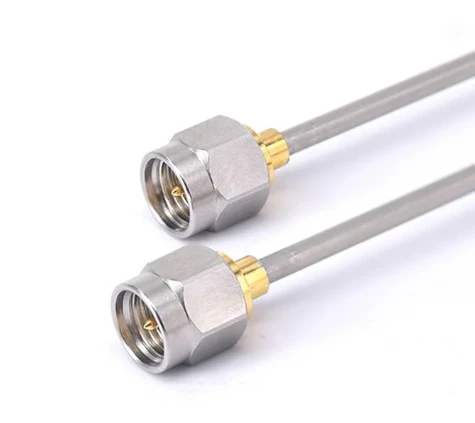

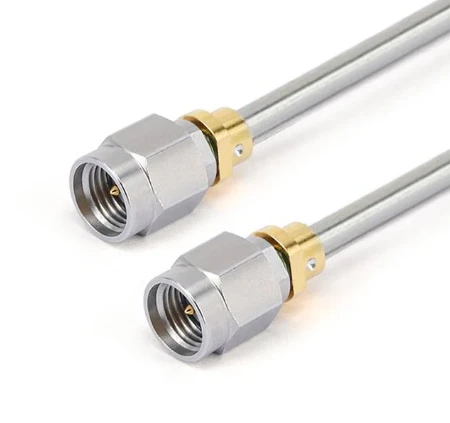

	FR710S-SMMSMM-XXX	Sma vyras	Sma vyras	DC -26.5 ghz	1.30

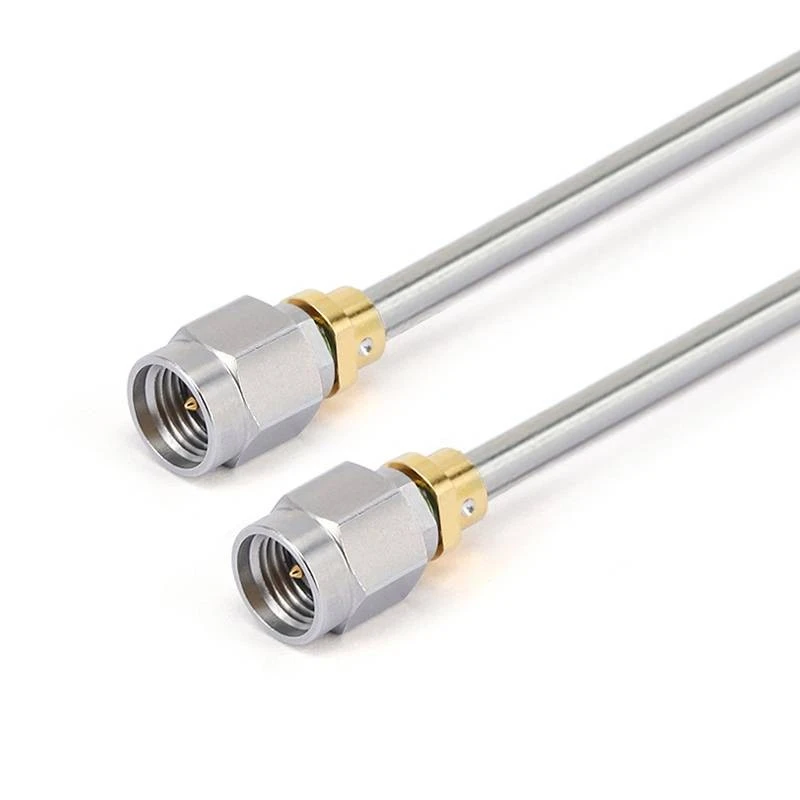

	FR710S -292 m292m-xxx	2,92 mm patinas	2,92 mm patinas	DC -40 ghz	1.35

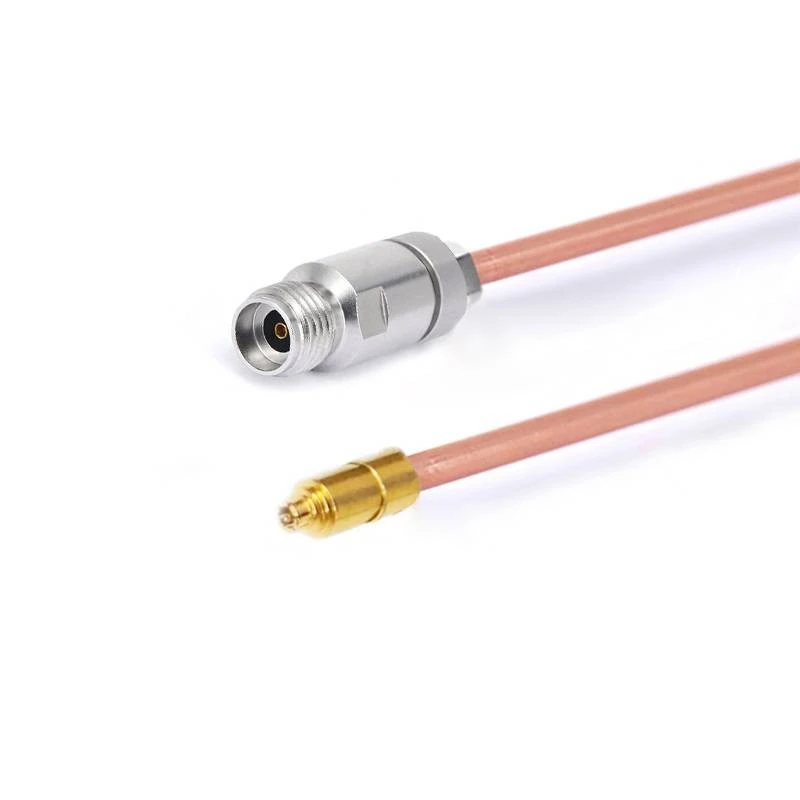

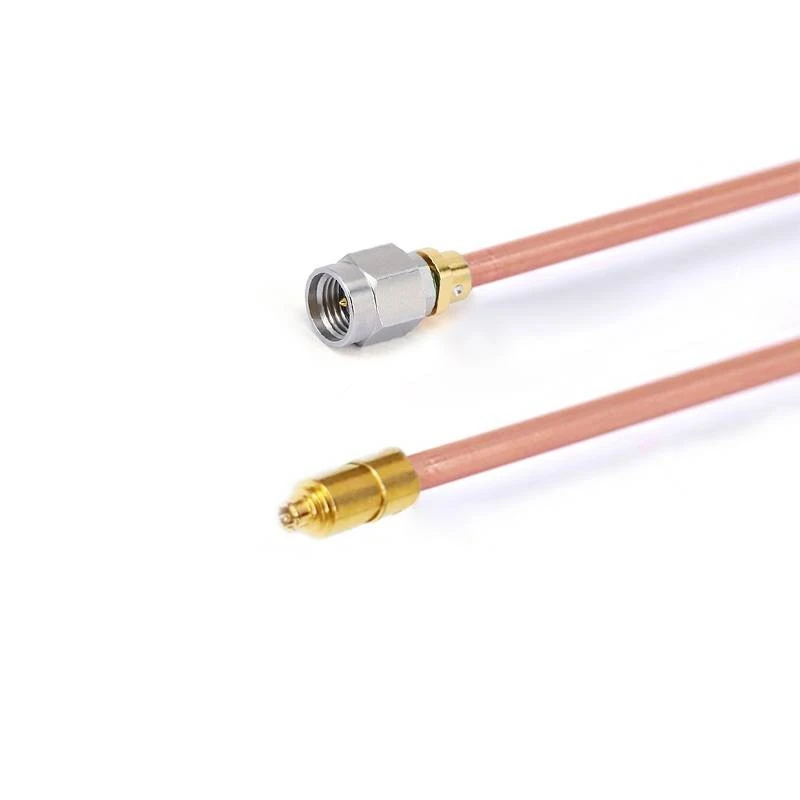

	Fr 710-292 mg3pf-xxx	2,92 mm patinas	G3PO (SMPS) moteris	DC -40 ghz	14db

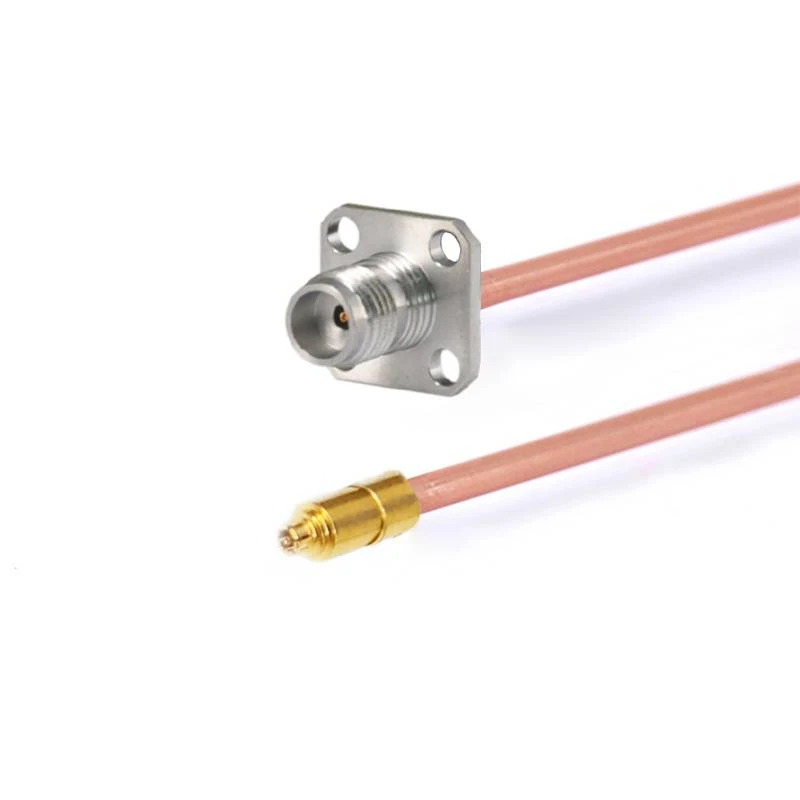

	Fr 710-292 ffg3pf-xxx	2,92 mm patinas su 4 skylių flanšu	G3PO (SMPS) moteris	DC -40 ghz	14db
	Fr 710-185 mg3pf-xxx	185 mm patinas	G3PO (SMPS) moteris	DC -67 ghz	10db
	Fr 710-185 fg3pf-xxx	185 mm moteris	G3PO (SMPS) moteris	DC -67 ghz	10db
	Fr 710-185 ffg3pf-xxx	185 mm patelė su 4 skylių flanšu	G3PO (SMPS) moteris	DC -67 ghz	10db

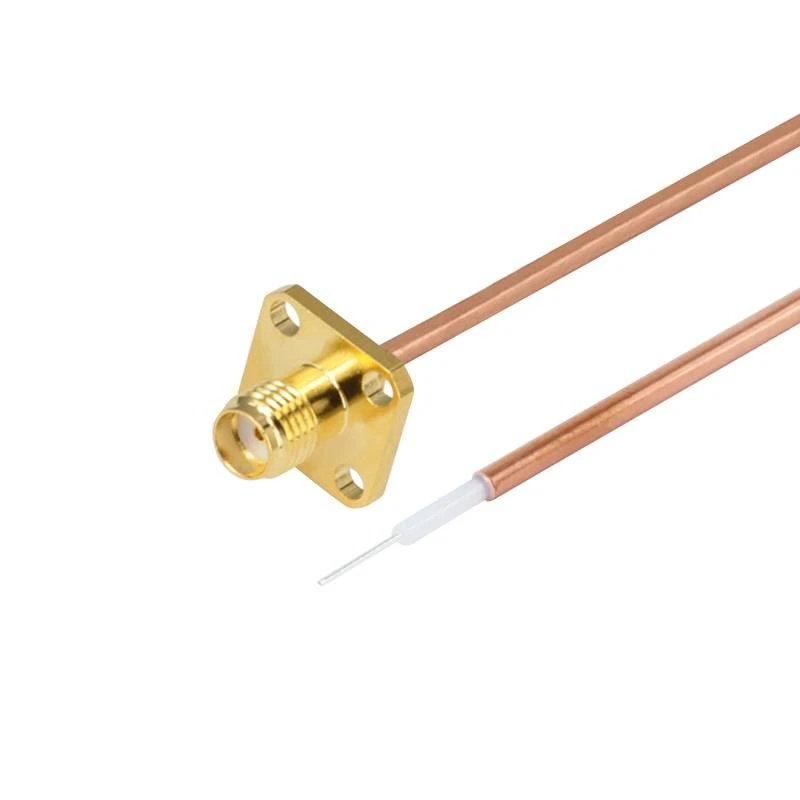

	Fr 710- smff 000- xxx	SMA moteris su 4 skylių flanšu	Atidaryti	DC -18 ghz	1.30
	Fr 710- smff 000- xxx	SMA moteris	Atidaryti	DC -18 ghz	1.30
	Fr 710-292 f 000- xxx	2,92 mm patelė	Atidaryti	DC -40 ghz	1.35

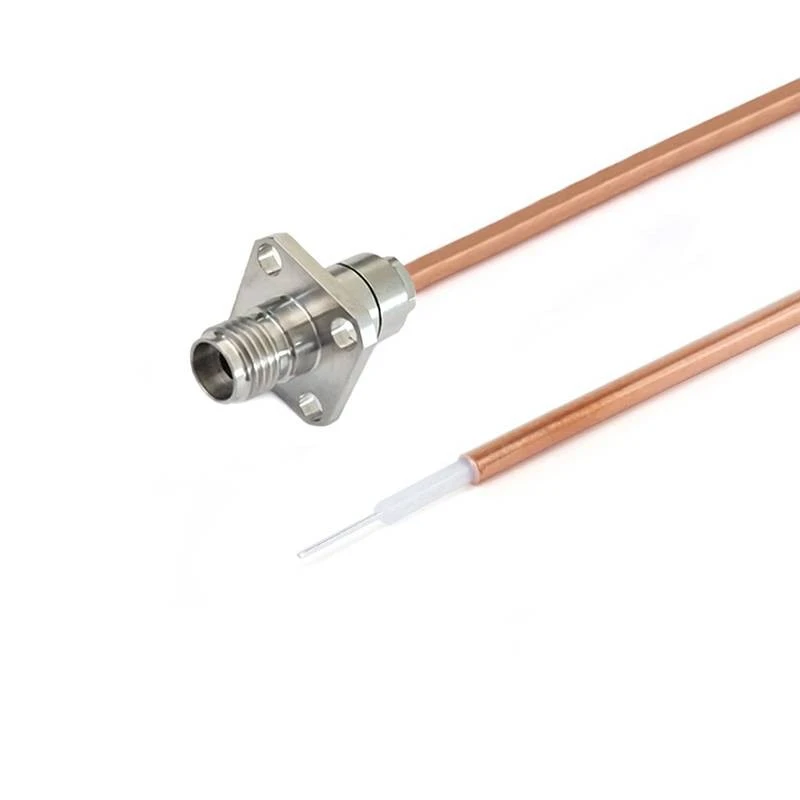

	Fr 710-292 f 000- xxx	2,92 mm patelė su 4 skylių flanšu	Atidaryti	DC -40 ghz	1.35
	Fr 710-24 f 000- xxx	2,4 mm patelė	Atidaryti	DC -50 ghz	1.44
	Fr 710-24 ff 000- xxx	2,4 mm patelė	Atidaryti	DC -50 ghz	1.44
	Fr 710-185 f 000- xxx	1,85 mm patelė	Atidaryti	DC -67 ghz	1.50
	Fr 710-185 ff 000- xxx	1,85 mm patelė su 4 skylių flanšu	Atidaryti	DC -67 ghz	1.50
