Bendrosios paskirties bandymo kabeliai

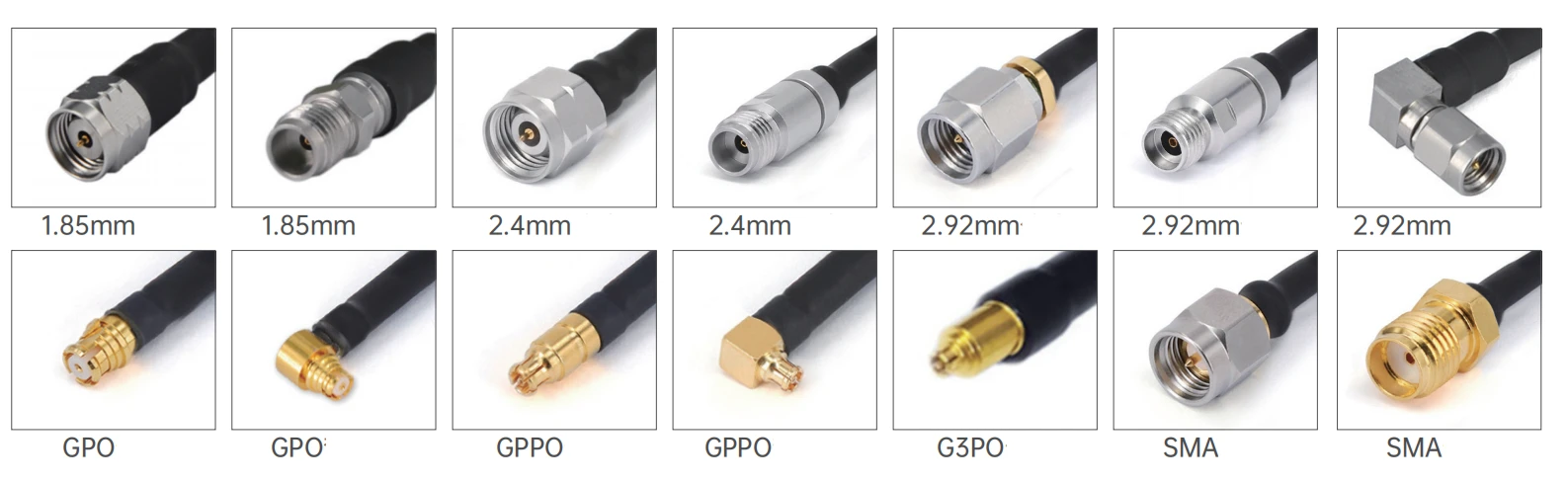

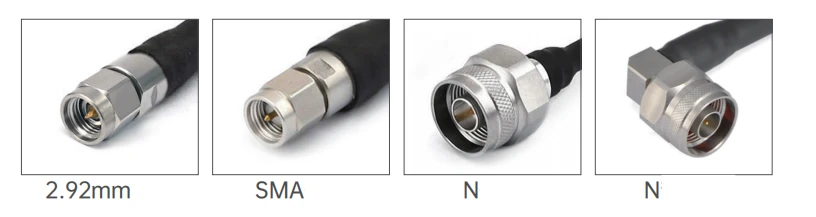

Bendrosios paskirties bandymo kabeliai yra plačiai naudojami kabeliniai produktai, tokiuose kaip elektroniniai bandymai, turintys daugybę charakteristikų, kad atitiktų įvairius naudojimo reikalavimus. Kalbant apie jungtis, šis kabelis siūlo įvairių tipų jungtis, įskaitant 1,85 mm, 2,4 mm, 2,92 mm, SMA, G3PO ir GPPO. Visų jungčių varža yra 50 omų ir standartinis poliškumas.
Aprašymas
Bendrosios paskirties bandymo kabeliai
Bendrosios paskirties bandymo kabeliai yra plačiai naudojami kabeliniai produktai, tokiuose kaip elektroniniai bandymai, turintys daugybę charakteristikų, kad atitiktų įvairius naudojimo reikalavimus. Kalbant apie jungtis, šis kabelis siūlo įvairių tipų jungtis, įskaitant 1,85 mm, 2,4 mm, 2,92 mm, SMA, G3PO ir GPPO. Visų jungčių varža yra 50 omų ir standartinis poliškumas. Be to, jungtys turi kelis diegimo metodus, įskaitant tiesius ir dešinius - kampų tipus, kurie gali būti lanksčiai pritaikyti prie skirtingų įrenginių sąsajų.
Produkto įvadas
Kalbant apie medžiagų pasirinkimą, centrinis kontaktas, išorinis kontaktas ir pagrindinis korpusas yra pagaminti iš tokių medžiagų kaip žalvaris, padengtas auksu, berilio vario, padengto auksu, arba pasyvus nerūdijantis plienas, turintis gerą elektrinį laidumą ir atsparumą korozijai. Dielektrikas pagamintas iš PEI arba PTFE medžiagų, kad būtų užtikrintas signalo perdavimo efektyvumas. Centrinis kabelio laidininkas yra sidabro spalvos vario - plakiruotas plienas, izoliacijos sluoksnis yra kietas PTFE, ekranavimo sluoksnį sudaro sidabrinė vario juosta ir vario viela, o apvalkalas pagamintas iš FEP medžiagos. Tai ne tik veiksmingai skydai trukdo signalus, bet ir turi tam tikrą mechaninį stiprumą ir atsparumą aplinkai.
Produkto programa
Ryšių bazinių stočių, mobiliųjų telefonų, palydovinės komunikacijos įrangos ir kt. Tyrimų, plėtros, gamybos ir bandymo metu, norint sujungti įvairius bandymo prietaisus prie ryšio įrenginių, reikia sujungti įvairius bandymo prietaisus prie ryšio įrenginių, kad būtų užtikrintas stabilus signalo perdavimas, kad būtų galima tiksliai patikrinti įvairius įrangos rodiklius, pvz., Signalo stiprumą, dažnio charakteristikas, perdavimo greitį ir kt., Pvz. ir kita įranga, skirta tiksliai patikrinti radijo dažnį bazinių stočių dažnio veikimą, užtikrinant, kad bazinės stotys galėtų suteikti stabilias ir efektyvias ryšių paslaugas.
Svarbios pastabos
1. Jei norite pritaikyti kabelių komplektus, nepamirškite palikti savo ilgio informacijos patikrinimo puslapyje;
2. Visi kabelių rinkiniai gali būti aprūpinti fazėmis suderintomis poromis ar grupėmis; Jei jums reikia, kad kabeliai būtų suderinti, atsiųskite mums el. Laišką: {sales@flexirf.com
Produkto specifikacijos duomenys
|
Konfigūracija |
|
|
1 jungties tipas |
1,85 mm/2,4 mm/2,92 mm/SMA/G3PO/GPPO/N. |
|
1 jungties varža |
50 omų |
|
1 jungties poliškumas |
Standartas |
|
2 jungties tipas |
1,85 mm/2,4 mm/2,92 mm/SMA/G3PO/GPPO/N. |
|
2 jungties varža |
50 omų |
|
2 jungties poliškumas |
Standartas |
|
Jungties tvirtinimo metodas |
Nėra |
|
Jungties kūno stilius |
Tiesus ir stačiakampis |
|
Informacija apie medžiagą |
|
|
Centro kontaktas |
Žalvario aukso padengtas, berilio vario aukso padengtas |
|
Išorinis kontaktas |
Žalvario aukso padengtas, berilio vario auksinis, pasyvus nerūdijančio plieno |
|
Kūnas |
Žalvario aukso padengtas, berilio vario auksas, nerūdijančio plieno pasyvus |
|
Dielektrikas |
PEI/PTFE |
|
Aplinkos duomenys |
|
|
Temperatūros diapazonas |
-40 laipsnis +165 laipsnis |
|
2011/65/ES (ROHS) |
Suderinamas |
|
Kabelio specifikacijos |
|
|
Centrinis laidininkas |
Sidabriniai copperweld |
|
Dielektrikas |
Tvirtas PTFE |
|
Du ekranai |
Sidabrinė vario juosta ir viela |
|
Striukė |
Fep |
|
Talpos (PF/M) |
95.1 |
|
Platinimo greitis (%) |
70 |
|
Ekrano efektyvumas |
<-100dB @ 1GHz |
|
Galios tvarkymas |
10watt @ 18GHz at sea level, VSWR1.0 |
Produkto tipas
| GAF71/RG405SS 405 serijos lankstus kabelio mazgas | ||||
 |
Struktūros medžiagos skersmuo (mm) |
|||
|
1 |
Vidinis dirigentas |
Sidabruotas vario plakiruotas plienas |
0.51±0.05 |
|
|
2 |
Izoliatorius |
Tvirtas PTFE |
1.63±0.05 |
|
|
3 |
Vidinis ekranas |
Sidabrinė vario juosta |
1.80±0.05 |
|
|
4 |
Išorinis ekranas |
Sidabriniai vario vielos pynimas |
2.18±0.05 |
|
|
5 |
striukė |
Fep |
2.54±0.1 |
|
| Silpimas, galia (bandymo sąlyga 20 laipsnių jūros lygyje) | |||||||
|
Dažnis (GHz) |
1 |
3 |
5 |
10 |
15 |
18 |
20 |
|
Silpimas (db/m) |
0.75 |
1.29 |
1.71 |
2.56 |
3.22 |
3.57 |
3.80 |
|
Silpnėjimas (db/ft) |
0.229 |
0.393 |
0.521 |
0.780 |
0.981 |
1.008 |
1.115 |
|
Įprasti modeliai ir techniniai rodikliai
|
|||||
|
Vaizdas |
Sku |
1 jungtis |
2 jungtis |
Freqency |
Grąžinimo praradimas/VSWR |
 |

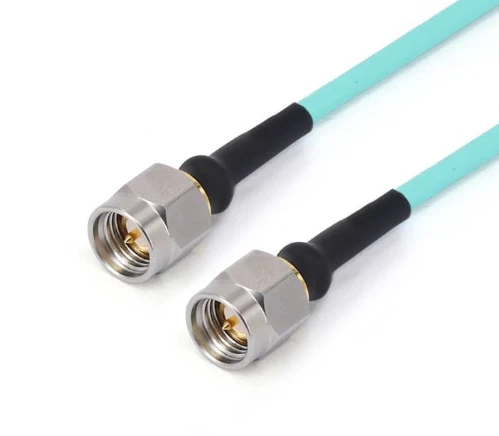

Frf 71- smmmmm-xxx |
Sma vyras |
Sma vyras |
DC -26. 5GHz |
1.30 |
 |

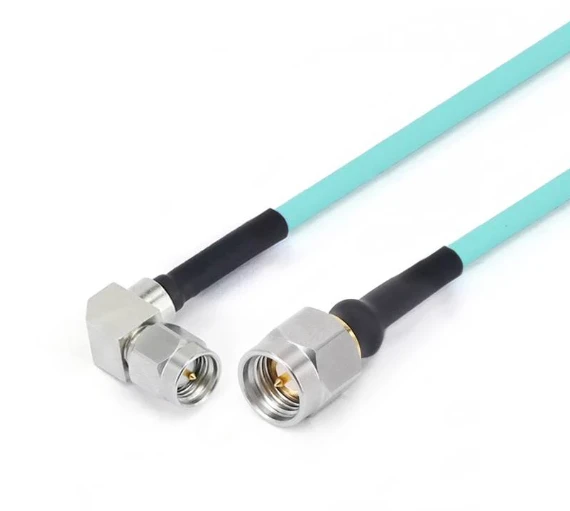

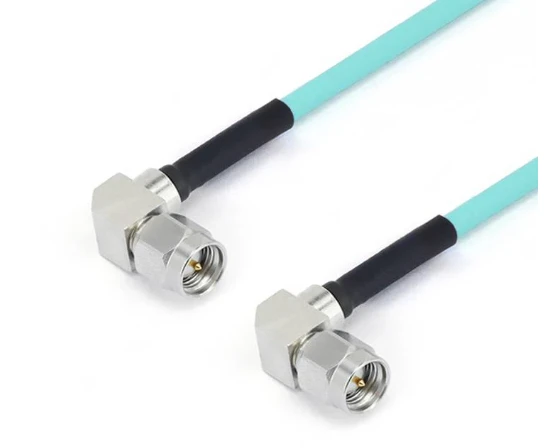

Frf 71- smwmsmwm-xxx -18 g |
Sma patinas su stačiu kampu |
Sma patinas su stačiu kampu |
DC -18 ghz |
1.30 |
 |
Frf 71- SmMMWM-xxx -18 g |
Sma vyras |
Sma patinas su stačiu kampu |
DC -18 ghz |
1.30 |
 |
Frf 71- smmgpf-xxx |
Sma vyras |
GPO (SMP) moteris |
DC -26. 5GHz |
1.35 |
 |
Frf 71- smmgpwf-xxx |
Sma vyras |
GPO (SMP) moteris su stačiu kampu |
DC -26. 5GHz |
1.35 |
 |
Frf 71- smfgpf-xxx |
SMA moteris |
GPO (SMP) moteris |
DC -26. 5GHz |
1.35 |
 |
Frf 71- Smffgpf-xxx |
Sma moteris su 4 skylių flanšu |
GPO (SMP) moteris |
DC -26. 5GHz |
1.35 |
 |
Frf 71- smmgppf-xxx |
Sma vyras |
GPPO (mini-SMP) moteris |
DC -26. 5GHz |
14db |
 |
Frf 71- smmgppwf-xxx |
Sma vyras |
Gppo moteris su stačiu kampu |
DC -26. 5GHz |
14db |
 |
Frf 71- smwmgppf-xxx -18 g |
Sma patinas su stačiu kampu |
GPPO (mini-SMP) moteris |
DC -18 ghz |
15db |
 |
Frf 71- smwmgppwf-xxx -18 g |
Sma patinas su stačiu kampu |
Gppo moteris su stačiu kampu |
DC -18 ghz |
15db |
 |
Frf 71- smfgppf-xxx |
SMA moteris |
GPPO (mini-SMP) moteris |
DC -26. 5GHz |
14db |
 |
Frf 71- Smffgppf-xxx |
Sma moteris su 4 skylių flanšu |
GPPO (mini-SMP) moteris |
DC -26. 5GHz |
14db |
 |
Frf 71-292 m292m-xxx |
2,92 mm patinas |
2,92 mm patinas |
DC -40 ghz |
1.35 |
 |
Frf 71-292 mgpf-xxx |
2,92 mm patinas |
GPO (SMP) moteris |
DC -40 ghz |
14db |
 |
Frf 71-292 mgpwf-xxx |
2,92 mm patinas |
GPO (SMP) moteris su stačiu kampu |
DC -40 ghz |
12db |
 |
Frf 71-292 fgpf-xxx |
2,92 mm patelė |
GPO (SMP) moteris |
DC -40 ghz |
14db |
 |
Frf 71-292 ffgpf-xxx |
2,92 mm patelė su 4 skylių flanšu |
GPO (SMP) moteris |
DC -40 ghz |
14db |
 |
Frf 71-292 mgppf-xxx |
2,92 mm patinas |
GPPO (mini-SMP) moteris |
DC -40 ghz |
14db |
 |
Frf 71-292 fgppf-xxx |
2,92 mm patelė |
GPPO (mini-SMP) moteris |
DC -40 ghz |
14db |
 |
Frf 71-292 ffgppf-xxx |
2,92 mm patelė su 4 skylių flanšu |
GPPO (mini-SMP) moteris |
DC -40 ghz |
14db |
 |
Frf 71-292 mgppwf-xxx |
2,92 mm patinas |
GPPO (mini-SMP) moteris su stačiu kampu |
DC -40 ghz |
12db |
 |
Frf 71-292 mg3pf-xxx |
2,92 mm patinas |
G3PO (SMPS) moteris |
DC -40 ghz |
14db |
 |
Frf 71-292 fg3pf-xxx |
2,92 mm patelė |
G3PO (SMPS) moteris |
DC -40 ghz |
14db |
 |
Frf 71-292 ffg3pf-xxx |
2,92 mm patelė su 4 skylių flanšu |
G3PO (SMPS) moteris |
DC -40 ghz |
14db |
 |
Frf 71-24 m24M-xxx |
2,4 mm patinas |
2,4 mm patinas |
DC -50 ghz |
14db |
 |
Frf 71-24 fgpf-xxx |
2,4 mm patelė |
GPO (SMP) moteris |
DC -40 ghz |
12db |
 |
Frf 71-24 ffgpf -100 |
2,4 mm patelė su 4 skylių flanšu |
GPO (SMP) moteris |
DC -40 ghz |
12db |
 |
Frf 71-24 mgpwf-xxx |
2,4 mm patinas |
GPO (SMP) moteris su stačiu kampu |
DC -40 ghz |
10db |
 |
Frf 71-24 mgppf-xxx |
2,4 mm patinas |
GPPO (mini-SMP) moteris |
DC -40 ghz |
12db |
 |
Frf 71-24 mgppwf-xxx |
2,4 mm patinas |
GPPO (mini-SMP) moteris su stačiu kampu |
DC -40 ghz |
10db |
 |
Frf 71-24 fgppf-xxx |
2,4 mm patelė |
GPPO (mini-SMP) moteris |
DC -40 ghz |
12db |
 |
Frf 71-24 ffgppf-xxx |
2,4 mm patelė su 4 skylių flanšu |
GPPO (mini-SMP) moteris |
DC -40 ghz |
12db |
 |
Frf 71-185 mg3pf-xxx |
1,85 mm patinas |
G3PO (SMPS) moteris |
DC - 67 ghz |
10db |
 |
Frf 71-185 fg3pf-xxx |
1,85 mm patelė |
G3PO (SMPS) moteris |
DC - 67 ghz |
10db |
 |
Frf 71-185 ffg3pf-xxx |
1,85 mm su 4 skylių flanšu |
G3PO (SMPS) moteris |
DC - 67 ghz |
10db |
|
GAF72/RG402SS 402 serijos lankstus kabelio mazgas |
||||||
|
Struktūros medžiagos skersmuo (mm) |
||||||
 |
1 |
Vidinis dirigentas |
Sidabruotas vario plakiruotas plienas |
0.92±0.05 |
||
|
2 |
Izoliatorius |
Tvirtas PTFE |
2.97±0.05 |
|||
|
3 |
Vidinis ekranas |
Sidabrinė vario juosta |
3.25±0.05 |
|||
|
4 |
Išorinis ekranas |
Sidabriniai vario vielos pynimas |
3.58±0.1 |
|||
|
5 |
striukė |
Fep |
4.12±0.13 |
|||
| Silpimas, galia (bandymo sąlyga 20 laipsnių jūros lygyje) | |||||||
|
Dažnis (GHz) |
1 |
3 |
5 |
10 |
15 |
18 |
20 |
|
Silpimas (db/m) |
0.41 |
0.74 |
0.98 |
1.47 |
1.87 |
2.10 |
2.24 |
|
Silpimas (db/ft) |
0.125 |
0.226 |
0.299 |
0.448 |
0.570 |
0.640 |
0.683 |
|
Įprasti modeliai ir techniniai rodikliai
|
|||||
|
Vaizdas |
Sku |
1 jungtis |
2 jungtis |
Freqency |
Grąžinimo praradimas/VSWR |
|
|
Frf 72- smmmmm-xxx |
Sma vyras |
Sma vyras |
DC -26. 5GHz |
1.30 |
|
|

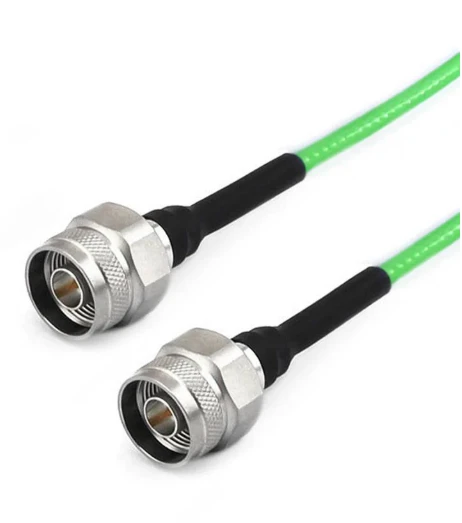

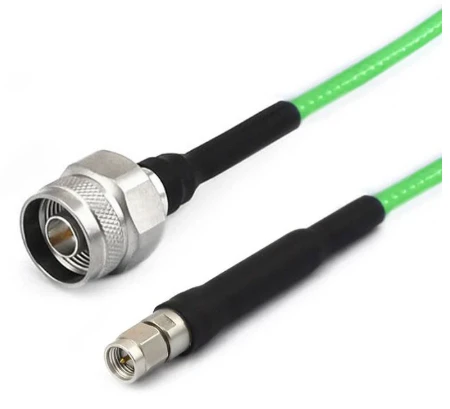

Frf 72- nmsmm-xxx |
N Vyras |
Sma vyras |
DC -18 ghz |
1.25 |
|
|
Frf 72- nmnm-xxx |
N Vyras |
N Vyras |
DC -18 ghz |
1.25 |
