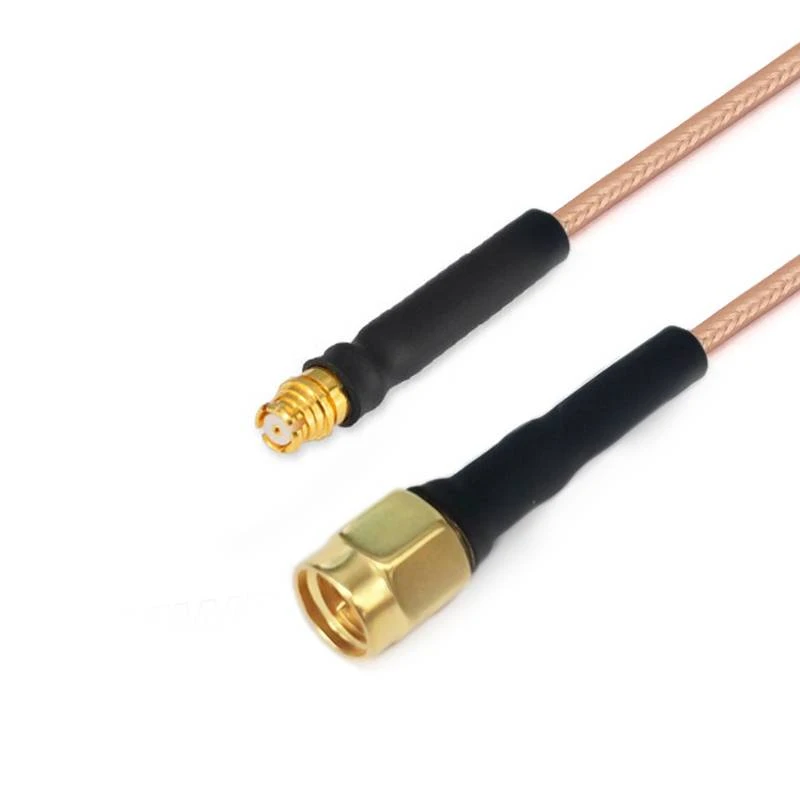

RG Series Cable Assemblies

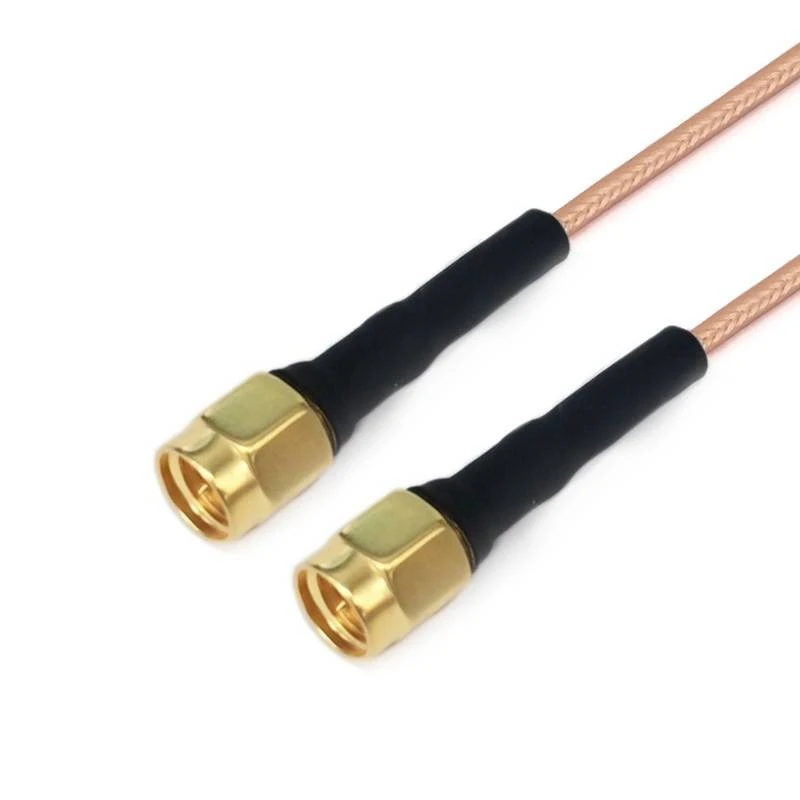

gar3-smmsmm-xxx-1

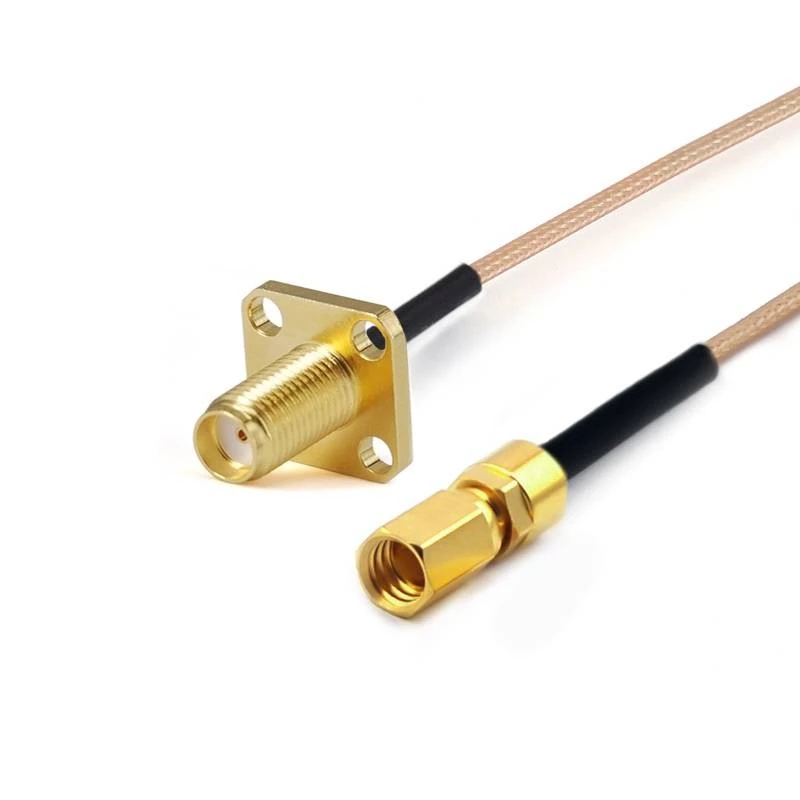

gar8-smffssmcf-xxx-1

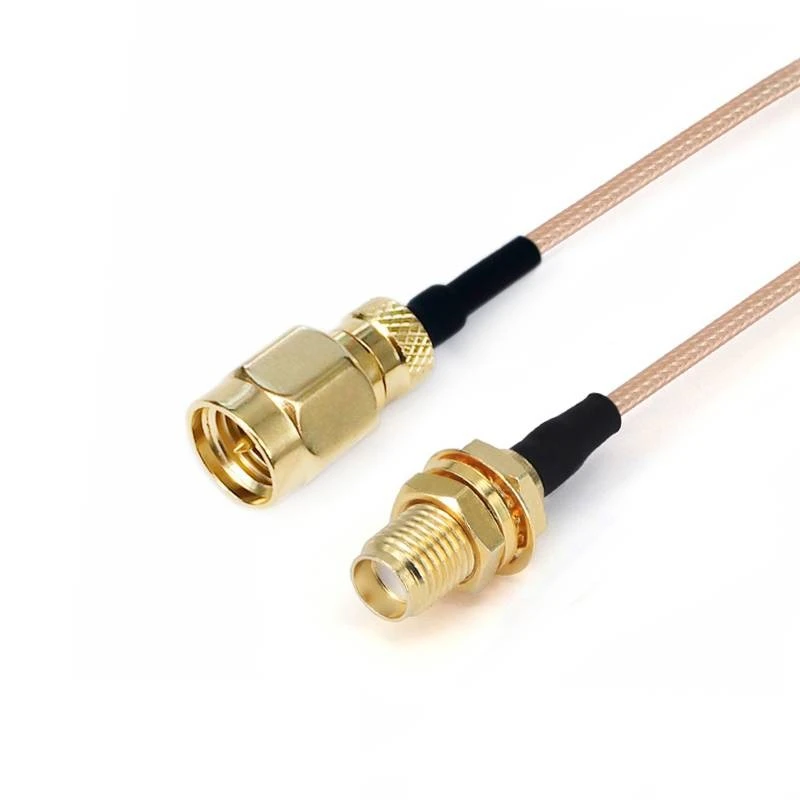

gar8-smmsmyf-xxx-1

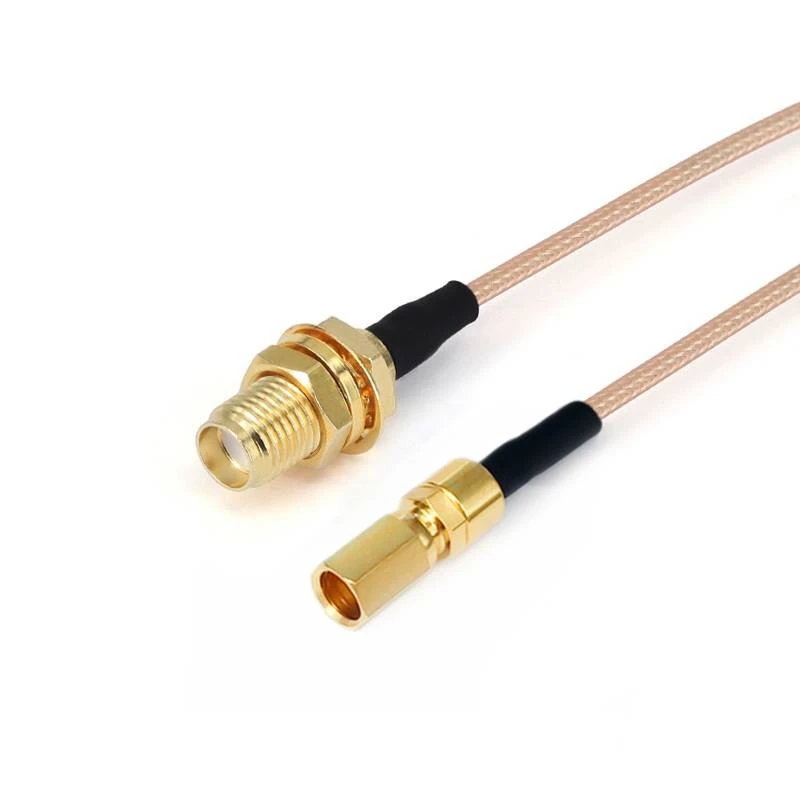

gar8-smyfssmcf-xxx-1

RG serijos kabelių rinkiniai

RG serijos žemo dažnio kabelių rinkiniai (DC -3} GHz) yra kabelio komponentų, turinčių specifinius našumo ir taikymo scenarijus, rūšis. Jų dažnio aprėptis aiškiai apima DC iki 3 GHz juostą, atitinkančią įvairius signalo perdavimo reikalavimus šiame dažnių diapazone.

Siųsti užklausą

Aprašymas

Produkto įvadas

„Flexirf's RG Low“ dažnių kabeliai pasižymi puikiu elektromagnetinių trikdžių imuniteto ir gero lankstumo. Jie yra lengvi ir pasižymi tokiomis savybėmis kaip aukštas atsparumas temperatūrai, atsparumas drėgmei ir atsparumas korozijai.

Produkto struktūros ypatybės

Vidiniai „RG“ serijos žemų dažnių kabelių laidininkai yra pagaminti iš daugialypės stygos sidabro - padengto vario apklijuoto plieno (SCC). Ši medžiaga ne tik užtikrina puikų elektrinį laidumą ir lankstumą, bet ir padidina signalo perdavimo efektyvumą ir atsparumą korozijai per sidabro dengimo procesą.

Dielektrikas:Išspaustas kietas politetrafluoretilenas (PTFE). PTFE pasižymi puikiomis elektrinės izoliacijos savybėmis, cheminiu stabilumu ir aukštos temperatūros atsparumu, kurie gali efektyviai atskirti laidininką nuo išorinės aplinkos ir sumažinti signalo nutekėjimą bei trukdžius.

Skydas:Sukurtas su sidabriniu padengtu vario (SPC) pynimu. Šis ekrano sluoksnis efektyviai blokuoja išorinius elektromagnetinius trukdžius, kad būtų galima įsiskverbti į kabelio vidų, tuo pačiu užkertant kelią vidiniam signalo nutekėjimui, užtikrinant stabilų ir nepažeistą signalo perdavimą.

Produkto programa

Pramoninės elektronikos laukas:

Taikoma pramoninei automatizavimo įrangai, tokioms kaip aukšto dažnio signalo perdavimas jutikliuose, pramoninės valdymo sistemose ir stebėjimo prietaisuose, tenkinant didelio tikslumo kontrolės ir duomenų rinkimo poreikius pramoninėje aplinkoje.

Ryšio laukas:

Naudojamas ryšių įrenginių (tokių kaip mobilieji telefonai, „WiFi“ moduliai, GPS moduliai, taip pat signalo ryšys tarp antenų ir modulių. Tai užtikrina stabilią signalo perdavimą DC {{0} {0} {0} {0} {0} {0} {0} {0} {0} {0} {0} {0} {0} {0} {0} {0} {0} {0} {0} {0} {0} {0 {0} {0 {0} {0 {0 {0}.

Svarbios pastabos

1. Jei norite pritaikyti kabelių komplektus, nepamirškite palikti savo ilgio informacijos patikrinimo puslapyje;
2. Visi kabelių rinkiniai gali būti aprūpinti fazėmis suderintomis poromis ar grupėmis; Jei jums reikia, kad kabeliai būtų suderinti, atsiųskite mums el. Laišką: {sales@flexirf.com

Produkto specifikacijos duomenys

Konfigūracija

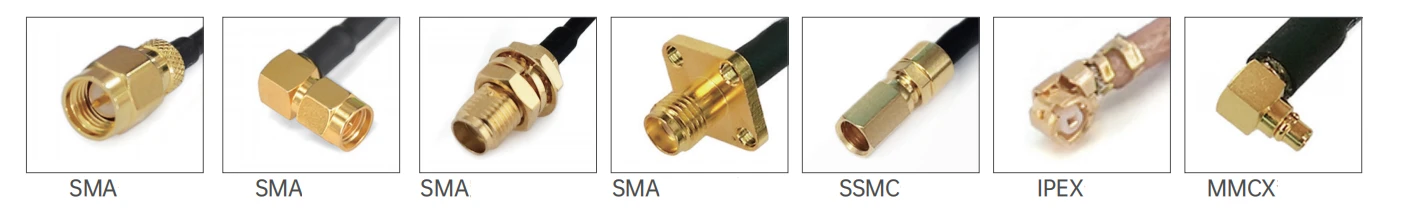

1 jungties tipas	SMA\/SSMA\/SMB\/SSMB\/SSMC\/MCX\/MMCX\/BNC\/N\/GPO
1 jungties varža	50 omų
1 jungties poliškumas	Standartas
2 jungties tipas	SMA\/SSMA\/SMB\/SSMB\/SSMC\/MCX\/MMCX\/BNC\/N\/GPO
2 jungties varža	50 omų
2 jungties poliškumas	Standartas
Jungties laikiklio metodas	Nėra
Jungties kūno stilius	Tiesus ir stačiakampis
Informacija apie medžiagą
Centro kontaktas	Žalvario aukso padengtas, berilio vario aukso padengtas
Išorinis kontaktas	Žalvario aukso padengtas, berilio vario auksinis, pasyvus nerūdijančio plieno
Kūnas	Žalvario aukso padengtas, berilio vario auksas, nerūdijančio plieno pasyvus
Dielektrikas	Ptfe
Aplinkos duomenys
Temperatūros diapazonas	-40 laipsnis +165 laipsnis
2011\/65\/ES (ROHS)	Suderinamas

Produkto tipas

FRR3\/RG316 RG serijos kabelių rinkiniai (3 GHz)
	Struktūros medžiagos skersmuo (mm)
	1	Vidinis dirigentas	Sidabruotas vario plakiruotas plienas	7x0.17±0.05
	2	Izoliatorius	Ptfe	1.56±0.05
	3	Vidinis ekranas	Sidabrinė vario viela	1.95±0.05
	4	striukė	Fep	2.56±0.13

Silpimas, galia (bandymo sąlyga 20 laipsnių jūros lygyje)
Dažnis (GHz)	0.1	0.4	0.9	1.5	2.5
Silpimas (db\/m)	0.27	0.54	0.82	1.06	1.39
Galia (W)	340	170	113	88	68

Elektros ir mechaninės savybės

Dažnis (GHz)

Varža (ω)

Perdavimo greitis

Talpa

Ekranas

Darbinė temperatūra

diapazonas

Minimalus lenkimo spindulys

Veikimo įtampa

70%

94pf\/m

>70dB

-65 laipsnis ~ +200 laipsnis

15 mm

1200V

Vaizdas	Sku	1 jungtis	2 jungtis	Freqency	Grąžinimo praradimas\/VSWR
	Frr 3- smmgpf-xxx	Sma vyras	GPO moteris	DC -3 ghz	1.25

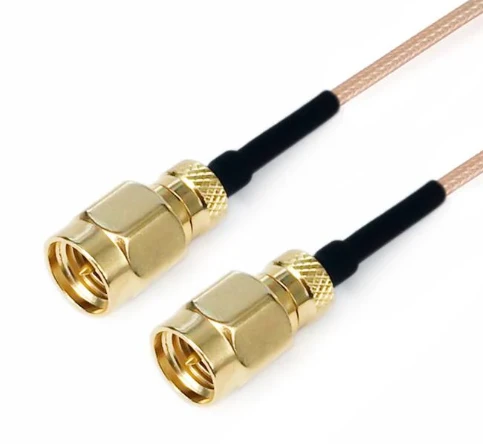

	Frr 3- smmmmm-xxx	Sma vyras	Sma vyras	DC -3 ghz	1.25

FRR8\/RG178 RG serijos kabelių rinkiniai (3 GHz)
	Struktūros medžiagos skersmuo (mm)
	1	Vidinis dirigentas	Sidabruotas vario plakiruotas plienas	7x0.102±0.05
	2	Izoliatorius	Ptfe	0.86±0.05
	3	Vidinis ekranas	Sidabrinė vario viela	1.30±0.05
	4	striukė	Fep	1.86±0.13

Silpimas, galia (bandymo sąlyga 20 laipsnių jūros lygyje)
Dažnis (GHz)	0.1	0.4	1	2	3
Silpimas (db\/m)	0.45	0.92	1.45	2.0	2.6
Galia (W)	340	170	113	88	68
