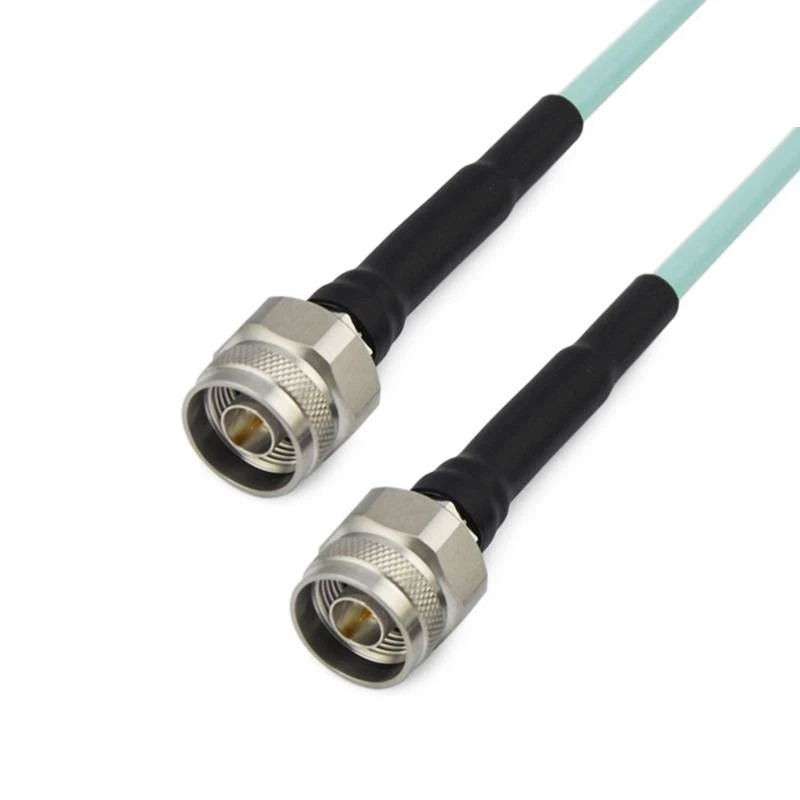

gaa3-nmnm-xxx-1

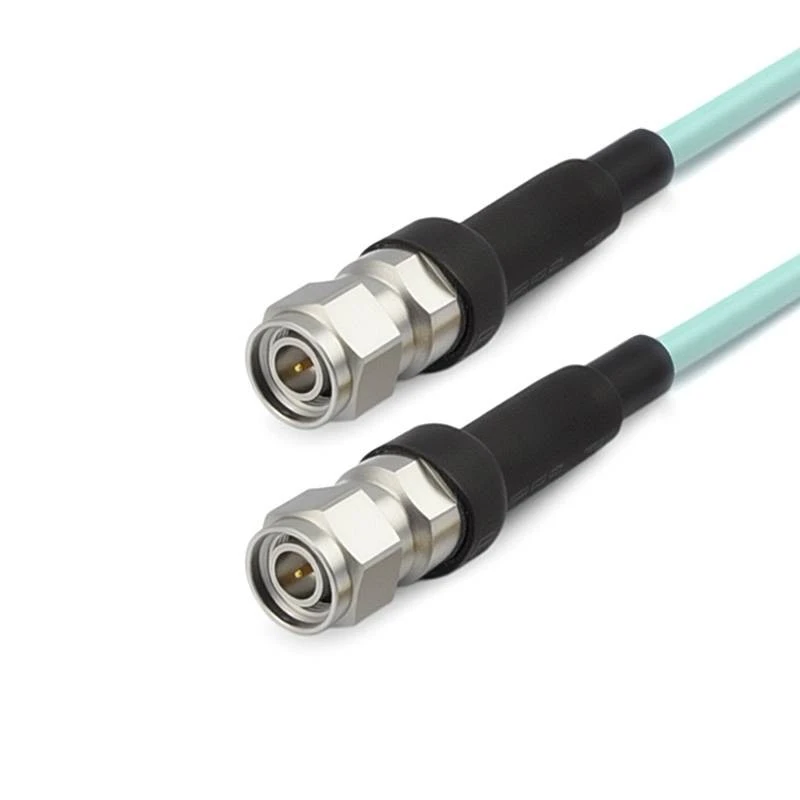

gaa3-tncmtncm-xxx-1

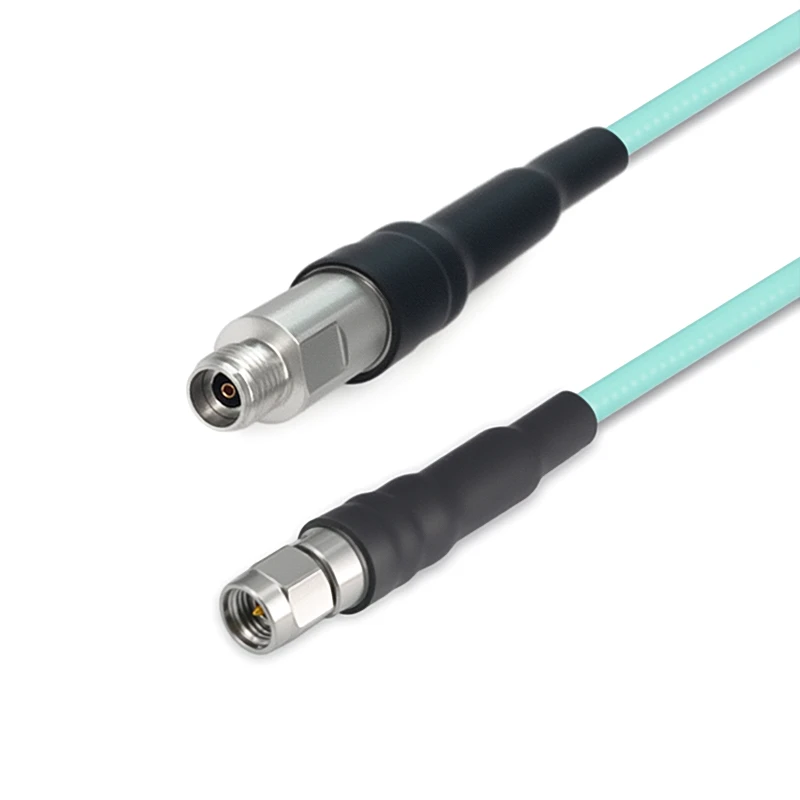

gau1-292m292f-xxx-1

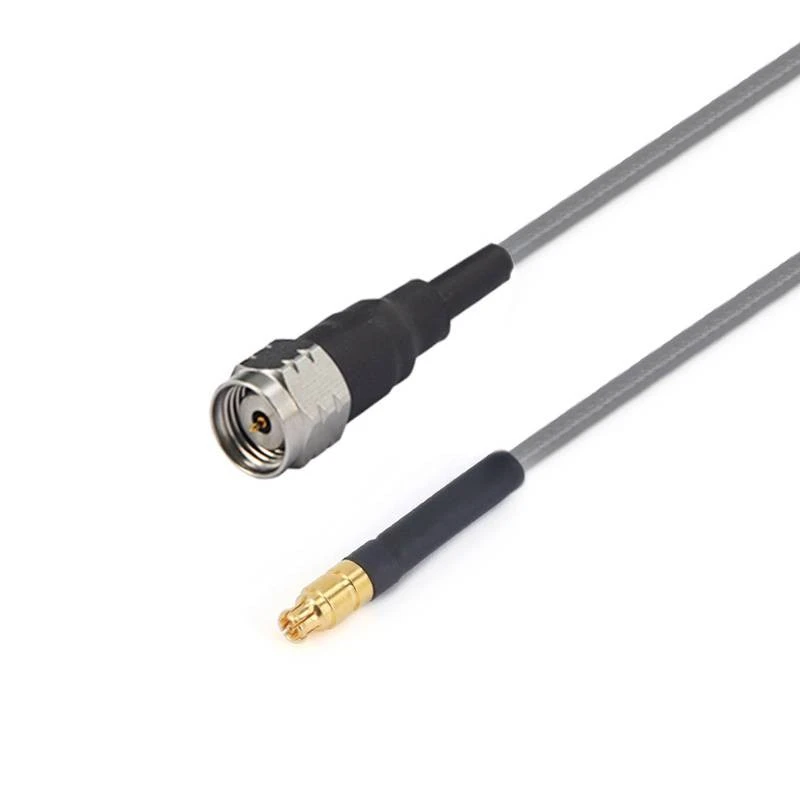

gau2-185mgppf-xxx-7

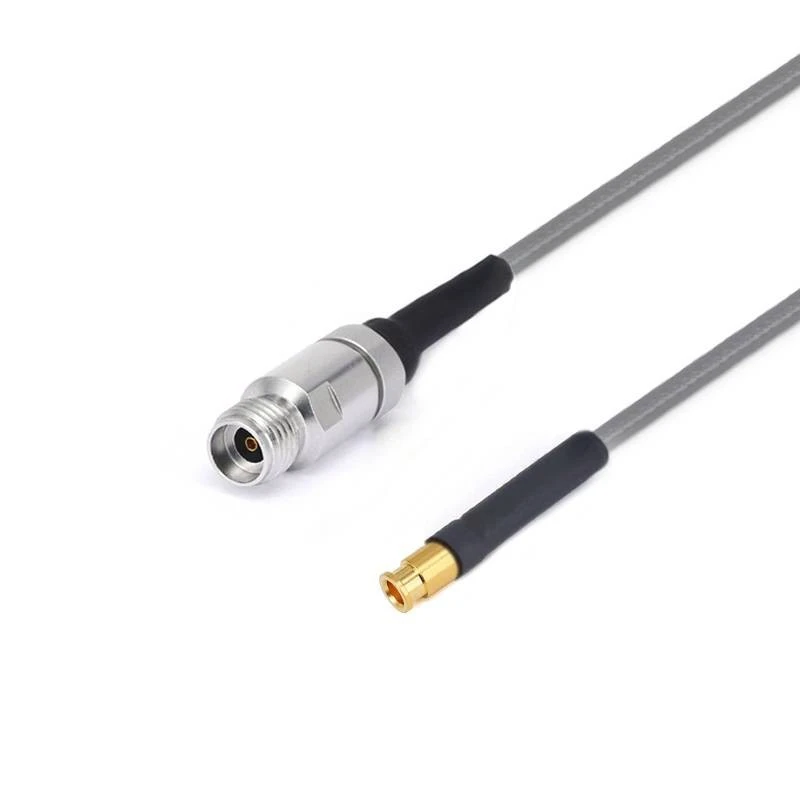

gau2-292fmmpxf--1

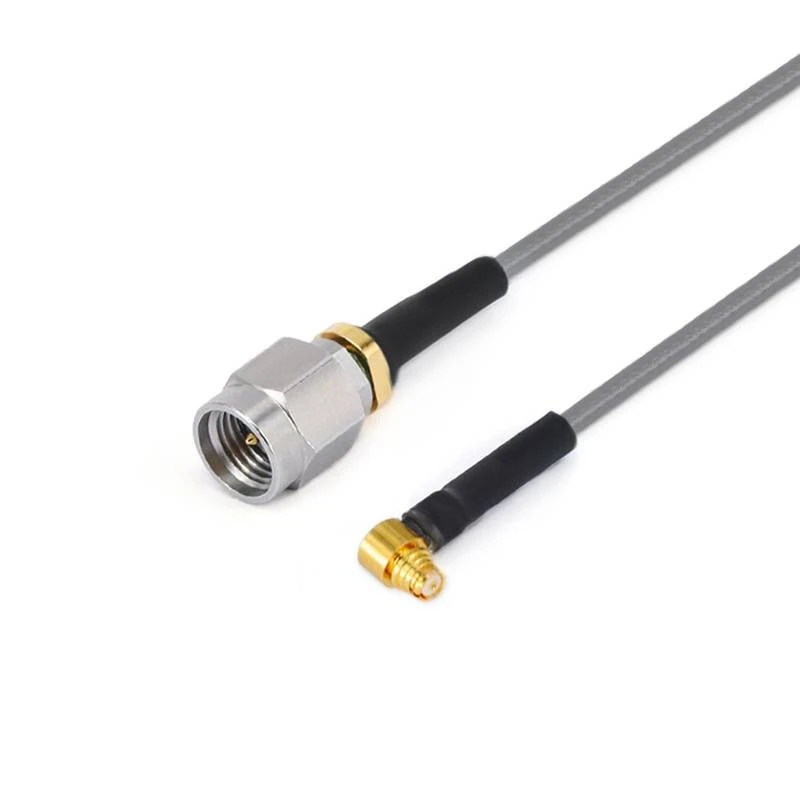

gau2-292mgpwf-xxx-1

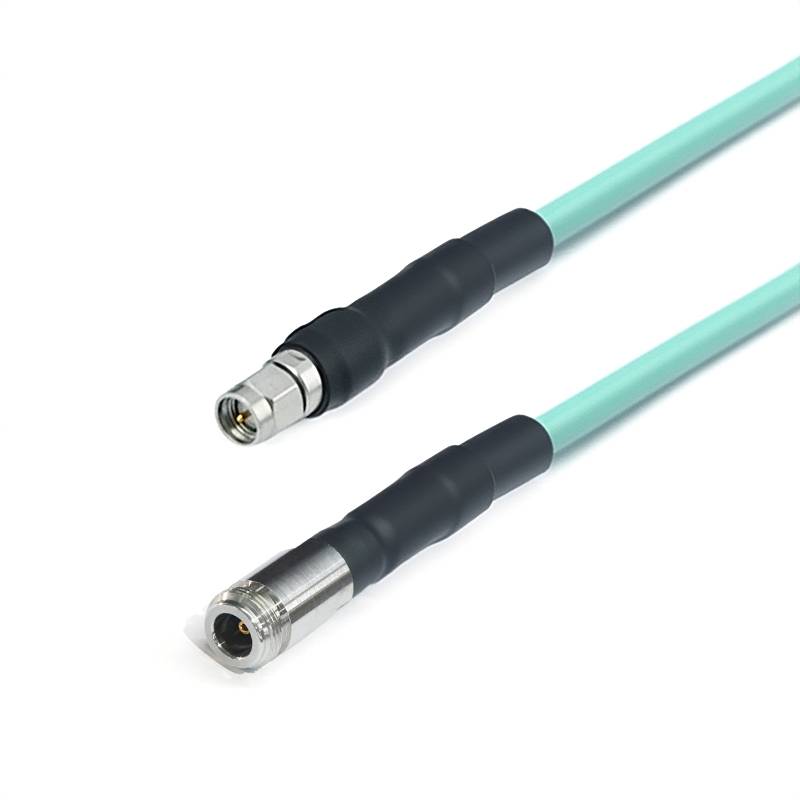

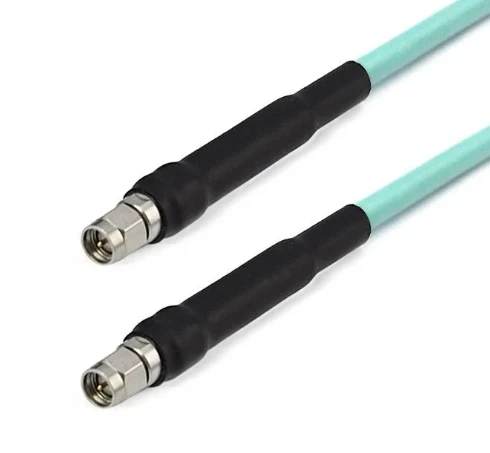

Mažo nuostolių fazės stabilios serijos

Šiandienos pjovimo krašto laukuose, tokiuose kaip ryšys, elektroniniai bandymai ir matavimas, signalo perdavimo stabilumas ir žemos - nuostolių charakteristikos tapo pagrindiniais veiksniais, lemiančiais sistemų veikimą, o atitinkami reikalavimai tampa vis griežtesni .

Siųsti užklausą

Aprašymas

Produkto įvadas

Produkto struktūros ypatybės

Puikios žemos - nuostolių charakteristikos:

Jie pasižymi ypač išskirtiniu mažo praradimo našumu skirtingomis dažnio sąlygomis ., naudodami FRU1/GT147A modelį (40 GHz) kaip pavyzdį, net esant aukštai dažnio aplinkoje iki 40 GHz, jo silpnėjimas yra tik 2 . 85 dB per metrą.

Puikus fazės stabilumas:

Pavyzdžiui, jie turi labai stabilias fazės charakteristikas ., kai FRU1/GT147A veikia 10 GHz dažniu, jo mechaninio fazės stabilumas gali pasiekti 10 GHz/3 laipsnį; when the frequency is 18GHz, it can reach 18GHz/5℃. Such stable phase can effectively suppress phase fluctuations during signal transmission, largely avoiding signal distortion and interference caused by unstable phases. For communication systems and testing equipment with extremely high requirements for phase accuracy, this characteristic is the key to ensuring the stable operation and high - performance of the sistemos .

Platus dažnių aprėptis:

Produktų aprėpties diapazonas yra platus, apimantis nuo nuolatinės srovės (DC) iki 110 GHz . Skirtingi kabelių mazgų modeliai gali būti tiksliai pritaikyti prie skirtingų dažnių diapazonų, kad atitiktų įvairius taikymo reikalavimus .

Produkto programa

Atliekant mikrobangų anechoic kameros bandymus, jie sujungia bandomąją bandomąją įrangą ir įrenginius, o jų stabilios signalo perdavimo charakteristikos užtikrina bandymo rezultatų tikslumą ir patikimumą . kaip pagrindinius prietaisų jungimo komponentus, tokius kaip tinklo analizatoriai ir spektro analizatoriai, jie garantuoja tikslią silpnų signalų matavimą.

Svarbios pastabos

{1., jei norite pritaikyti kabelių komplektus, nepamirškite palikti savo ilgio informacijos kasos puslapyje;
2. Visi kabelių rinkiniai gali būti aprūpinti fazėmis suderintomis poromis ar grupėmis; Jei jums reikia, kad kabeliai būtų suderinti, atsiųskite mums el. Laišką: sales@flexirf.com

Produkto specifikacijos duomenys

Konfigūracija

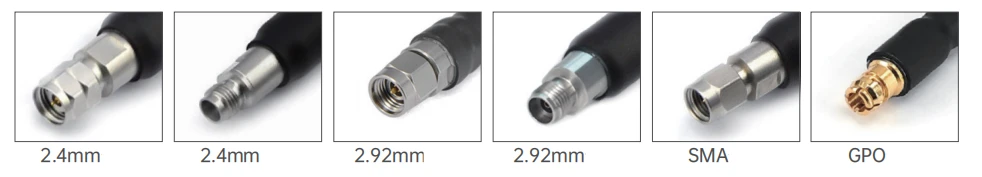

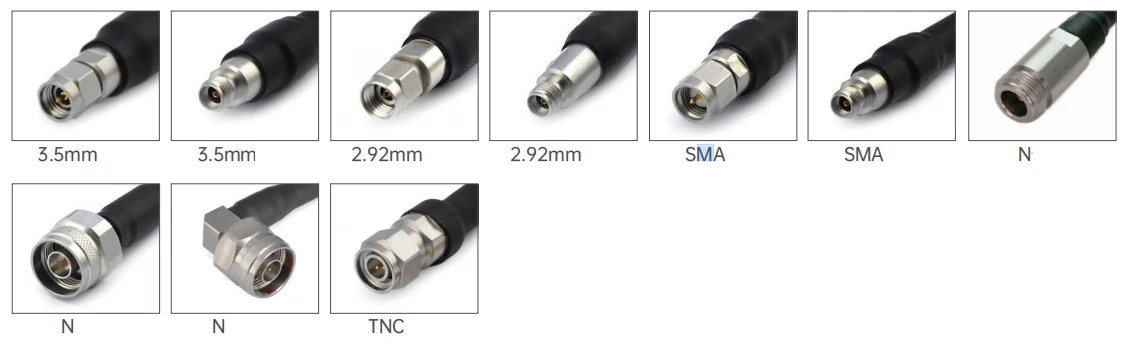

1 jungties tipas	1,85 mm/2,4 mm/2,92 mm/SMA/G3PO/GPPO/N/TNC
1 jungties varža	50 omų
1 jungties poliškumas	Standartas
2 jungties tipas	1,85 mm/2,4 mm/2,92 mm/SMA/G3PO/GPPO/N/TNC
2 jungties varža	50 omų
2 jungties poliškumas	Standartas
Jungties tvirtinimo metodas	Nėra
Jungties kūno stilius	Tiesus ir stačiakampis
Informacija apie medžiagą
Centro kontaktas	Žalvario aukso padengtas, berilio vario aukso padengtas
Išorinis kontaktas	Žalvario aukso padengtas, berilio vario auksinis, pasyvus nerūdijančio plieno
Kūnas	Žalvario aukso padengtas, berilio vario auksas, nerūdijančio plieno pasyvus
Dielektrikas	PEI/PTFE
Aplinkos duomenys
Temperatūros diapazonas	-40 laipsnis +165 laipsnis
2011/65/ES (ROHS)	Suderinamas

Produkto tipas

FRU1/GT147A mažo nuostolių stabilios fazės kabelio komplektas (40 GHz)
	Struktūros medžiagos skersmuo (mm)
	1	Vidinis dirigentas	Sidabruotas vario plakiruotas plienas	0.91±0.05
	2	Izoliatorius	Tvirtas PTFE	2.69±0.05
	3	Vidinis ekranas	Sidabrinė vario juosta	2.86±0.05
	4	Išorinis ekranas	Sidabriniai vario vielos pynimas	3.28±0.05
	5	striukė	Fep	3.73±0.13

Silpimas, galia (bandymo sąlyga 20 laipsnių jūros lygyje)
Dažnis (GHz)	1	10	18	26.5	40
Silpimas (db/m)	0.39	1.31	1.81	2.23	2.85
Galia (W)	380	120	90	75	65

Elektros ir mechaninės savybės
Dažnis (GHz)	Varža (Ω)	Perdavimo greitis	Talpa	Ekranas	Darbinė temperatūra diapazonas	Minimalus lenkimo spindulys	Mechaninis fazės stabilumas
40	50	77%	86 pf/m	>100db	-65 laipsnis ~ +165 laipsnis	6,35 mm	10GHz/3 laipsnis 18GHz/5 laipsnis
Įprasti modeliai ir techniniai rodikliai

Vaizdas	Sku	1 jungtis	2 jungtis	Freqency	Grąžinimo praradimas/VSWR

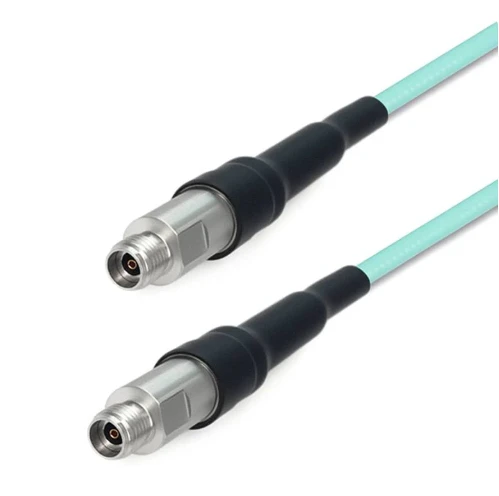

	Fru 1-292 f292f-xxx	2,92 mm patelė	2,92 mm patelė	DC -40 ghz	1.44
	Fru 1-292 m292m-xxx	2,92 mm patinas	2,92 mm patinas	DC -40 ghz	1.44
	Fru 1-292 m292f-xxx	2,92 mm patinas	2,92 mm patelė	DC -40 ghz	1.44

FRU2/GT3506 mažo nuostolių stabilios fazės kabelio komplektas (65 GHz)
	Struktūros medžiagos skersmuo (mm)
	1	Vidinis dirigentas	Sidabruotas vario plakiruotas plienas	0.51±0.05
	2	Izoliatorius	Tvirtas PTFE	1.38±0.05
	3	Vidinis ekranas	Sidabrinė vario juosta	1.58±0.05
	4	Išorinis ekranas	Sidabriniai vario vielos pynimas	1.90±0.05
	5	striukė	Fep	2.20±0.13

Silpimas, galia (bandymo sąlyga 20 laipsnių jūros lygyje)
Dažnis (GHz)	1	3	6	10	12	16	18	26.5	40	67
Silpimas (db/m)	63.7	111.9	160.4	209.87	231.1	269.5	287.1	354	444	593.2
Galia (W)	55	32	22	17	15	13	12	10	8	6

Elektros ir mechaninės savybės
Dažnis (GHz	Varža (ω)	Perdavimo greitis	Talpa	Ekranas	Darbinė temperatūra diapazonas	Minimalus lenkimo spindulys	Dielektrikas atlaiko įtampą
67GHz	50Ω	82%	94pf/m	>90dB	-55 laipsnis ~ +125 laipsnis	11 mm	800V@DC
Įprasti modeliai ir techniniai rodikliai

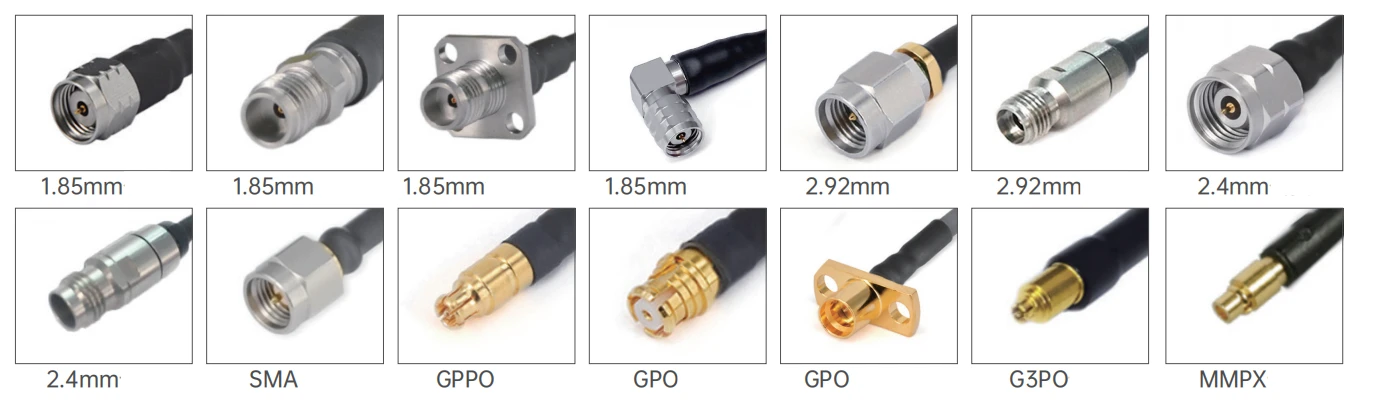

Vaizdas	Sku	1 jungtis	2 jungtis	Freqency	Grąžinimo praradimas/VSWR
	Fru 2- smmmmm-xxx	Sma vyras	Sma vyras	DC -26.5 ghz	1.30
	Fru 2- smmgpf-xxx	Sma vyras	GPO (SMP) moteris	DC -26.5 ghz	1.35
	Fru 2- smmgpwf-xxx	Sma vyras	GPO (SMP) moteris su stačiu kampu	DC -26.5 ghz	12db
	Fru 2- smmgppf-xxx	Sma vyras	GPPO (mini-SMP) moteris	DC -26.5 ghz	13db
	Fru 2- smmgppwf-xxx	Sma vyras	GPPO (mini-SMP) moteris su stačiu kampu	DC -26.5 ghz	12db
	Fru 2- smffgpf-xxx	Sma moteris su 4 skylių flanšu	GPO (SMP) moteris	DC -18 ghz	1.30
	Fru 2- smffgppf-xxx	Sma moteris su 4 skylių flanšu	GPPO (mini-SMP) moteris	DC -18 ghz	16db
	Fru 2-292 m292m-xxx	2,92 mm patinas	2,92 mm patinas	DC -40 ghz	1.35
	Fru 2-292 mgpf-xxx	2,92 mm patinas	GPO (SMP) moteris	DC -40 ghz	14db
	Fru 2-292 mgpwf-xxx	2,92 mm patinas	GPO (SMP) moteris su stačiu kampu	DC -40 ghz	12db
	Fru 2-292 mmmpxm-xxx	2,92 mm patinas	MMPX vyras	DC -40 ghz	14db
	Fru 2-292 mmmpxf-xxx	2,92 mm patinas	MMPX moteris	DC -40 ghz	14db
	Fru 2-292 mg3pf-xxx	2,92 mm patinas	G3PO (SMPS) moteris	DC -40 ghz	14db
	Fru 2-292 mgppwf-xxx	2,92 mm patinas	GPPO (mini-SMP) moteris su stačiu kampu	DC -40 ghz	12db
	Fru 2-292 m24M-xxx	2,92 mm patinas	2,4 mm patinas	DC -40 ghz	1.35
	Fru 2-292 mgppf-xxx	2,92 mm patinas	GPPO (mini-SMP) moteris	DC -40 ghz	14db
	Fru 2-292 fg3pf-xxx	2,92 mm patelė	G3PO (SMPS) moteris	DC -40 ghz	14db
	Fru 2-292 ffg3pf-xxx	2,92 mm patelė su 4 skylių flanšu	G3PO (SMPS) moteris	DC -40 ghz	14db
	Fru 2-292 fmmpxm-xxx	2,92 mm patelė	MMPX vyras	DC -40 ghz	14db
	Fru 2-292 ffmmpxm-xxx	2,92 mm patelė su 4 skylių flanšu	MMPX vyras	DC -40 ghz	14db
	Fru 2-292 ffgpf-xxx	2,92 mm patelė su 4 skylių flanšu	GPO (SMP) moteris	DC -40 ghz	14db
	Fru 2-24 m24M-xxx	2,4 mm patinas	2,4 mm patinas	DC -50 ghz	1.44
	Fru 2-24 mgpf-xxx	2,4 mm patinas	GPO (SMP) moteris	DC -40 ghz	14db
	Fru 2-24 mgpwf-xxx	2,4 mm patinas	GPO (SMP) moteris su stačiu kampu	DC -40 ghz	12db
	Fru 2-24 mmmpxm-xxx	2,4 mm patinas	MMPX vyras	DC -50 ghz	10db
	Fru 2-24 mmmpxm-xxx	2,4 mm patinas	MMPX vyras	DC -50 ghz	10db
	Fru 2-24 mgppf-xxx	2,4 mm patinas	GPPO (mini-SMP) moteris	DC -50 ghz	10db
	Fru 2-24 mgppwf-xxx	2,4 mm patinas	GPPO (mini-SMP) moteris su stačiu kampu	DC -50 ghz	10db
	Fru 2-24 ffgpf-xxx	2,4 mm patelė su 4 skylių flanšu	GPO (SMP) moteris	DC -50 ghz	10db
	Fru 2-24 ffgppf-xxx	2,4 mm patelė su 4 skylių flanšu	GPPO (mini-SMP) moteris	DC -50 ghz	10db
	Fru 2-185 mgppf-xxx	1,85 mm patinas	GPPO (mini-SMP) moteris	DC -67 ghz	10db
	Fru 2-185 wmgppf-xxx	1,85 mm patinas su stačiu kampu	GPPO (mini-SMP) moteris	DC -67 ghz	10db
	Fru 2-185 mg3pf-xxx	1,85 mm patinas	G3PO (SMPS) moteris	DC -67 ghz	10db
	Fru 2-185 mmmpxm-xxx	1,85 mm patinas	MMPX vyras	DC -67 ghz	10db
	Fru 2-185 mmmpxf-xxx	1,85 mm patinas	MMPX moteris	DC -67 ghz	10db
	Fru 2-185 fgppf-xxx	1,85 mm patelė	GPPO (mini-SMP) moteris	DC -67 ghz	10db
	Fru 2-185 ffgppf-xxx	1,85 mm patelė su 4 skylių flanšu	GPPO (mini-SMP) moteris	DC -67 ghz	10db
	Fru 2-185 fg3pf-xxx	1,85 mm patelė	G3PO (SMPS) moteris	DC -67 ghz	10db
	Fru 2-185 ffg3pf-xxx	1,85 mm patelė su 4 skylių flanšu	GPPO (mini-SMP) moteris	DC -67 ghz	10db
	Fru 2-185 fmmpxm-xxx	1,85 mm patelė	MMPX vyras	DC -67 ghz	10db
	Fru 2-185 fmmpxf-xxx	1,85 mm patelė	MMPX moteris	DC -67 ghz	10db

FRU3/GT3507 mažo nuostolių stabilios fazės kabelio komplektas (40 GHz)
	Struktūros medžiagos skersmuo (mm)
	1	Vidinis dirigentas	Sidabruotas vario plakiruotas plienas	0.91±0.05
	2	Izoliatorius	Tvirtas PTFE	2.69±0.05
	3	Vidinis ekranas	Sidabrinė vario juosta	2.86±0.05
	4	Išorinis ekranas	Sidabriniai vario vielos pynimas	3.28±0.05
	5	striukė	Fep	3.73±0.13

Silpimas, galia (bandymo sąlyga 20 laipsnių jūros lygyje)
Dažnis (GHz)	1	10	18	26.5	40
Silpimas (db/m)	0.39	1.31	1.81	2.23	2.85
Galia (W)	380	120	90	75	65

Elektros ir mechaninės savybės
Dažnis (GHz)	Varža (ω)	Perdavimo greitis	Talpa	Ekranas	Darbinė temperatūra diapazonas	Minimalus lenkimo spindulys	Mechaninis fazės stabilumas
40	50	85%	86 pf/m	>90dB	-65 laipsnis ~ +165 laipsnis	11 mm	10GHz/3 laipsnis 18GHz/5 laipsnis
Įprasti modeliai ir techniniai rodikliai

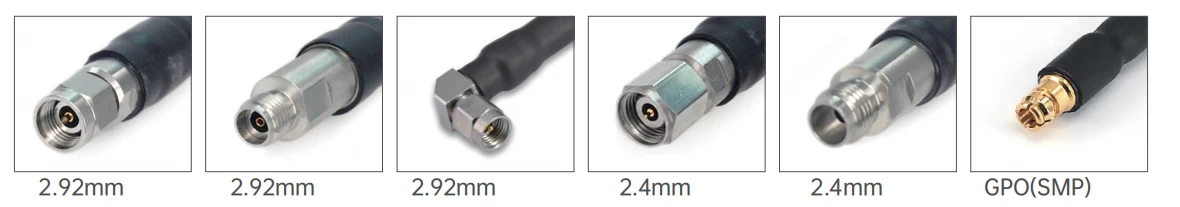

Vaizdas	Sku	1 jungtis	2 jungtis	Freqency	Grąžinimo praradimas/VSWR
	Fru 3-292 m292m-xxx	2,92 mm patinas	2,92 mm patinas	DC -40 ghz	1.44
	Fru 3-292 m24M-xxx	2,92 mm patinas	2,4 mm patinas	DC -40 ghz	1.35
	Fru 3-24 m24M-xxx	2,4 mm patinas	2,4 mm patinas	DC -40 ghz	1.35

FRA3/GT2501 Mažo nuostolių stabilios fazės kabelio komplektas (26,5 GHz)
	Struktūros medžiagos skersmuo (mm)
	1	Vidinis dirigentas	Sidabruotas vario plakiruotas plienas	1.45±0.05
	2	Izoliatorius	Tvirtas PTFE	3.99±0.05
	3	Vidinis ekranas	Sidabrinė vario juosta	4.19±0.05
	4	Išorinis ekranas	Sidabriniai vario vielos pynimas	4.42±0.05
	5	striukė	Fep	5.21±0.13

Silpimas, galia (bandymo sąlyga 20 laipsnių jūros lygyje)
Dažnis (GHz)	1	5	10	18	26.5
Silpimas (db/m)	0.26	0.52	0.76	1.05	1.28
Galia (W)	800	350	---	100	---

Elektros ir mechaninės savybės
Dažnis (GHz)	Varža (ω)	Perdavimo greitis	Talpa	Ekranas	Darbinė temperatūra diapazonas	Minimalus lenkimo spindulys	Mechaninis fazės stabilumas
26.5	50	80.4%	86 pf/m	>100db	-65 laipsnis ~ +165 laipsnis	6,35 mm	10GHz/3 laipsnis 18GHz/5 laipsnis
Įprasti modeliai ir techniniai rodikliai

Vaizdas	Sku	1 jungtis	2 jungtis	Freqency	Grąžinimo praradimas/VSWR

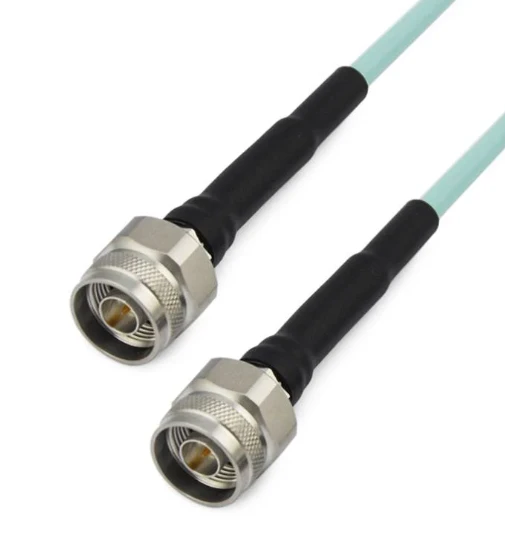

	Fra 3- nmnm-xxx	N Vyras	N Vyras	DC -18 ghz	1.25

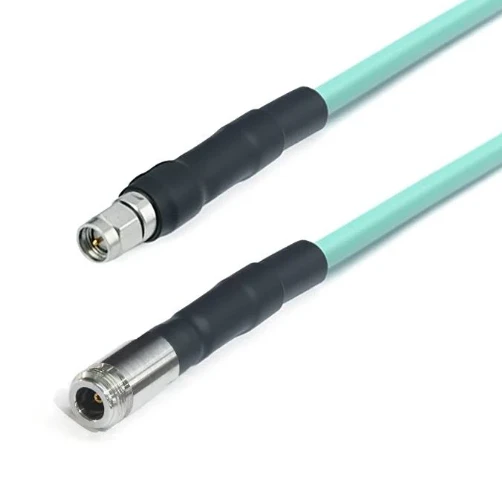

	Fra 3- nfsmm-xxx	N moteris	Sma vyras	DC -18 ghz	1.25

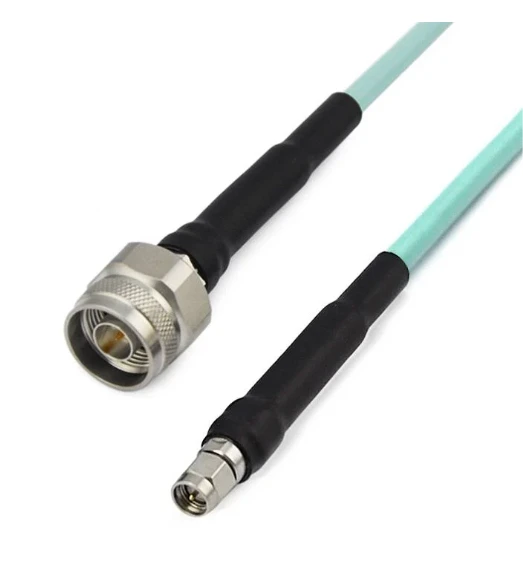

	Fra 3- nmsmm-xxx	N Vyras	Sma vyras	DC -18 ghz	1.25
	Fra 3- smmmmm-xxx	Sma vyras	Sma vyras	DC -18 ghz	1.25

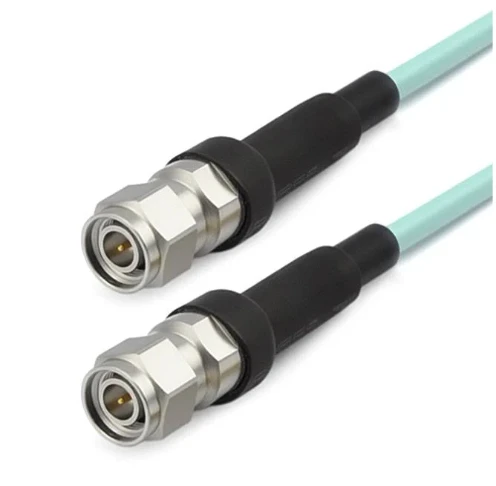

	Fra 3- tncmtncm-xxx	TNC vyras	TNC vyras	DC -18 ghz	1.30
