VNA bandymo kabeliai

„Flexirf“ VNA bandymo kabelio surinkimo serija yra sukurta suteikti klientams pakartojamų ir tikslių vektorių tinklo analizatoriaus (VNA) matavimo vertes .

In the testing scenarios of Vector Network Analyzers (VNAs), the vulnerability of precision coaxial interfaces has long been an industry challenge. When traditional test cables are subjected to frequent plugging/unplugging, bending, or mechanical stress, the internal structures of their interfaces-such as inner conductors and dielectric supports-are prone to wear, deformation, or degradation of electrical performance Dėl streso koncentracijos . Tai tiesiogiai daro įtaką bandymo tikslumui ir netgi gali sukelti įrangos gedimus .

Remiantis dažnių klasifikacija, yra:

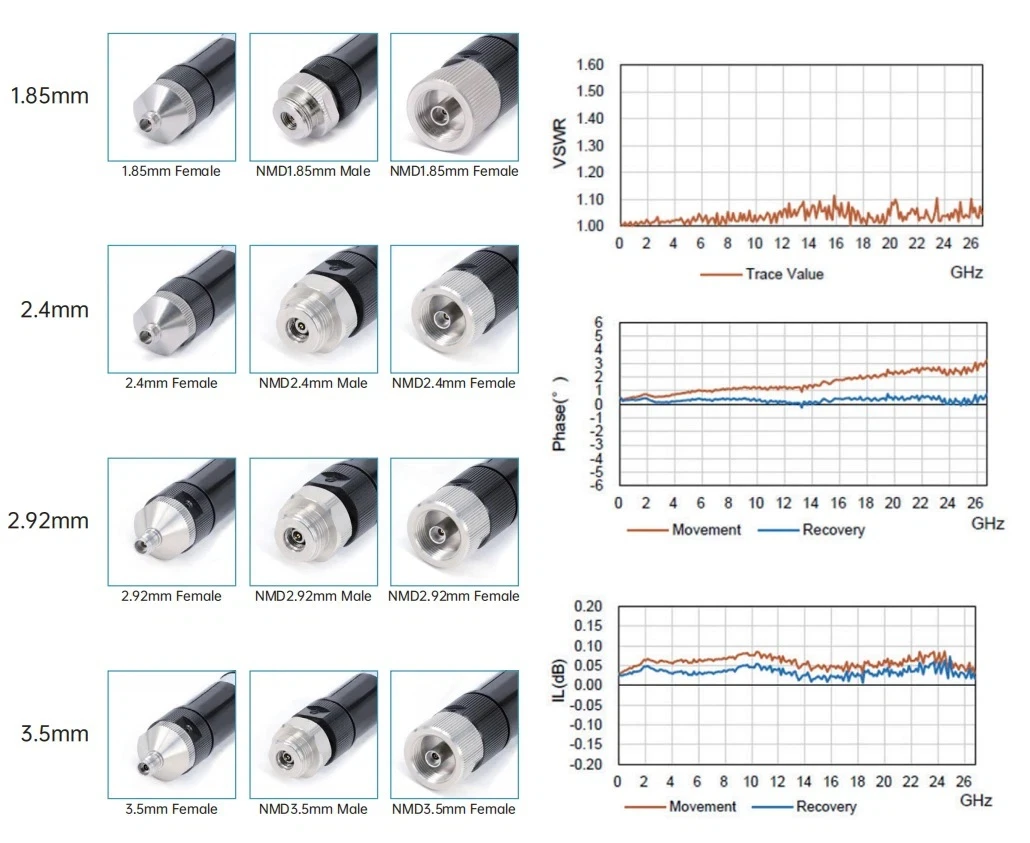

26 . 5 GHz 3,5 mm sąsajos kabelių mazgai, 40 GHz 2,4 mm kabelių agregatai, 67 GHz 1,85 mm NMD kabelių mazgai.

Vadinamieji NMD kabelių rinkiniai pasižymi registruotos sustiprintos sąsajų jungtys . Ši konstrukcija užtikrina, kad mechaninį įtempį naudojimo metu pirmiausia sugeria išoriniai armatūriniai konstrukciniai komponentai, užkertant kelią tikslioms koaksialinėms sąsajoms {. sugadinimui.

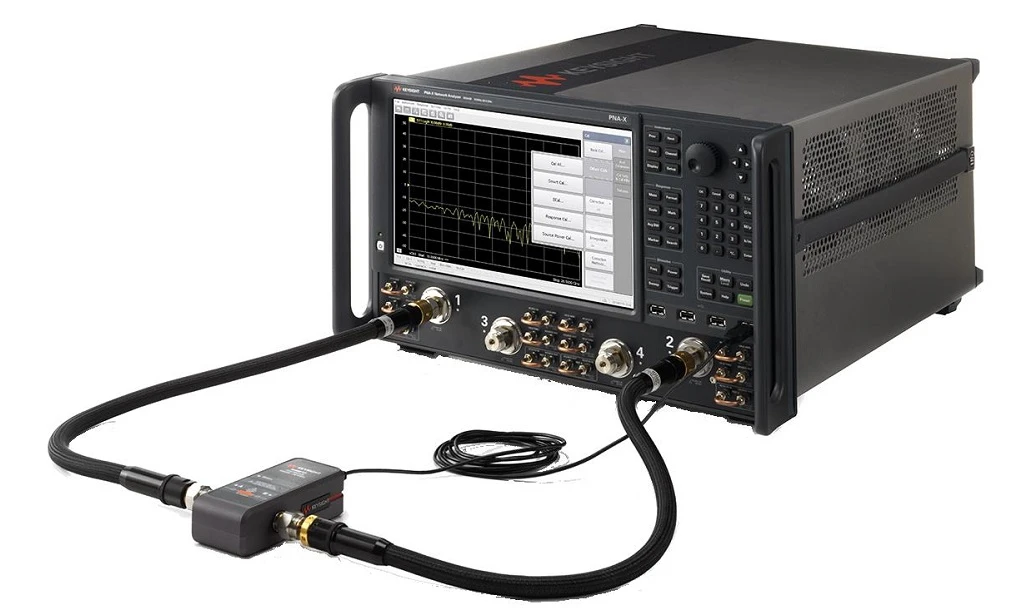

VNA bandymo kabelių rinkiniai yra aukštos kokybės amplitudės ir fazės stabilios bandymo kabeliai, pirmiausia naudojami vektorių tinklo analizatoriuose (VNAS), apimantys DC ~ 67 GHz . darbinio dažnio diapazoną, jie pasižymi tvariomis ir labai pakartojamomis lenkimo charakteristikomis, įgalinant tikslią mikrogramų modifikavimo programų matavimo sistemas, ir kitomis, ir kitomis, o kitomis matavimais, o kitomis-ir kitomis matavimais, o kitomis-ir kitomis mikrogramų modeliavimu, o kita testų linijomis, testavimo linijomis, testavimo linijomis, ir kitomis, o kitomis-ir kitomis matavimo mikrovavaisiais parametrais, ir kitomis testavimo linijomis, testavimo linijomis, testavimo linijomis, ir kitomis, ir kitomis matavimo mikrovavaisiais parametru. scenarijai .

{1., jei norite pritaikyti kabelių komplektus, nepamirškite palikti savo ilgio informacijos kasos puslapyje;
2. Visi kabelių rinkiniai gali būti aprūpinti fazėmis suderintomis poromis ar grupėmis; Jei jums reikia, kad kabeliai būtų suderinti, atsiųskite mums el. Laišką: sales@flexirf.com

Produkto tipas



VNA bandymo kabeliai
Įprasti modeliai ir techniniai rodikliai
Vaizdas	Sku	1 jungtis	2 jungtis	Freqency	Grąžinimo praradimas/VSWR
	Vna -35 f35f -630	3,5 mm NMD moteris	3,5 mm patelė	DC -26.5 ghz	1.30
	Vna -35 m35f -630	3,5 mm NMD moteris	3,5 mm NMD patinas	DC -26.5 ghz	1.30

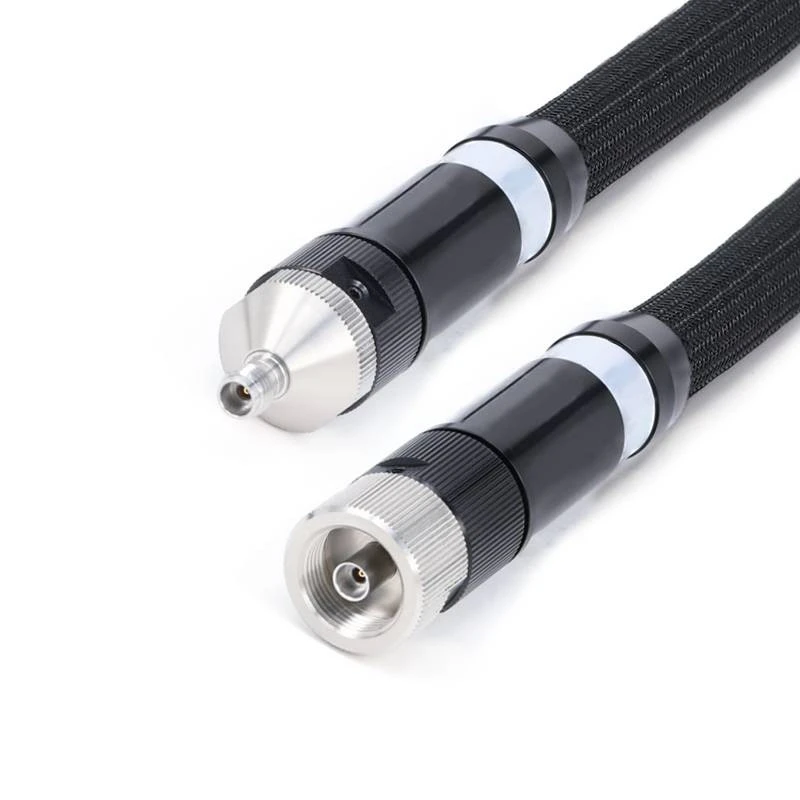

	Vna -292 f292f -630	2,92 mm NMD moteris	2,92 mm patelė	DC -40 ghz	1.30

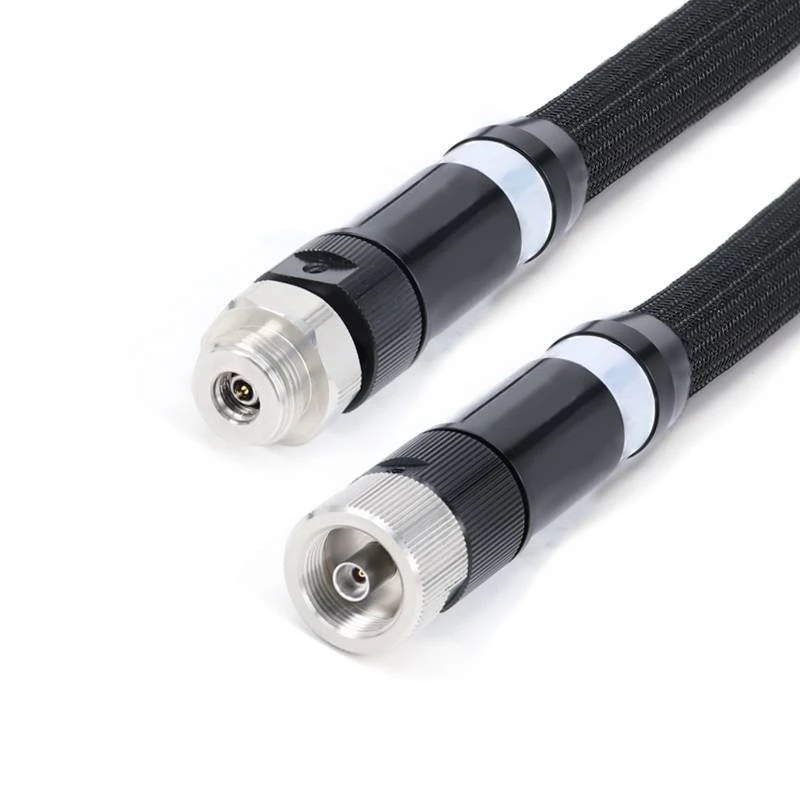

	Vna -292 m292f -630	2,92 mm NMD moteris	2,92 mm NMD moteris	DC -40 ghz	1.30
	Vna -24 f24f -630	2,4 mm NMD moteris	2,4 mm patelė	DC -40 ghz	1.35
	Vna -24 m24f -630	2,4 mm NMD moteris	2,4 mm NMD patinas	DC -50 ghz	1.35

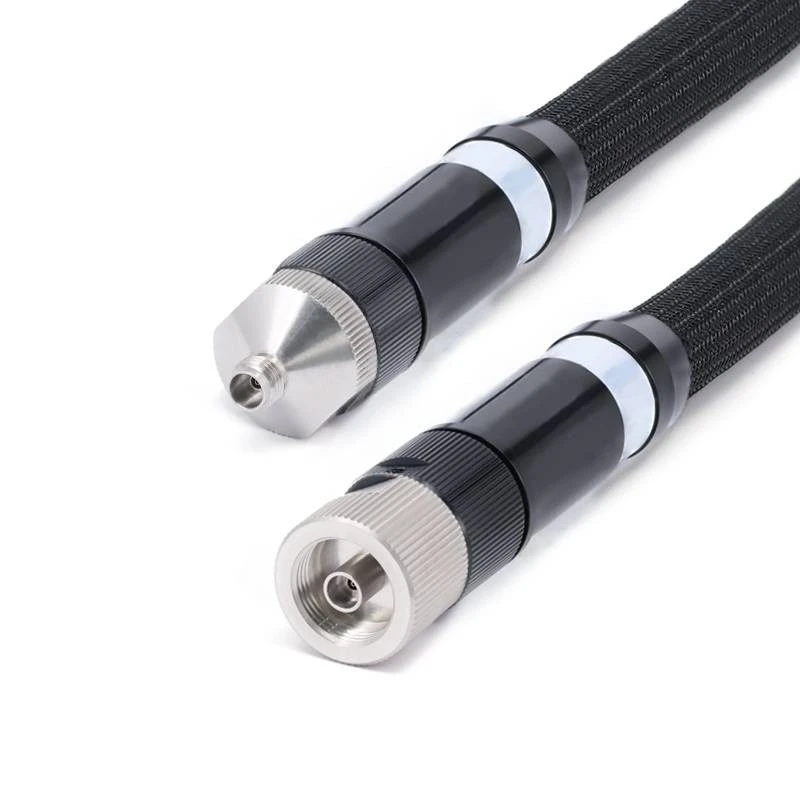

	Vna -185 f185f -630	1,85 mm NMD moteris	1,85 mm patelė	DC -67 ghz	1.50

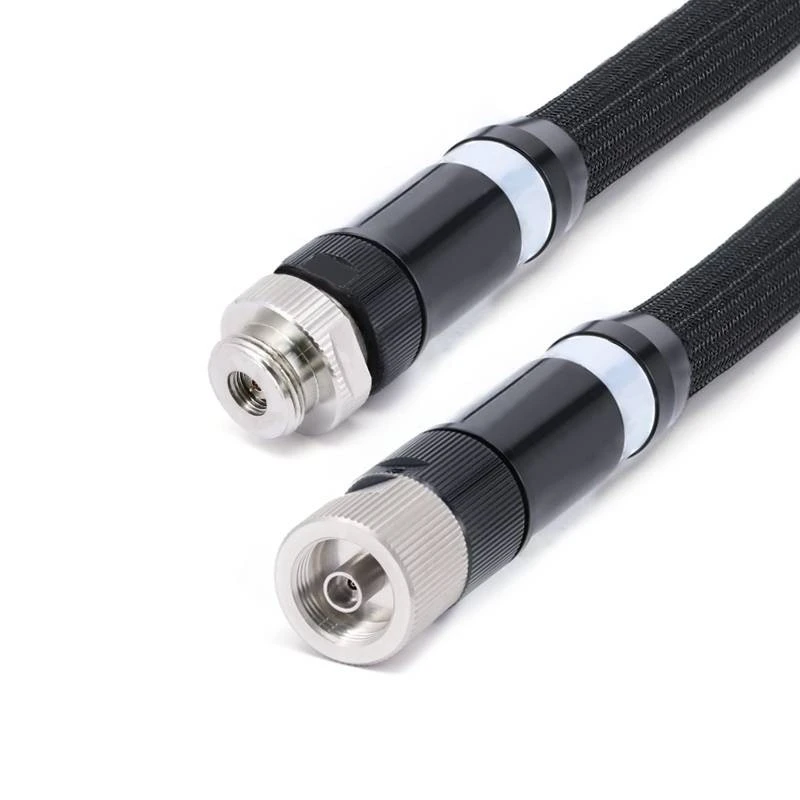

	Vna -185 f185m -630	1,85 mm NMD moteris	1,85 mm NMD patinas	DC -67 ghz	1.50
