Rankomis formuojami kabelių rinkiniai
Hand Formable Cable Assemblies Semi-flexible Coax is a high-peRFormance semi-flexible coaxial cable assembly that plays a crucial role in multiple fields. This product is crafted by a professional team. With its excellent design and reliable peRFormance, it meets the needs of numerous industries. There are various cable specifications available, such as 047", 086 "ir 141" .
Aprašymas
Hand Formable Cable Assemblies Semi-flexible Coax is a high-performance semi-flexible coaxial cable assembly that plays a crucial role in multiple fields. This product is crafted by a professional team. With its excellent design and reliable performance, it meets the needs of numerous industries. There are various cable specifications available, such as 047", 086 "ir 141" .
In addition, the product offers multiple options in terms of connector types, impedance, polarity, mounting methods, contact and housing materials. The connector types include 1.85mm, 2.4mm, 2.92mm, SMA, G3PO, GPPO, MMXP, etc.; Varžumas yra 50 omų, o poliškumas yra standartinis. Yra įvairių montavimo būdų, o kontaktai ir korpusai yra pagaminti iš medžiagų, tokių kaip žalvaris, padengtas auksu, berilio vario, padengto auksu, ir pasyvus nerūdijantis plienas, kad būtų užtikrintas geras elektros laidumas ir atsparumas korozijai.
Produkto įvadas
Yra tokių serijų kaip FR701 ir FR702/Gut -047- 047 "serijos ir FR711 & FR712/Gut -085- forma 086" serija . produktai iš skirtingų serijų. Fr702/žarnos -047- forma 047 "serija yra 0 {. 29 ± 0 . 0127mm, o FR711 ir FR712/Gut {{18-085- forma 086" yra 0. 51 ± 0,0127 mm. Skirtingiems dažniams pateikiami atitinkami silpninimo ir galios duomenys. Taip pat yra keli bendrų modelių ir techninių rodiklių, skirtų patenkinti skirtingų taikymo scenarijų reikalavimus.
Kalbant apie elektrinį našumą, centrinis laidininkas yra sidabro padengtas vario apklijuotas plienas, derinamas su kieta PTFE izoliatoriumi ir konservuotu vario vielos išoriniu laidininku ..< -100dB @ 1GHz). It has a strong power handling capacity. For example, it can reach 10 watts under the conditions of 18GHz, sea level, and VSWR1.0. The operating temperature range is from -40°C to +165°C, and it complies with the 2011/65/EU (RoHS) standard, being environmentally friendly and adaptable to various environments.
Produkto programa
Dėl savo savybių, kad jie yra sulankstomi ir pasižymi puikiu elektriniu našumu, jis plačiai naudojamas tokiuose laukuose kaip ryšys, elektroniniai prietaisai, bandymas ir matavimas . scenarijuose, tokiuose kaip - „Consing Consing“ įrenginių aptikimas, o pramoninės įrangos šalinimas yra naudojamas kaip laikini jungtys {.. Nustatykite bandomuosius ryšius tarp skirtingų įrenginių, kad būtų galima efektyviai atlikti aptikimo darbus .
Svarbios pastabos
{1., jei norite pritaikyti kabelių komplektus, nepamirškite palikti savo ilgio informacijos kasos puslapyje;
2. Visi kabelių rinkiniai gali būti aprūpinti fazėmis suderintomis poromis ar grupėmis; Jei jums reikia, kad kabeliai būtų suderinti, atsiųskite mums el. Laišką: sales@flexirf.com
Produkto specifikacijos duomenys
|
Konfigūracija |
|
|
1 jungties tipas |
1,85 mm/2,4 mm/2,92 mm/SMA/G3PO/GPPO |
|
1 jungties varža |
50 omų |
|
1 jungties poliškumas |
Standartas |
|
2 jungties tipas |
1,85 mm/2,4 mm/2,92 mm/sma/g3po/gppo/ |
|
2 jungties varža |
50 omų |
|
2 jungties poliškumas |
Standartas |
|
Jungties tvirtinimo metodas |
Nėra |
|
Jungties kūno stilius |
Tiesus ir stačiakampis |
|
Informacija apie medžiagą |
|
|
Centro kontaktas |
Žalvario aukso padengtas, berilio vario aukso padengtas |
|
Išorinis kontaktas |
Žalvario aukso padengtas, berilio vario auksinis, pasyvus nerūdijančio plieno |
|
Kūnas |
Žalvario aukso padengtas, berilio vario auksas, nerūdijančio plieno pasyvus |
|
Dielektrikas |
PEI/PTFE |
|
Aplinkos duomenys |
|
|
Temperatūros diapazonas |
-40 laipsnis +165 laipsnis |
|
2011/65/ES (ROHS) |
Suderinamas |
|
Kabelio specifikacijos |
|
|
Centrinis laidininkas |
Sidabriniai copperweld |
|
Dielektrikas |
Tvirtas PTFE |
|
Striukė |
Nėra arba FEP |
|
Talpos (PF/M) |
95.1 |
|
Platinimo greitis (%) |
70 |
|
Ekrano efektyvumas |
<-100dB @ 1GHz |
|
Galios tvarkymas |
10WATT @ 18GHz jūros lygyje, VSWR1.0 |
Produkto tipas
| FR701 ir FR702/žarnos -047- forma 047 "serijos kabelio komplektas | ||||
 |
Struktūros medžiagos skersmuo (mm) |
|||
|
1 |
Vidinis dirigentas |
Sidabruotas vario plakiruotas plienas |
0.29±0.0127 |
|
|
2 |
Izoliatorius |
Tvirtas PTFE |
0.94±0.0254 |
|
|
3 |
Išorinis laidininkas |
Konservuota vario viela |
1.19±0.05 |
|
|
4 |
Striukė |
Fep |
1.6±0.13 |
|
| Silpimas, galia (bandymo sąlyga 20 laipsnių jūros lygyje) | |||||
|
Dažnis (GHz) |
0.5 |
1 |
5 |
10 |
20 |
|
Silpimas (db/m) |
0.787 |
1.112 |
2.585 |
3.734 |
5.443 |
|
Galia (W) |
67.4 |
47.4 |
20.7 |
14.4 |
9.9 |
|

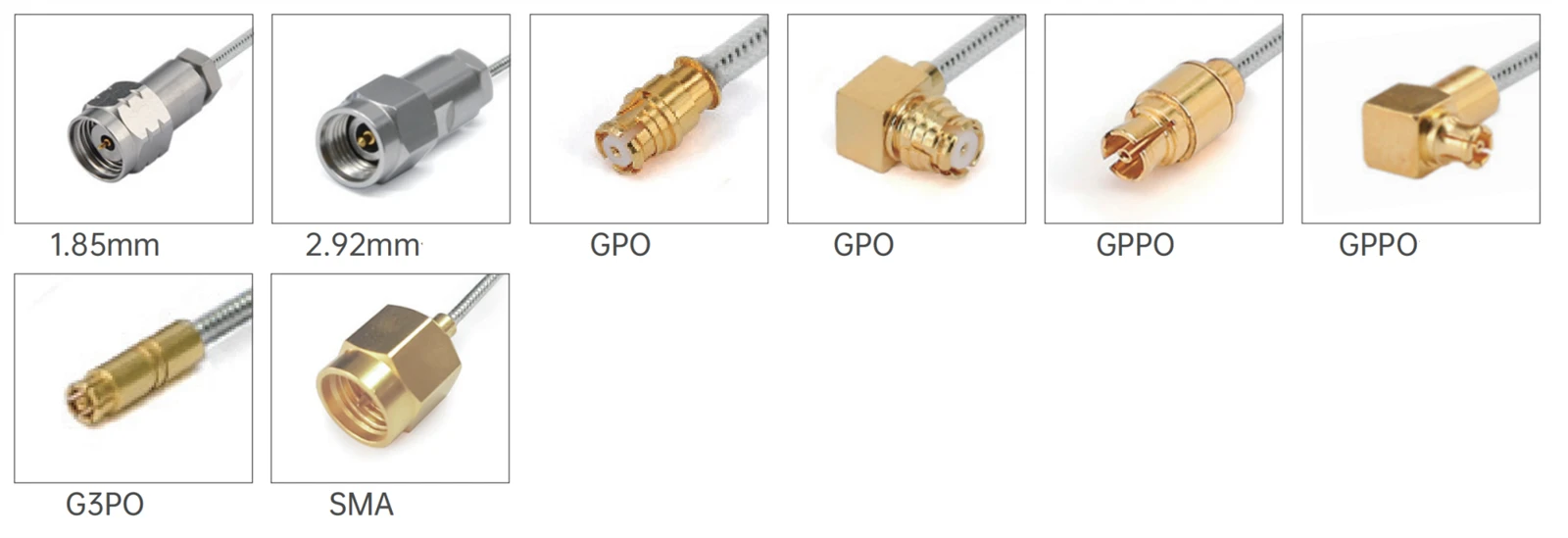

Įprasti modeliai ir techniniai rodikliai
|
|||||
|
Vaizdas |
Sku |
1 jungtis |
2 jungtis |
Freqency |
Grąžinimo praradimas/VSWR |
|
|
Fr 701-292 ff1g3pf-xxx |
2,92 mm patelė su 2 skylių flanšu |
G3PO (SMPS) moteris |
DC -40 ghz |
12db |
|
|
Fr 701-292 mg3pf-xxx |
2,92 mm patinas |
G3PO (SMPS) moteris |
DC -40 ghz |
12db |
|
|
Fr 701-292 fg3pf-xxx |
2,92 mm patelė |
G3PO (SMPS) moteris |
DC -40 ghz |
12db |
|
|
Fr 701-185 mg3pf-xxx |
1,85 mm patinas |
G3PO (SMPS) moteris |
DC -67 ghz |
10db |
|
|
Fr 701-185 fg3pf-xxx |
1,85 mm patelė |
G3PO (SMPS) moteris |
DC -67 ghz |
10db |
| FR711 ir FR712/žarnos -085- forma 086 "serijos kabelio mazgo | ||||
 |
Struktūros medžiagos skersmuo (mm) |
|||
|
1 |
Vidinis dirigentas |
Sidabriniai vario apklijuotos statramsčiai |
0.51±0.0127 |
|
|
2 |
Izoliatorius |
Tvirtas PTFE |
1.69±0.0254 |
|
|
3 |
Išorinis laidininkas |
Konservuota vario viela |
2.2±0.05 |
|
|
4 |
Striukė |
Fep |
2.54 |
|
| Silpimas, galia (bandymo sąlyga 20 laipsnių jūros lygyje) | |||||
|
Dažnis (GHz) |
0.4 |
1 |
5 |
10 |
18 |
|
Silpimas (db/m) |
0.43 |
0.70 |
1.72 |
2.49 |
3.46 |
|
Galia (W) |
253 |
157 |
69 |
47 |
33 |

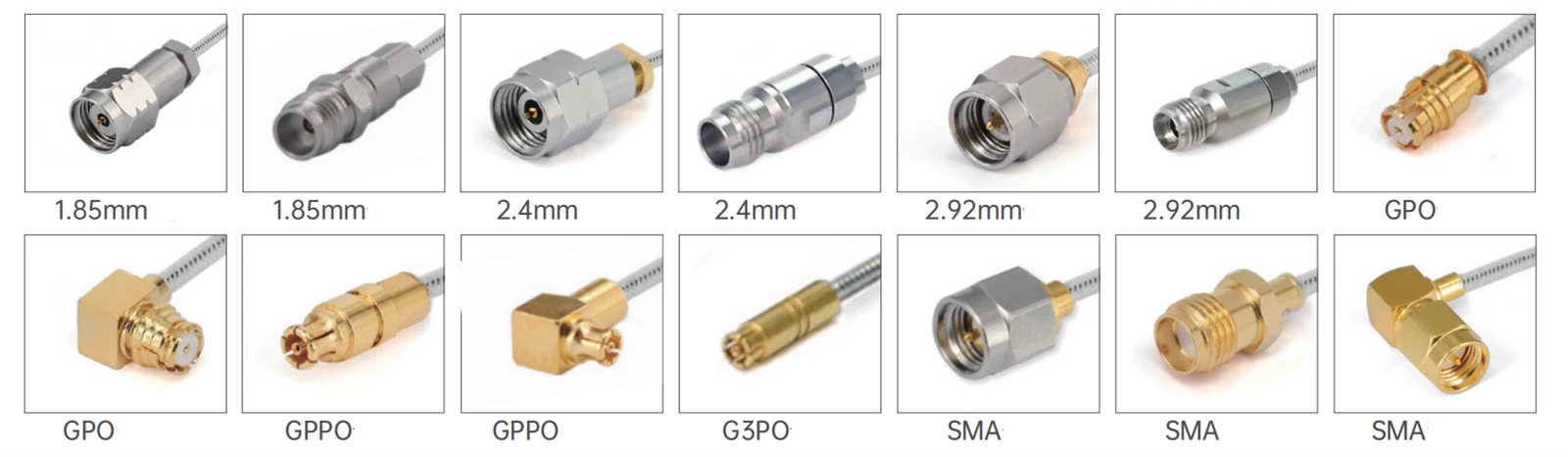

| Įprasti modeliai ir techniniai rodikliai |
 |
|
Fr712/žarnos -085- formos-fep (su fep striuke) |
|||||
|
Vaizdas |
Sku |
1 jungtis |
2 jungtis |
Freqency |
Grąžinimo praradimas/VSWR |
|
|
Fr 712- SmMMMM-xxx |
Sma vyras |
Sma vyras |
DC -26.5 ghz |
1.35 |
|
|

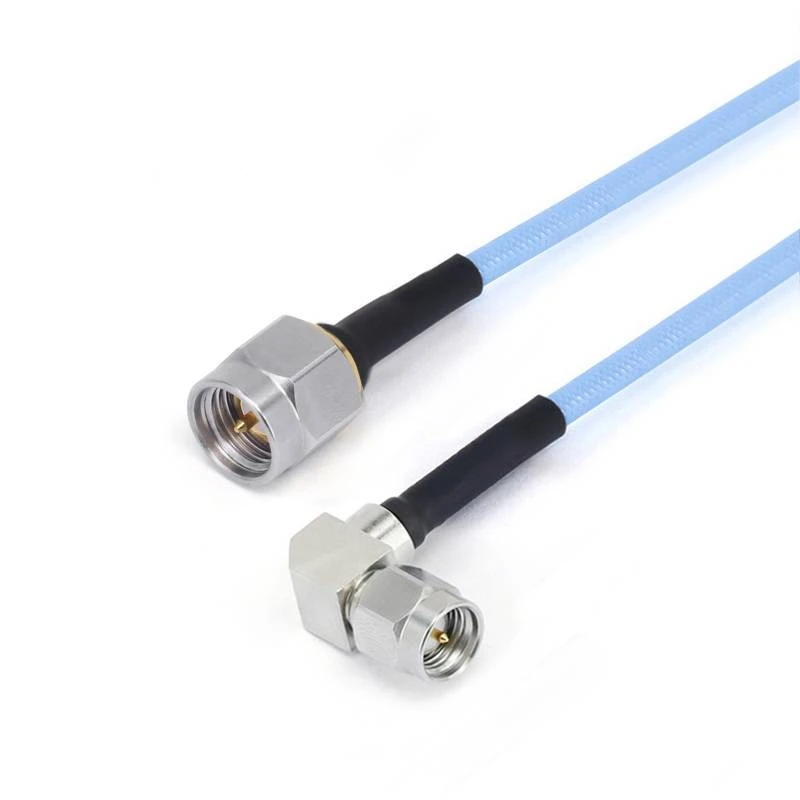

Fr 12- SmMMWM-xxx -18 g |
Sma vyras |
Sma patinas su stačiu kampu |
DC -18 ghz |
1.35 |
|
|
Fr 712- smwmsmwm-xxx -18 g |
Sma patinas su stačiu kampu |
Sma patinas su stačiu kampu |
DC -18 ghz |
1.40 |
|
|
Fr 712- smmgpf-xxx |
Sma vyras |
GPO (SMP) moteris |
DC -26.5 ghz |
1.35 |
|
|
Fr 712- smmgpwf-xxx |
Sma vyras |
GPO (SMP) moteris su stačiu kampu |
DC -26.5 ghz |
1.40 |
|
|
Fr 712- smmgppf-xxx |
Sma vyras |
GPPO (mini-SMP) moteris |
DC -26.5 ghz |
1.35 |
|
|
Fr 712- smmgppwf-xxx |
Sma vyras |
GPPO (mini-SMP) moteris su stačiu kampu |
DC -26.5 ghz |
1.40 |
|
|

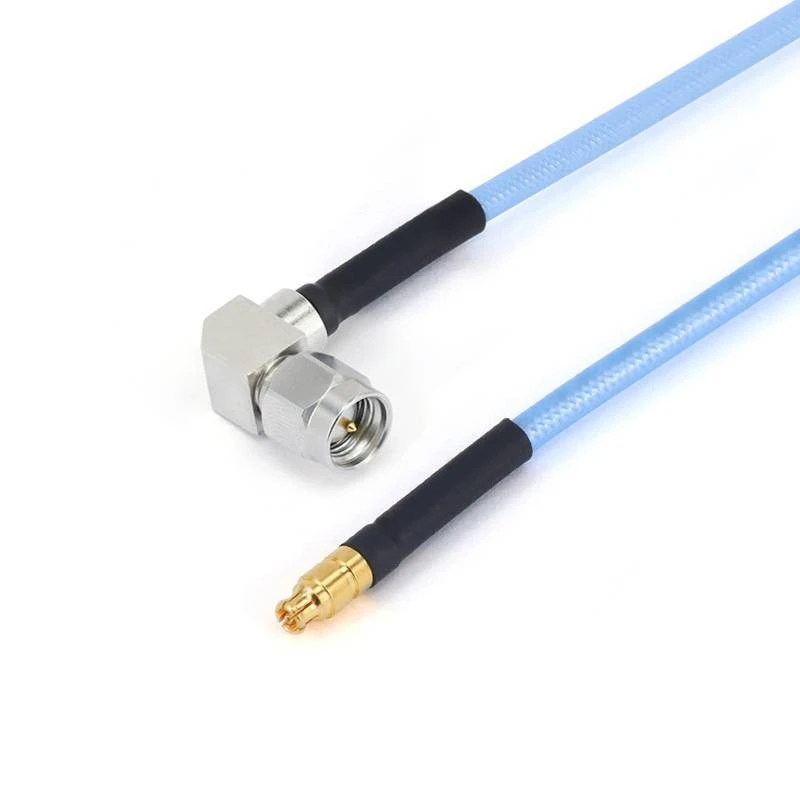

Fr 712- smwmgppf-xxx -18 g |
Sma patinas su stačiu kampu |
GPPO (mini-SMP) moteris |
DC -18 ghz |
15db |
|
|

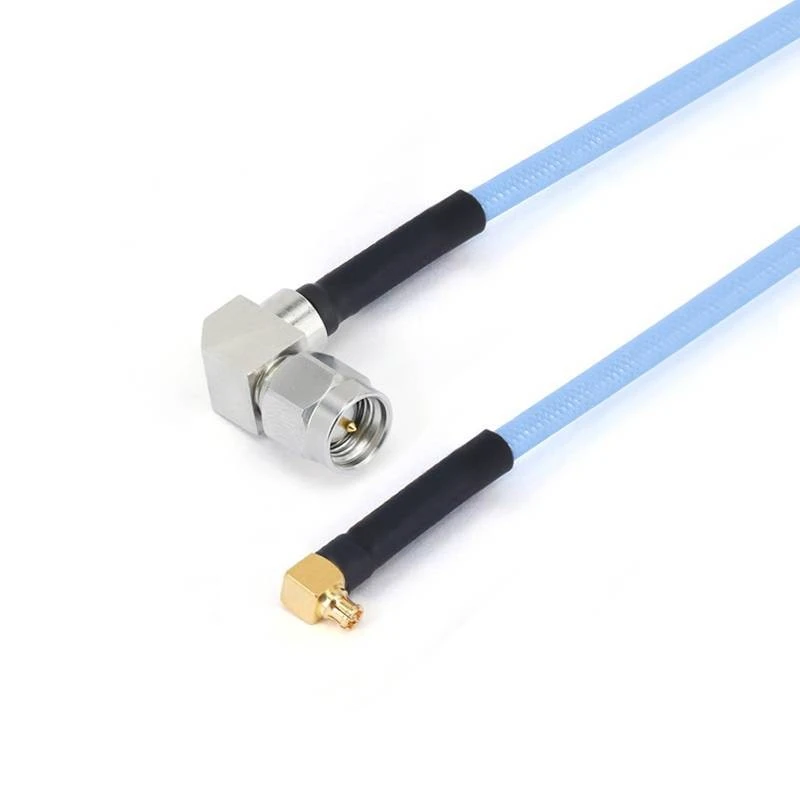

Fr 712- smwmgppwf-xxx -18 g |
Sma patinas su stačiu kampu |
GPPO (mini-SMP) moteris su stačiu kampu |
DC -18 ghz |
15db |
|
|
Fr 712- smfgpf-xxx |
SMA moteris |
GPO (SMP) moteris |
DC -18 ghz |
1.35 |
|
|
Fr 712- smffgpf-xxx |
Sma moteris su 4 skylių flanšu |
GPO (SMP) moteris |
DC -18 ghz |
1.35 |
|
|
Fr 712- smfgppf-xxx |
SMA moteris |
GPPO (mini-SMP) moteris |
DC -26.5 ghz |
1.40 |
|
|
Fr 712- smffgppf-xxx |
Sma moteris su 4 skylių flanšu |
GPPO (mini-SMP) moteris |
DC -26.5 ghz |
1.40 |
|
|
Fr 712-292 m292m-xxx |
2,92 mm patinas |
2,92 mm patinas |
DC - 40 ghz |
1.44 |
|
|
Fr 712-292 mgpf-xxx |
2,92 mm patinas |
GPO (SMP) moteris |
DC - 40 ghz |
10db |
|
|
Fr 712-292 mgpwf-xxx |
2,92 mm patinas |
GPO (SMP) moteris su stačiu kampu |
DC - 40 ghz |
10db |
|
|
Fr 712-292 fgpf-xxx |
2,92 mm patelė |
GPO (SMP) moteris |
DC - 40 ghz |
10db |
|
|
Fr 712-292 ffgpf-xxx |
2,92 mm patelė su 4 skylių flanšu |
GPO (SMP) moteris |
DC - 40 ghz |
10db |
|
|
Fr 712-292 mgpppf-xxx |
2,92 mm patinas |
GPPO (mini-SMP) moteris |
DC - 40 ghz |
14db |
|
|
Fr 712-292 mgppwf-xxx |
2,92 mm patinas |
GPPO (mini-SMP) moteris su stačiu kampu |
DC - 40 ghz |
14db |
|
|
Fr 712-292 fgppf-xxx |
2,92 mm patelė |
GPPO (mini-SMP) moteris |
DC - 40 ghz |
14db |
|
|
Fr 712-292 ffgppf-xxx |
2,92 mm patelė su 4 skylių flanšu |
GPPO (mini-SMP) moteris |
DC - 40 ghz |
14db |
|
|
Fr 712-292 mg3pf-xxx |
2,92 mm patinas |
G3PO (SMPS) moteris |
DC - 40 ghz |
12db |
|
|
Fr 712-292 fg3pf-xxx |
2,92 mm patelė |
G3PO (SMPS) moteris |
DC - 40 ghz |
12db |
|
|
Fr 712-292 ffg3pf-xxx |
2,92 mm patelė su 4 skylių flanšu |
G3PO (SMPS) moteris |
DC - 40 ghz |
12db |
|
|
Fr 712-185 mg3pf-xxx |
1,85 mm patinas |
G3PO (SMPS) moteris |
DC - 67 ghz |
10db |
|
|
Fr 712-185 fg3pf-xxx |
1,85 mm patelė |
G3PO (SMPS) moteris |
DC - 67 ghz |
10db |
|
|
Fr 712-185 ffg3pf-xxx |
1,85 mm patelė su 4 skylių flanšu |
G3PO (SMPS) moteris |
DC - 67 ghz |
10db |
|
Fr711/žarnos -085- forma (be FEP striukės) |
|||||
|
Vaizdas |
Sku |
1 jungtis |
2 jungtis |
Freqency |
Grąžinimo praradimas/VSWR |
|
|
Fr 711- SmMMMM-xxx |
Sma vyras |
Sma vyras |
DC -26.5 ghz |
1.35 |
 |
Fr 11- SmMMWM-xxx -18 g |
Sma vyras |
Sma patinas su stačiu kampu |
DC -18 ghz |
1.35 |
|
|

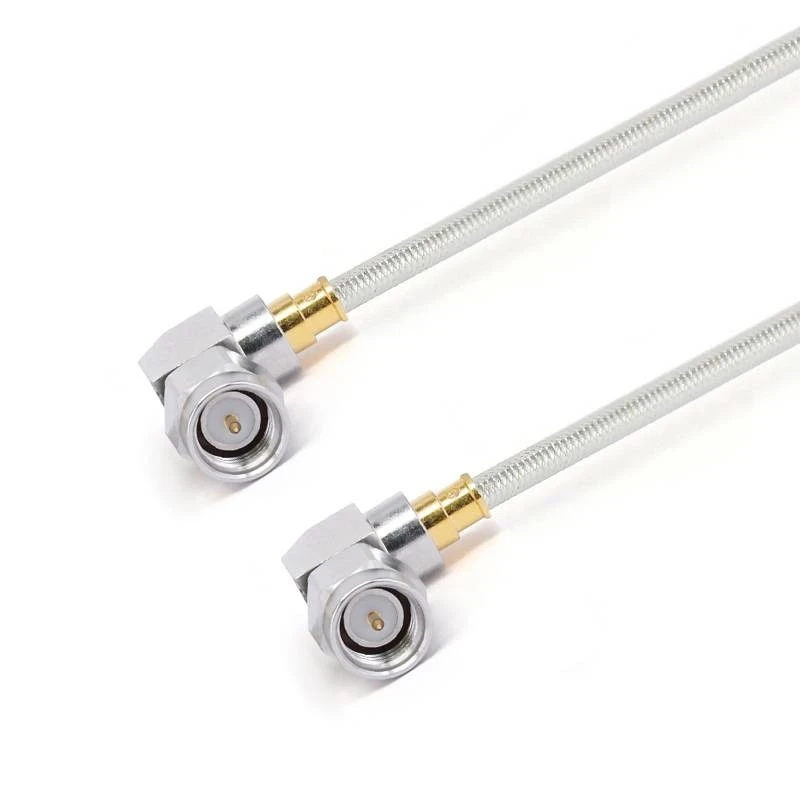

Fr 711- smwmsmwm-xxx -18 g |
Sma patinas su stačiu kampu |
Sma patinas su stačiu kampu |
DC -18 ghz |
1.40 |
|
|

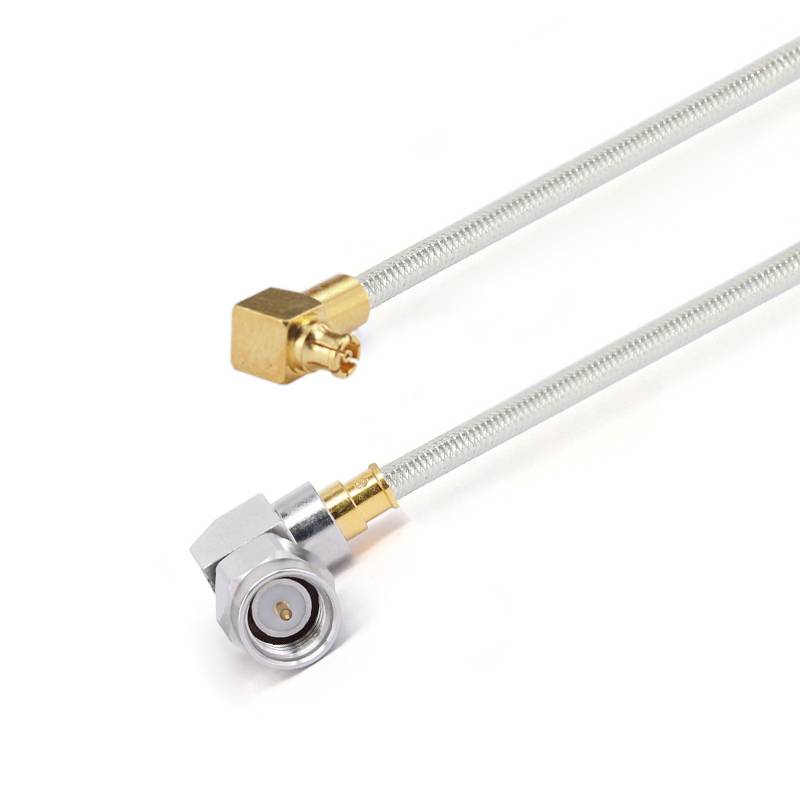

Fr 711- smwmgppwf-xxx -18 g |
Sma patinas su stačiu kampu |
GPPO (mini-SMP) moteris su stačiu kampu |
DC -18 ghz |
1.40 |
|
|
Fr 711-292 mmmpxm-xxx |
2,92 mm patinas |
MMPX vyras |
DC -40 ghz |
14db |
|
|
R 711-292 mmmpxf-xxx |
2,92 mm patinas |
MMPX moteris |
DC -40 ghz |
14db |
|
|
Fr 711-24 mmmpxm-xxx |
2,4 mm patinas |
MMPX vyras |
DC -50 ghz |
12db |
|
|
Fr 711-24 mmmpxf-xxx |
2,4 mm patinas |
MMPX moteris |
DC -50 ghz |
12db |
|
|
Fr 711-185 mmmpxm-xxx |
1,85 mm patinas |
MMPX vyras |
DC -67 ghz |
10db |
|
|
Fr 711-185 mmmpxf-xxx |
1,85 mm patinas |
MMPX moteris |
DC -67 ghz |
10db |
|
|
Fr 711-185 mg3pf-xxx |
1,85 mm patinas |
G3PO (SMPS) Moteris |
DC -67 ghz |
10db |
|
|
Fr 711-185 fg3pf-xxx |
1,85 mm patelė |
G3PO (SMPS) Moteris |
DC -67 ghz |
10db |
|
|
Fr 711-185 ffg3pf-xxx |
1,85 mm patelė su 4 skylių flanšu |
G3PO (SMPS) Moteris |
DC -67 ghz |
10db |
