Darbo rago antenos principas

1. Pagrindinė struktūra

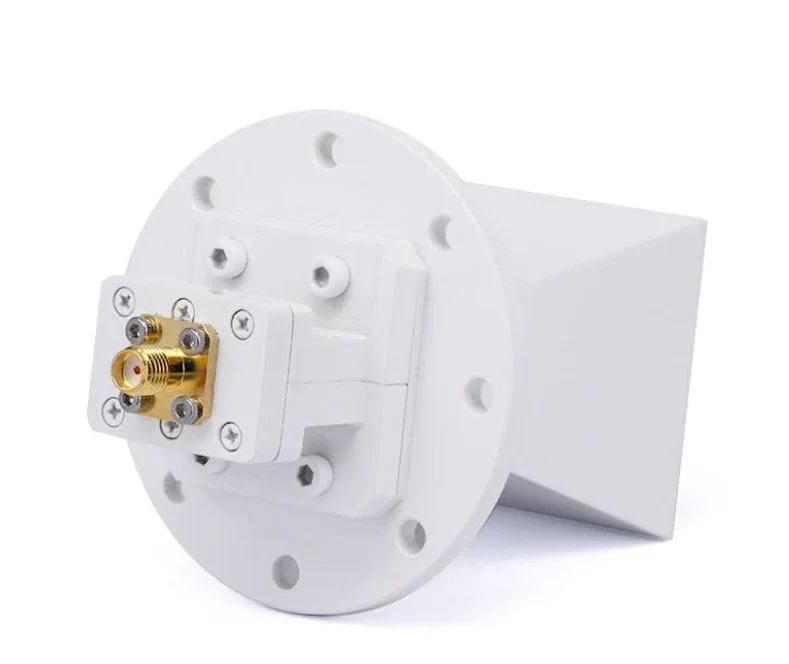

Rago antena paprastai susideda iš laidžios struktūros rago formos, o platus galas nukreiptas į išorę ir siaurą galą, sujungtą su tiekimo šaltiniu ., rago forma gali būti stačiakampė, apskrito ar kitokios formos, atsižvelgiant į projektavimo reikalavimus ..

2. Darbo principas

Kyšulio antenos darbo principas grindžiamas elektromagnetinių bangų sklidimu ir spinduliuote per bangolaidį:

Pašarų šaltinis: Rago antenos tiekimo šaltinis paprastai yra bangolaidžio arba mikrobangų transmisijos linija, tiekianti elektromagnetinio bangos signalą į siaurąjį galą (vadinamą „rago burna“) .

Bangolaidžio funkcija: Siauras rago galas paprastai yra prijungtas prie bangolaidžio, kuris yra laidus vamzdis, kuris veiksmingai nukreipia aukšto dažnio signalus .. Banguidas perduoda elektromagnetinę bangą į rago . angą

Radiacijos procesas: Kai elektromagnetinė banga patenka į siaurą rago galą, signalo elektriniai ir magnetiniai laukai pradeda plėsti ., rago forma palaipsniui paverčia įeinančią elektromagnetinę bangą spinduliuojančiomis bangomis, kurios skleidžia erdvėje .

Radiacijos modelis: Rago antenos spinduliuotės modelis yra gana vienodas, o geras kryptingumas . Signalas spinduliuoja nuo rago angos, paprastai sudarydamas kūgio pluoštą .

3. Privalumai

Didelis pelnas: Dėl stipraus kryptingumo rago antena gali sufokusuoti signalus, padidindama stiprinimą .

Platus pralaidumas: „Horn“ antena turi platų dažnio atsaką, todėl ji yra tinkama signalams per daugybę dažnių diapazonų .

Paprasta struktūra: „Horn“ antena turi paprastą dizainą, ją lengva gaminti ir gali valdyti palyginti aukštą galios lygį .

4. Paraiškos

Ragos antenos yra plačiai naudojamos:

Mikrobangų ir RF ryšys

Radarų sistemos

Palydovinis bendravimas

Elektroniniai matavimo instrumentai

Radijo astronomijos stebėjimai

Apibendrinant galima pasakyti, kad rago antena veikia transformuodama elektromagnetines bangas iš bangolaidžio į spinduliuotes bangas erdvėje, užtikrinant didelį padidėjimą ir stiprų kryptingumą .. Jis naudojamas įvairiuose aukšto dažnio signalo perdavimo programose {.}
