4- Way Power Dividers

Veikimo galios dalikliai yra svarbūs prietaisai RF ir mikrobangų srityse. Jų pagrindinė funkcija yra tolygiai paskirstyti įvesties galią arba paskirstyti ją į keturis išėjimo prievadus pagal tam tikrą proporciją. Jie atlieka nepakeičiamą vaidmenį daugelyje svarbių sričių, tokių kaip komunikacija, radaras ir testavimas bei matavimas.

Šis produktas yra turtingų modelių įvairovės ., pavyzdžiui, SMA sąsajos serijoje yra keli modeliai, tokie kaip GPD - 4 - 005060 - E (veikimo dažnis 5MHz - 6 ghz) ir gpd - 4 - 005080 - E (500MHz - 8 {} gpd) . skirtingai modeliuose, toki Dažnio diapazonas, įtampos stovėjimo bangos santykis (VSWR), izoliacija, fazių balansas ir galia - tvarkymo talpa, kuri gali atitikti įvairius taikymo reikalavimus . GPD - 4 - 180400 - e 2 . 92mm sąsajoje, turinčioje aukštą variantą.

Jo struktūra turi reikšmingų pranašumų . Pagrindinis korpusas dažniausiai pagamintas iš aliuminio lydinio, o kai kurie aukšto dažnio produktai naudoja žalvaris .. Per smulkaus apdorojimo technologiją produktas turi puikų mechaninį stiprumą ir stabilumą .. Tokie kaip juodo dažymo ir oksidacijos gydymas ., šie gydymo būdai ne tik labai padidina produkto anti -korozijos efektyvumą, bet ir optimizuoja jo šilumos išsklaidymo pajėgumą, užtikrinant efektyvų šilumos išsisklaidymą didelio galios veikimo metu ir palaikant stabilų našumą .}

5G ir net būsimose 6G bazinėse stotyse būtina paskirstyti RF signalo galią keliems antenos vienetams ., naudojant 1 - į - 4 kanalo RF galios dividerį, jis gali užtikrinti, kad kiekviena antena galėtų užtikrinti, kad kiekviena antena būtų tinkama signalo galia, įgalina efektyvų signalo perdavimą ir registraciją . šioje srityje, kuriai išplėsta signalo galia, įgalina efektyvų signalo perdavimo ir registracijos vietą. šioje plotinėje, kad būtų galima išplėsti signalo galią, įgalinant efektyvų signalo perdavimą ir registraciją. šioje srityje, kuria išplėsta signalo galia, įgalina efektyvų signalo perdavimo ir registracijos vietą. Pagerina ryšio kokybę, sumažina signalo akluosius vietas ir garantuoja vartotojams stabilią ir aukštą greičio ryšio patirtį .

SMA 4- kelio galios dalikliai
Sku	Jungčių serija	Dažnis	VSWR įvestis	Izoliacija min . (db)
Gpd -4-005060- e	SMA moteris	5MHz ~ 6GHz	1.25	20
Fazių balansas (laipsnis)	Galia, maksimalus įvestis (vatai)	Amplitudės balansas (DB)	Kūno medžiaga	Kūno danga
± 4 laipsnis	30	±0.3	Aliuminio lydinys	Oksidacija

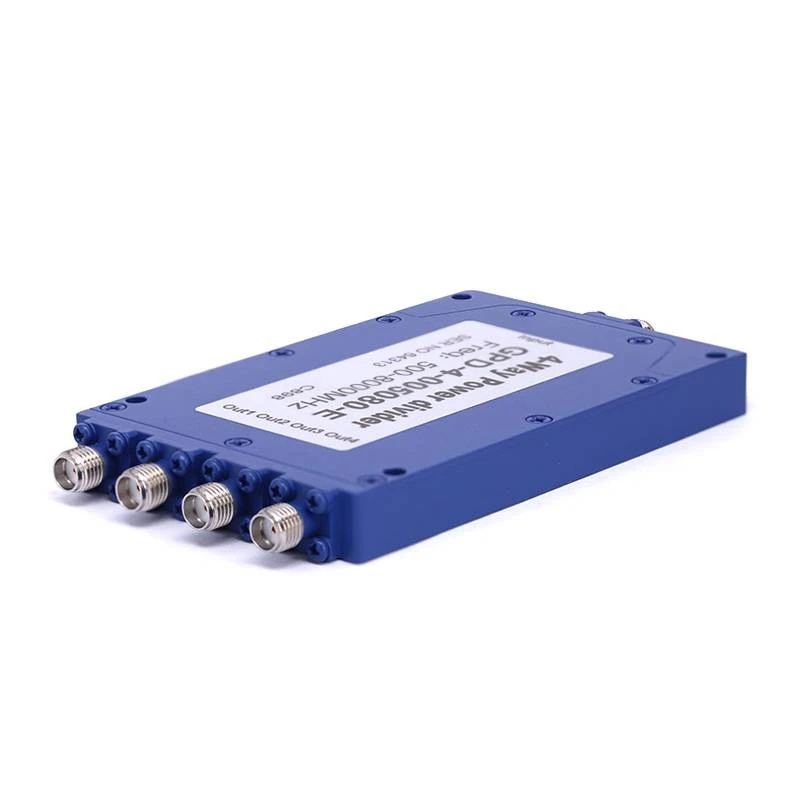

Sku	Jungčių serija	Dažnis	VSWR įvestis	Izoliacija min . (db)
Gpd -4-005080- e	SMA moteris	500MHz ~ 8GHz	1.30	18
Fazių balansas (laipsnis)	Galia, maksimalus įvestis (vatai)	Amplitudės balansas (DB)	Kūno medžiaga	Kūno danga
± 4 laipsnis	20	±0.3	Aliuminio lydinys	Mėlyni dažai

Sku	Jungčių serija	Dažnis	VSWR įvestis	Izoliacija min . (db)
Gpd -4-020080- e	SMA moteris	2GHz ~ 8GHz	1.35	20
Fazių balansas (laipsnis)	Galia, maksimalus įvestis (vatai)	Amplitudės balansas (DB)	Kūno medžiaga	Kūno danga
± 4 laipsnis	30	±0.3	Aliuminio lydinys	Juodi dažai

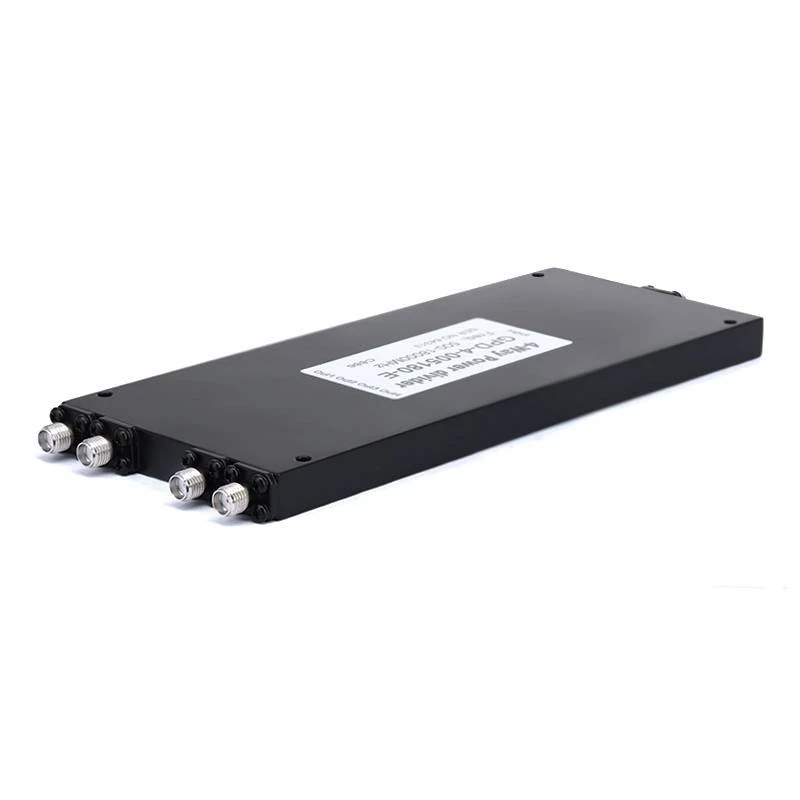

Sku	Jungčių serija	Dažnis	VSWR įvestis	Izoliacija min . (db)
Gpd -4-005180- e	SMA moteris	0,5 GHz ~ 18GHz	2.0	15
Fazių balansas (laipsnis)	Galia, maksimalus įvestis (vatai)	Amplitudės balansas (DB)	Kūno medžiaga	Kūno danga
± 8 laipsnis	30	±0.8	Aliuminio lydinys	Juodi dažai

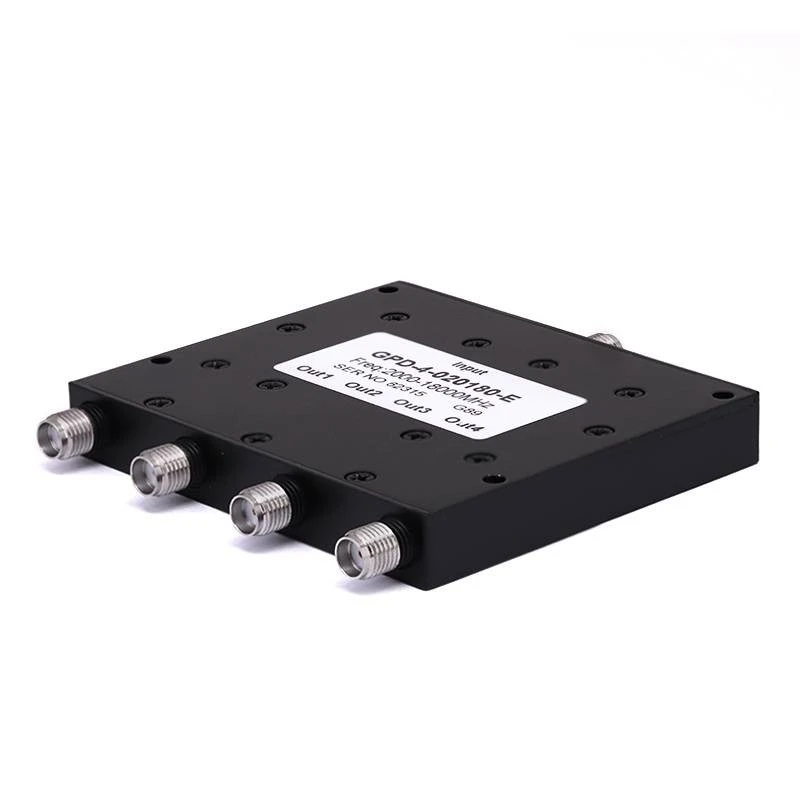

Sku	Jungčių serija	Dažnis	VSWR įvestis	Izoliacija min . (db)
Gpd -4-020180- e	SMA moteris	2GHz ~ 18GHz	1.50	17
Fazių balansas (laipsnis)	Galia, maksimalus įvestis (vatai)	Amplitudės balansas (DB)	Kūno medžiaga	Kūno danga
± 6 laipsnis	20	±0.4	Aliuminio lydinys	Juodi dažai

Sku	Jungčių serija	Dažnis	VSWR įvestis	Izoliacija min . (db)
Gpd -4-060180- e	SMA moteris	6GHz ~ 18GHz	1.40	18
Fazių balansas (laipsnis)	Galia, maksimalus įvestis (vatai)	Amplitudės balansas (DB)	Kūno medžiaga	Kūno danga
± 5 laipsnis	20	±0.3	Aliuminio lydinys	Juodi dažai

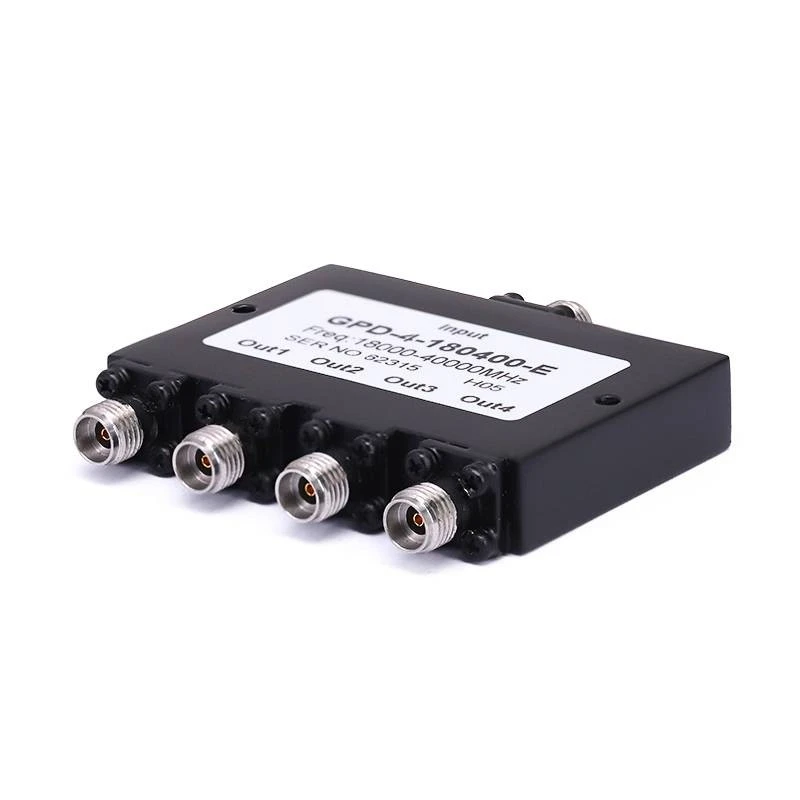

2,92 mm 4- kelio galios dalikliai
Sku	Jungčių serija	Dažnis	VSWR įvestis	Izoliacija min . (db)
Gpd -4-180400- e	2,92 mm patelė	18Hz ~ 40GHz	1.50	16
Fazių balansas (laipsnis)	Galia, maksimalus įvestis (vatai)	Amplitudės balansas (DB)	Kūno medžiaga	Kūno danga
± 5 laipsnis	20	±0.6	Aliuminio lydinys	Juodi dažai
