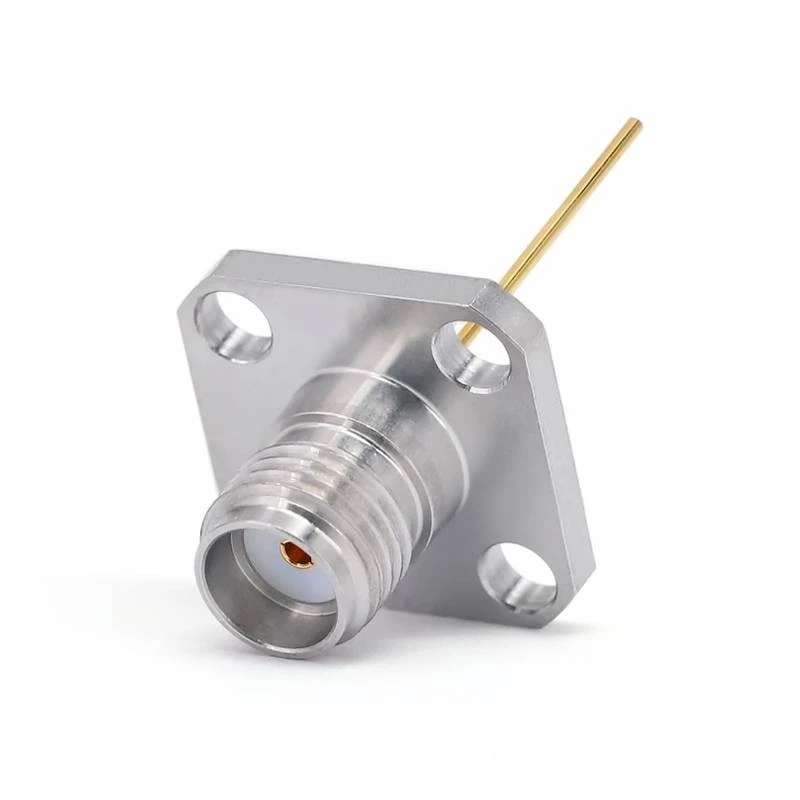

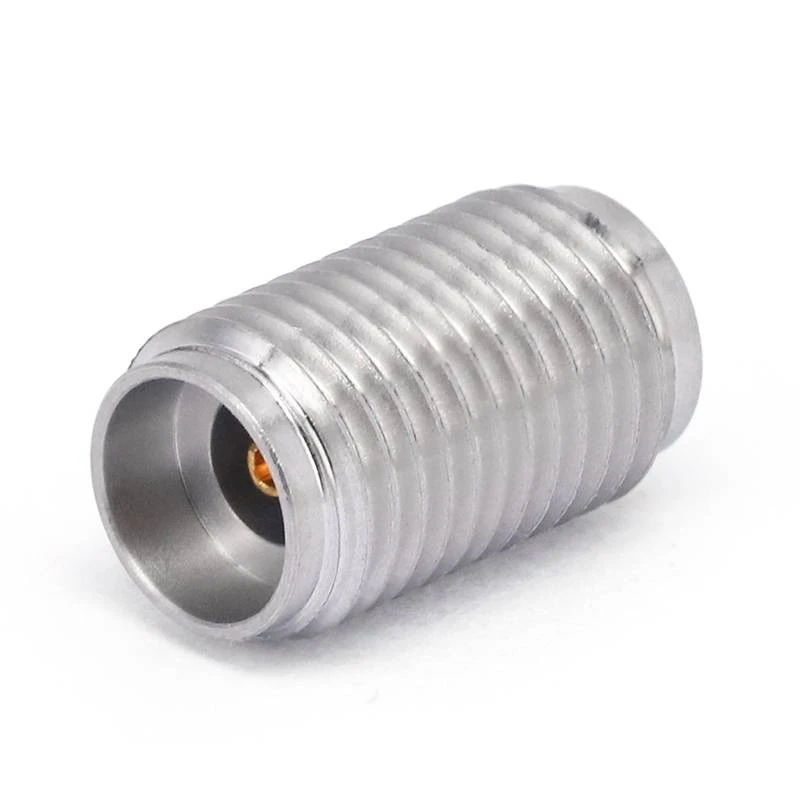

Lauko keičiamos jungtys



RF lauko keičiamos koaksialinės jungtys yra esminiai RF sistemų komponentai. Jie yra specialiai sukurti montavimui ir pakeitimui vietoje. Nereikia litavimo; Jie gali būti pritvirtinti varžtais, o tai supaprastina priežiūros procesą. Net atšiauriomis sąlygomis šios jungtys gali nepaprastai išlaikyti signalo vientisumą. RF grandinėse jie leidžia greitai pakeisti pažeistus komponentus. Jų patikimas našumas užtikrina stabilų RF signalų perdavimą, mažą signalo praradimą ir minimalius trukdžius. Šį dizainą lengva valdyti, sumažinant diegimo sudėtingumą.



Apskritai, RF lauko keičiamos koaksialinės jungtys padidina sistemos lankstumą ir patikimumą bei sumažina ilgalaikių priežiūros išlaidas. Jungčių prievado tipuose yra įvairių parinkčių, tokių kaip SMA, 2,92 mm, 2,4 mm, 1,85 mm, 1. 0 mm, GPO (SMP) ir kt., O dažnių diapazonas apima nuo DC iki 110 GHz.

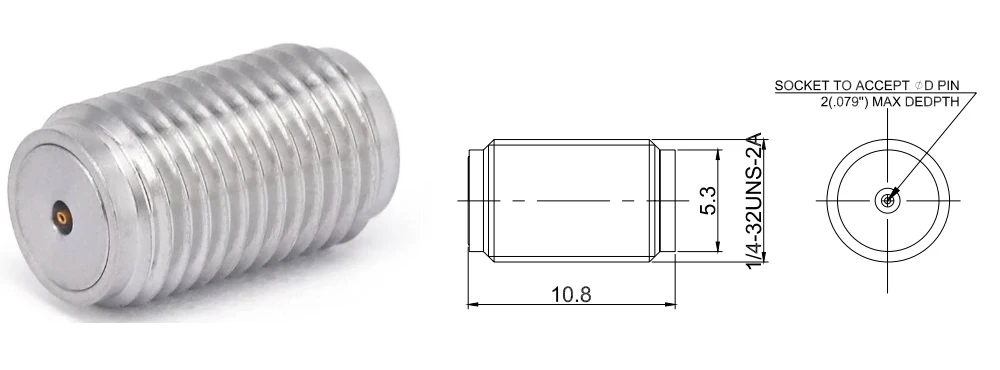

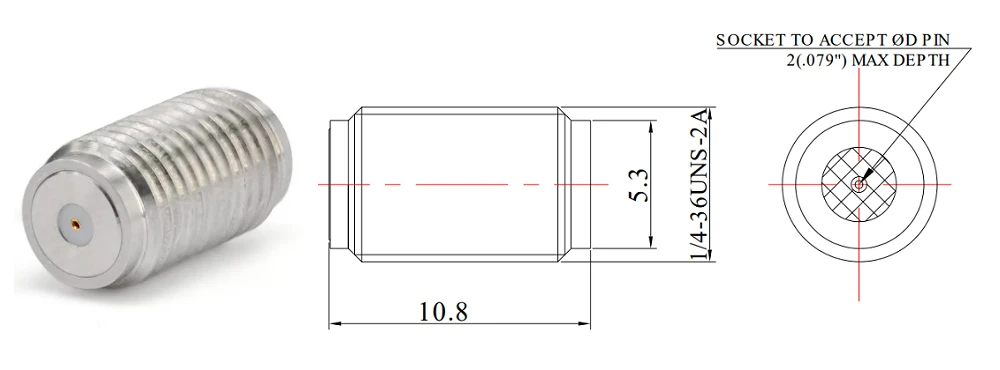

Lauko keičiamos bendraašės jungtys turi keturių tipų kėbulo formas, tokias kaip tiesus, 4 skylių flanšas, visiškai sriegio įterpto tipo, 2 skylių flanšo. Šiose jungtyse yra nerūdijančio plieno korpusas ir užtikrina puikų mikrobangų krosnelės našumą, kurio maža įterpimo praradimas yra mažas, o VSWR - 1,25. Ši jungtis tiksliai gaminama kaip RF pramonės šakos, tokios kaip karinė ir erdvė.





RF lauko keičiamos koaksialinės jungtys naudojamos antenų, RF modulių, filtrų, navigacijos įtaisų, radaro sistemų ir kt. RF grandinėms sujungti. Jie gali susidurti su atšiauriomis oro sąlygomis ir sudėtinga elektromagnetine aplinka. Šios jungtys turi turėti gerą atsparumą oro sąlygoms ir anti-interferencinių galimybių, kad būtų užtikrintas stabilus signalų perdavimas.









Konfigūracija
Jungties tipas	SMA\/2,92 mm\/2,4 mm\/1,85 mm\/GPO
Jungties varža	50 omų
Jungties poliškumas	Standartas

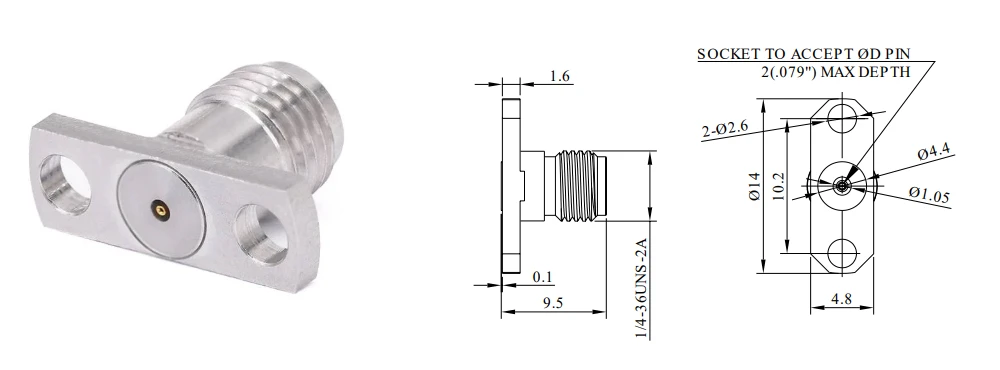

Jungties laikiklio metodas	Tiesus\/ 2 skylių flanšas\/ 4 skylių flanšas
Priedo metodas	Susisiekite
Informacija apie medžiagą
Centro kontaktas	Kubas auksinis padengtas
Išorinis kontaktas	Nerūdijantis plienas
Kūnas	Nerūdijantis plienas
Dielektrikas	PEI\/PTFE
Aplinkos duomenys
Temperatūros diapazonas	-55 laipsnis +165 laipsnis
2011\/65\/ES (ROHS)	Suderinamas

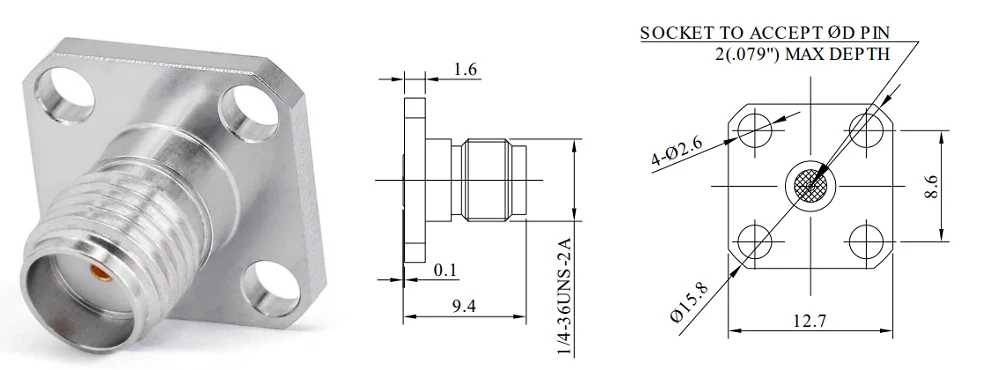

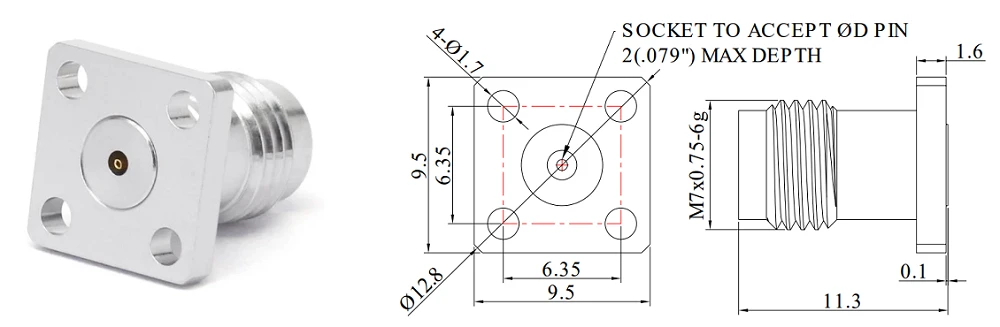

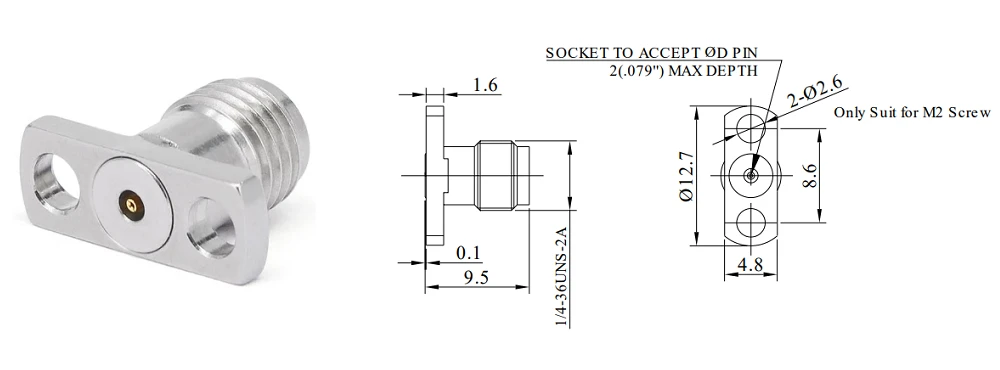

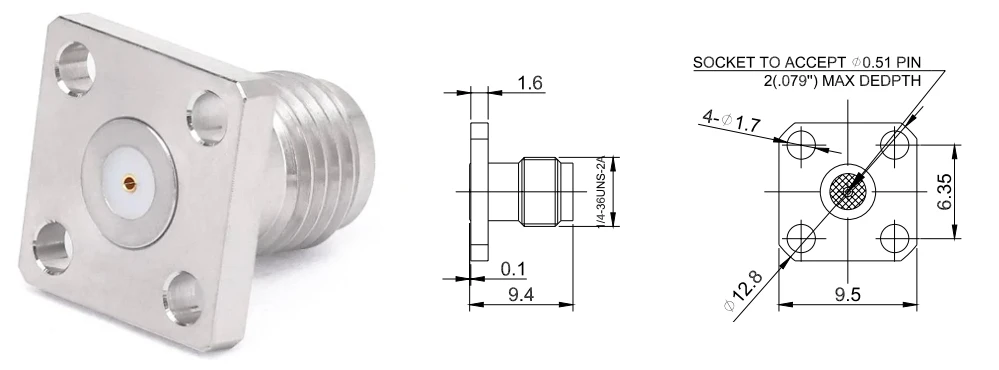

SMA lauko keičiamos jungtys

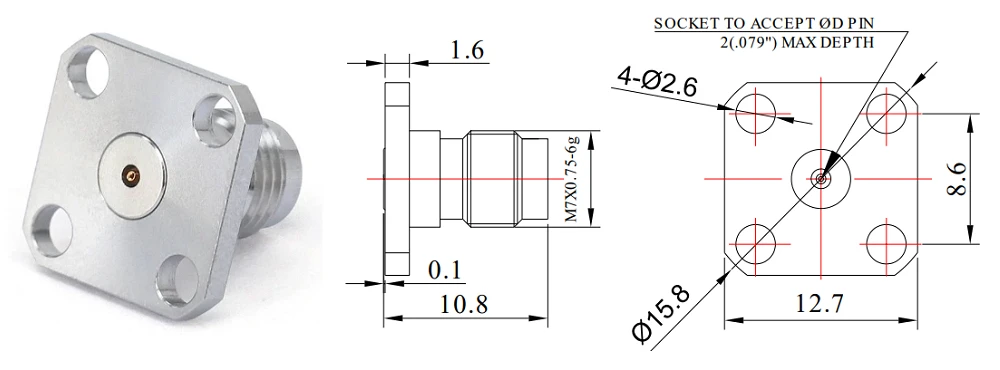

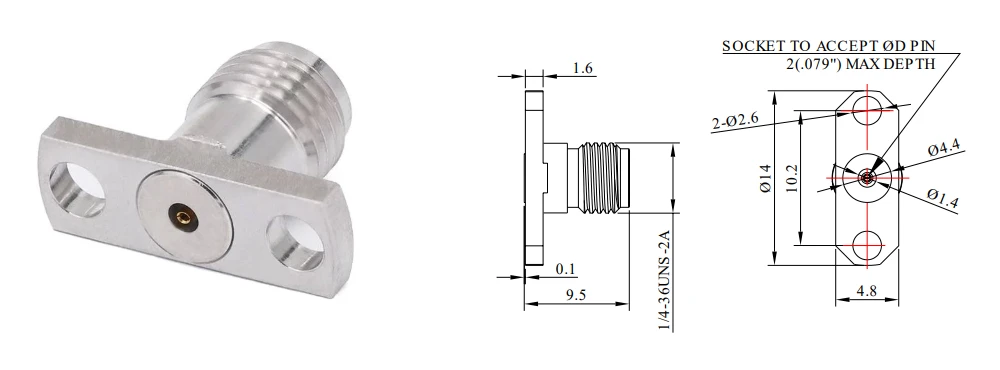

2,92 mm lauko keičiamos jungtys

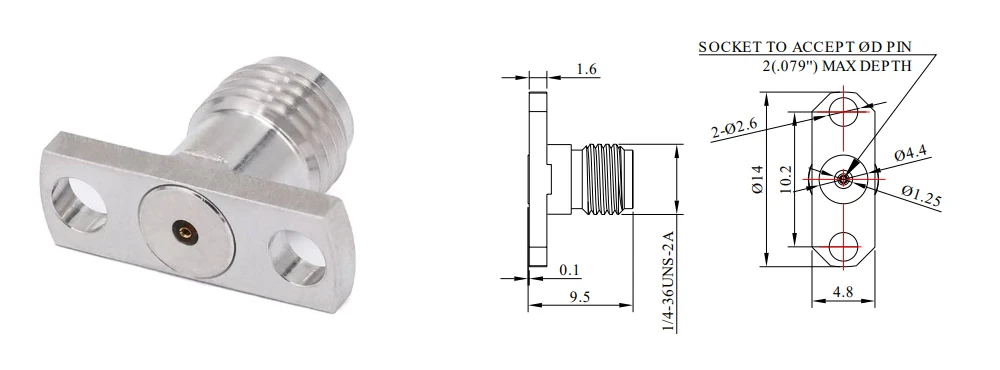

2,92 mm lauko keičiamos jungtys

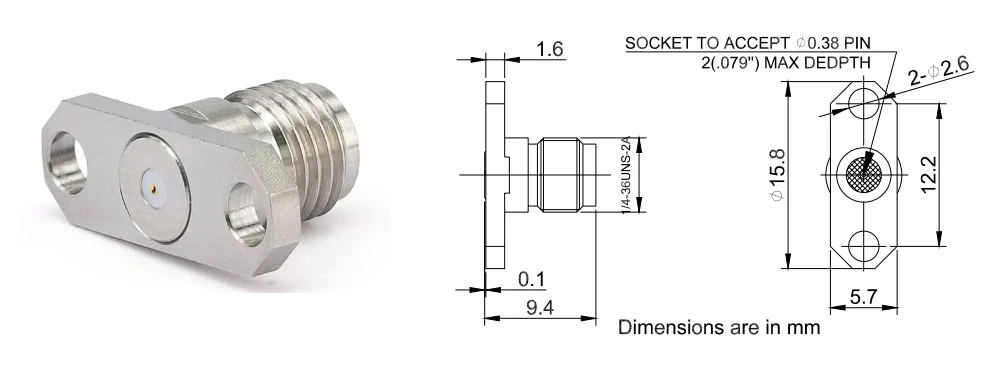

2,92 mm lauko keičiamos jungtys

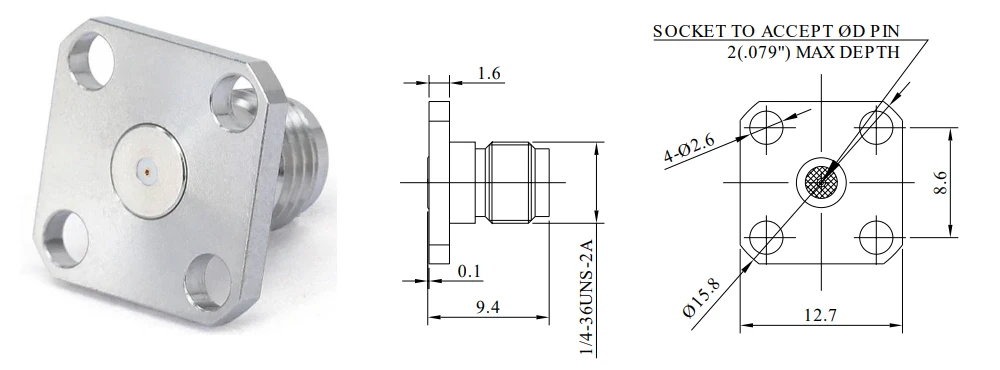

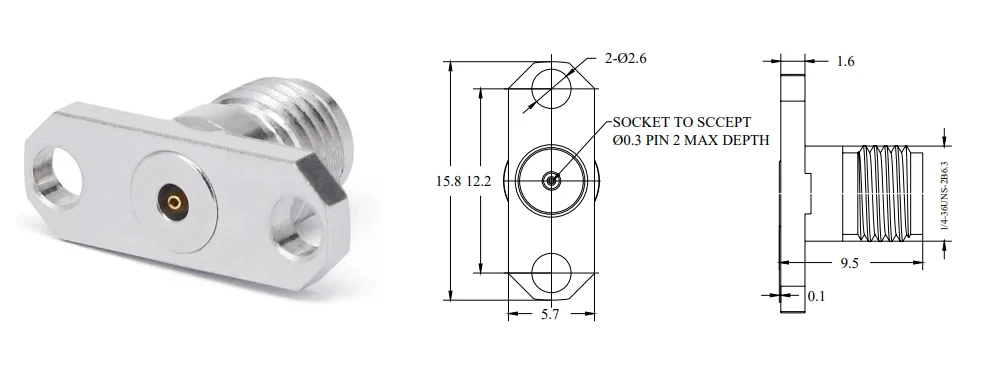

2,4 mm lauko keičiamos jungtys

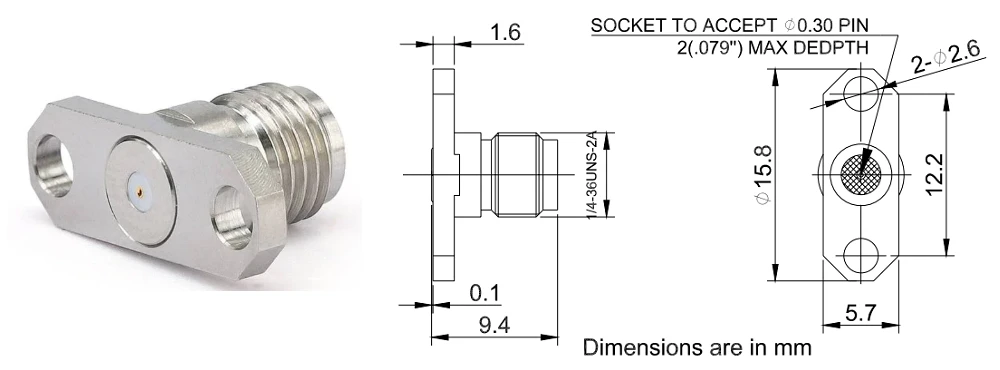

1,85 mm lauko keičiamos jungtys
