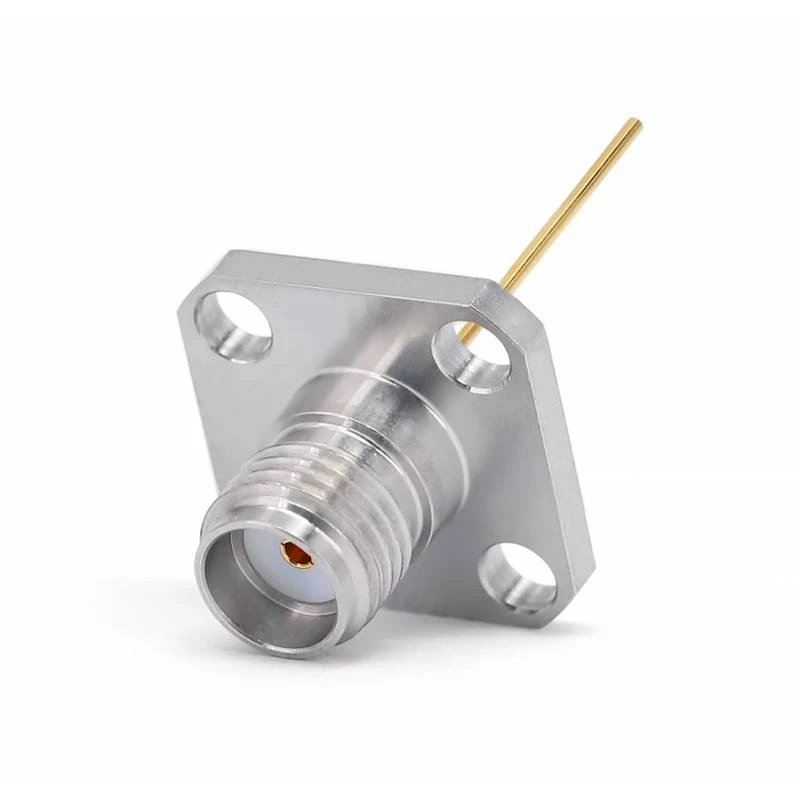

Gnybtų jungtys

Šios terminalo jungtys gali pasigirti išskirtiniu našumu .. Jis gali efektyviai perduoti signalus visame ultra - plačioje RF dažnio juostoje nuo DC ~ 110GHz, saugokite signalo vientisumą. Be to, jis gali atlaikyti daugybę įterpimų ir pašalinimo, užtikrinant aukšto patikimumo jungtis .

It excels in maintenance convenience, allowing for straightforward replacement and easy disassembly and repair. With a commonly used matching impedance of 50 ohms, it has a low insertion loss, effectively minimizing signal energy loss. It offers a diverse range of port types, including SMA, 2.92mm, 2.4mm, GPO (SMP), GPPO (MINI-SMP) ir kt., Lanksčiai pritaikant įvairių RF įrenginių ir sistemų reikalavimus.

Gnybtų jungtys pirmiausia pasižymi tiesia per dizainą .. Nepaisant to, šių jungčių pogrupis yra 90 laipsnių kampo konfigūracija, siūlanti lankstumą patenkinti įvairius diegimo reikalavimus .

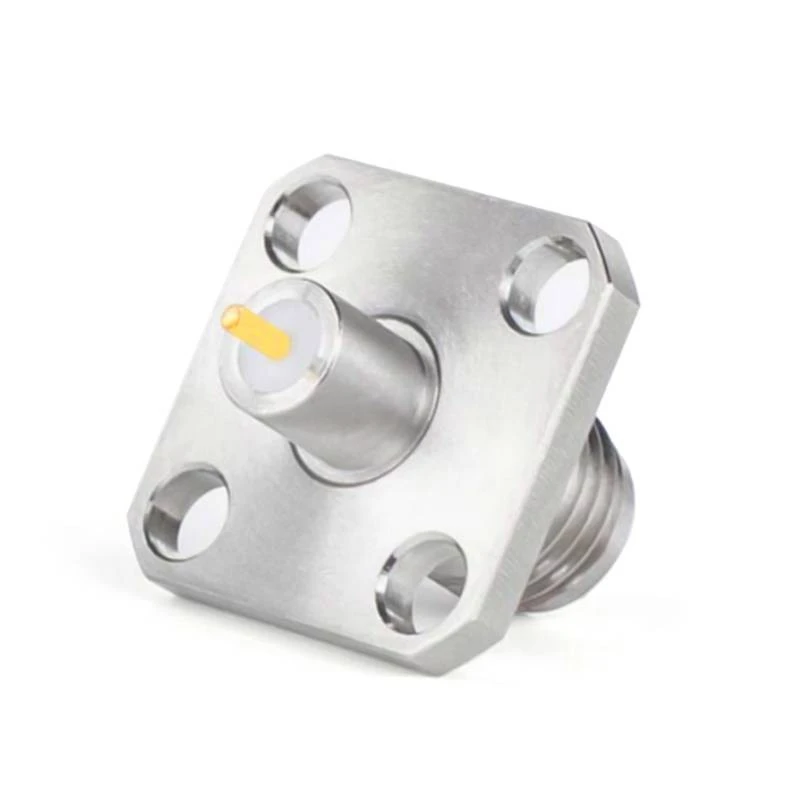

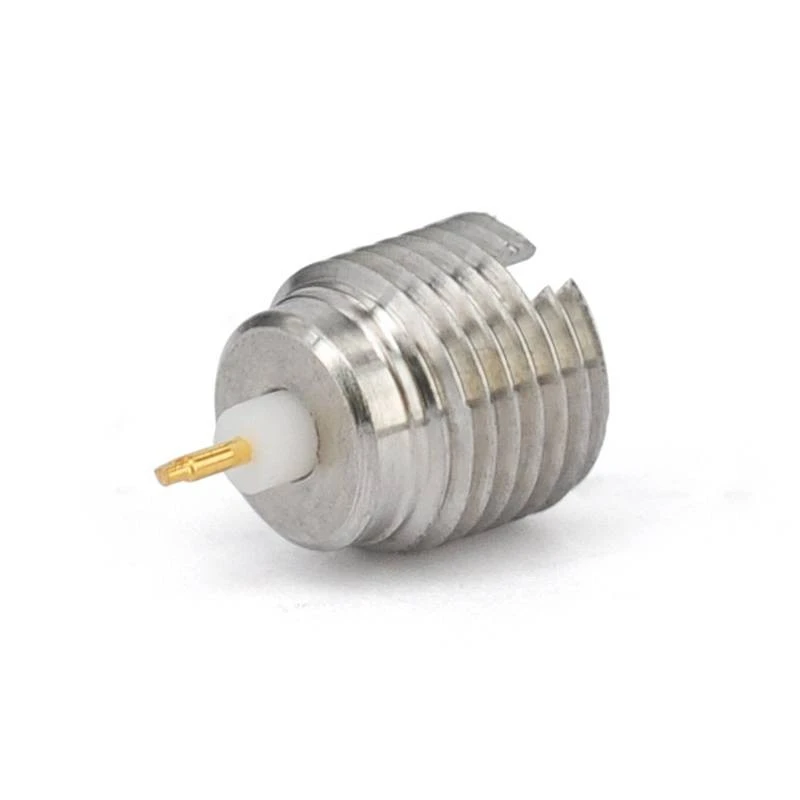

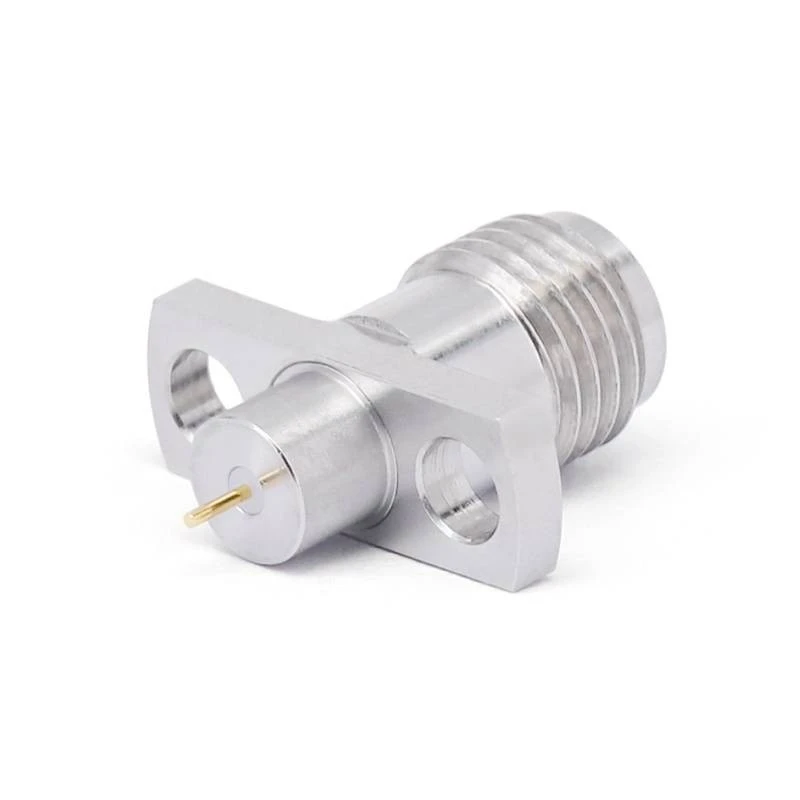

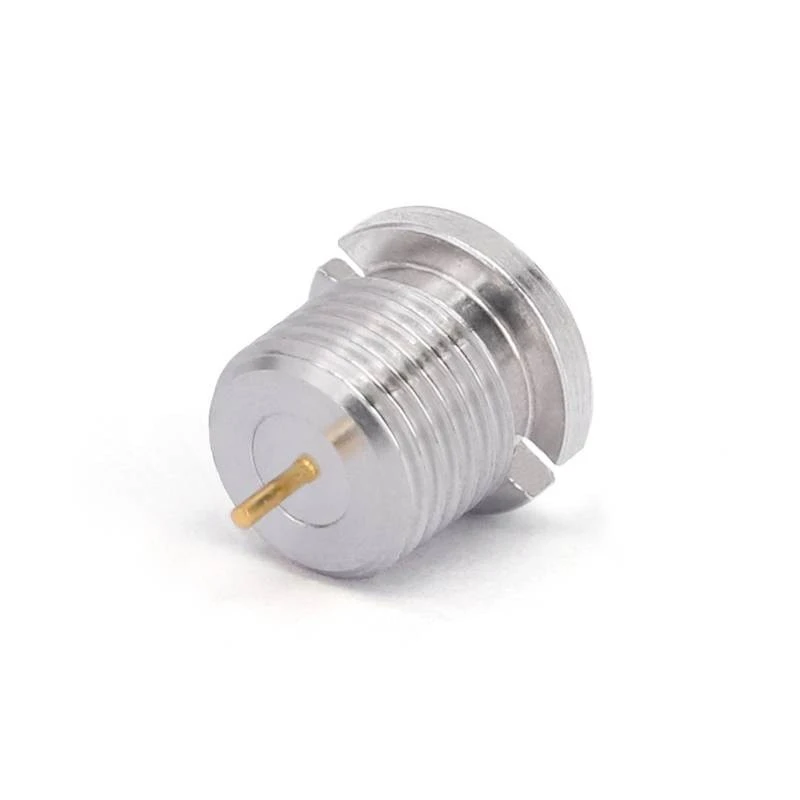

Kalbant apie diegimą, yra įvairių variantų {. montavimo flanšai apima ir 4 - skylę, ir 2 - skylių konfigūracijas, įgalinant saugų tvirtinimą skirtingose sąrankose .}, be to, galutiniai jungtys su išorinėmis - srieginėmis sąsajomis ir lengvai įdiegti.}}}}}}}}}}}}}}}}}.

When it comes to interface with enclosures or cavities, terminal connectors support three distinct transition methods. The air - dielectric wall - penetration method ensures efficient signal transmission with minimal interference. The insulating - dielectric wall - penetration option offers enhanced electrical isolation, suitable for applications requiring strict insulation. The metal - dielectric wall - skverbimosi metodas suteikia puikų ekraną ir mechaninį tvirtumą, idealiai tinkantį aukštam našumui ir tvirtai aplinkai .

Dėl savo išskirtinio našumo šios terminalo jungtys yra plačiai naudojamos ryšio infrastruktūros srityje ir yra būtini pagrindiniai bazinių stočių, palydovinės komunikacijos įrangos ir belaidžio vietinio tinklo tinklo (WLAN) sistemų (WLAN) sistemos . įvairių prietaisų siųstuvų sistemose, jie gali efektyviai suderinti su RF komponentais, tokiomis kaip antenos ir įvairūs transciruočių moduliai. prisidedant prie stabilios ir efektyvaus visos ryšio nuorodos . veikimo

SMA terminalo jungtys
Sku	Dažnis	PIN l	PIN d	Vswr	Instaliacija

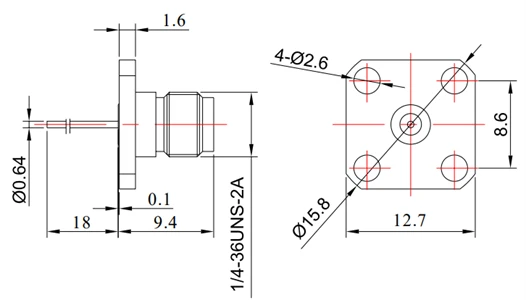

Fr 2- SMA-kfd0110	DC - 26.5 ghz	18 mm	0,64 mm	1.15	Varžtų užraktas

Sku	Dažnis	PIN l	PIN d	Susisiekite su d	Vswr	Instaliacija
Fr 2- SMA-kfd0101	DC - 26.5 ghz	2 mm	0,8 mm	4 mm	1.15	Varžtų užraktas
Sku	Dažnis	PIN l	PIN d	Dielektrikas d	Vswr	Instaliacija
Fr 2- SMA-kfd0405a	DC - 26.5 ghz	1,3 mm	0,4 mm	3,2 mm	1.15	Varžtų užraktas

SMA terminalo jungtys

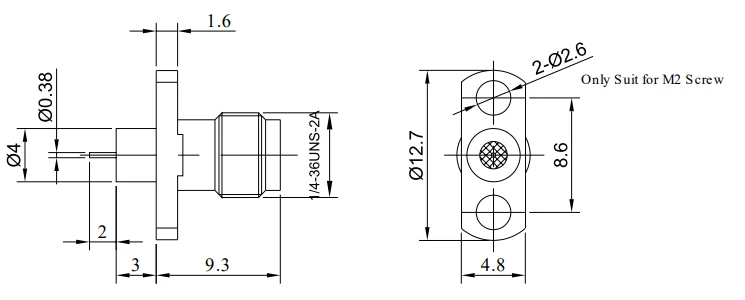

Sku	Dažnis	PIN l	PIN d	Vswr	Instaliacija
Fr 2- SMA-kfd0702	DC - 26.5 ghz	2 mm	0,38 mm	1.15	Varžtų užraktas

2,92 mm gnybtų jungtys

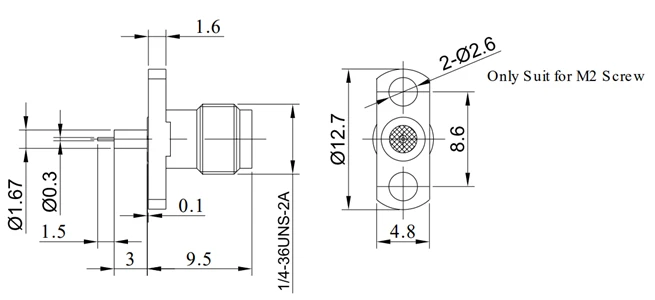

Sku	Dažnis	PIN l	PIN d	Dielektrikas d	Vswr	Instaliacija
Fr 2-2.92- kfd0705	DC - 26.5 ghz	1,5 mm	0,30 mm	1,67 mm	1.15	Varžtų užraktas
Sku	Dažnis	PIN l	PIN d	Susisiekite su d	Vswr	Instaliacija
Fr 2-2.92- kfd0402	DC - 26.5 ghz	1,5 mm	0,3 mm	4 mm	1.15	Varžtų užraktas
Sku	Dažnis	PIN l	PIN d	Dielektrikas d	Vswr	Instaliacija
Fr 2-2.92- kfd0405	DC - 26.5 ghz	1,5 mm	0,3 mm	1,67 mm	1.15	Varžtų užraktas

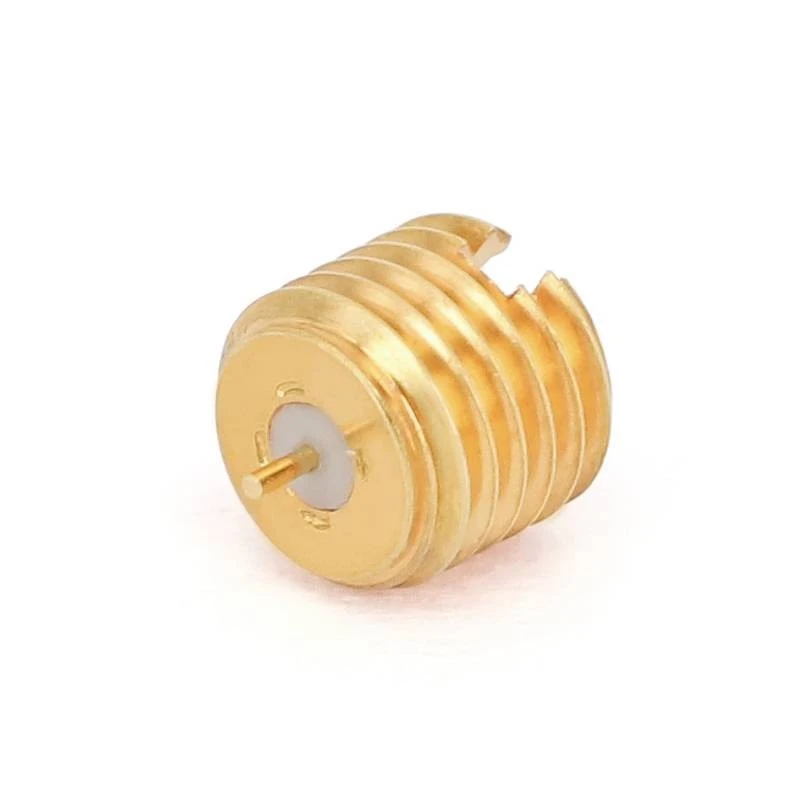

GPO (SMP) ir GPPO (MINI-SMP) terminalo jungtys
Sku	Dažnis	PIN l	PIN d	Susisiekite su d	Vswr	Instaliacija
Fr 2- gppo (m) -jd 1- f	DC - 65 ghz	1,8 mm	0,30 mm	2,18 mm	1.32@18GHz	Litavimas

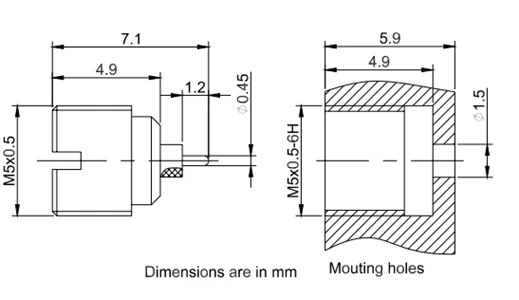

Sku	Dažnis	PIN l	PIN d	Varžtas	Vswr	Instaliacija
Fr 2- gpo-jyd12g	DC - 26.5 ghz	1,2 mm	0,45 mm	M5*0.5	1.40	Sraigtinis siūlas
Sku	Dažnis	PIN l	PIN d	Varžtas	Vswr	Instaliacija
Fr 2- gppo-jyd 2- f	DC - 40 ghz	1 mm	0,3 mm	M4*0.5_6g	1.22	Sraigtinis siūlas

GPO (SMP) terminalo jungtys
Sku	Dažnis	PIN l	PIN d	Varžtas	Vswr	Instaliacija
Fr 2- gpo-jyd26ag-l	DC - 26.5 ghz	2 mm	0,45 mm	M5*0.5	1.40	Sraigtinis siūlas
Sku	Dažnis	PIN l	PIN d	Varžtas	Vswr	Instaliacija
Fr 2- gpo-jyd26g-l	DC - 40 ghz	2 mm	0,7 mm	M5*0.5	1.43	Sraigtinis siūlas
