Viskas apie SMA jungtis



SMA jungtis yra plačiai naudojama RF koaksialinė jungtis, garsi dėl savo aukšto našumo ir universalumo ., ją sukūrė „Bendix Scintilla“ šeštajame dešimtmetyje, o pavadinimas „SMA“ reiškia subminiatūrinę A versiją, taigi, vaidindamas A versiją .. signalai .



1. pagrindinės SMA jungčių savybės

Dydis: SMA jungtys turi kompaktišką struktūrą, kurios išorinis laidininko skersmuo yra 0 . 141 colio, todėl jie yra tinkami naudoti ribotai.

Dažnių diapazonas: Paprastai jie veikia iki 18 GHz, nors kai kurios aukštos kokybės versijos gali pasiekti 26 . 5 GHz ar net aukštesnes.

Impedance: Dauguma SMA jungčių yra 50 omų, o tai yra standartinė RF ir mikrobangų sistemų . konfigūracija

Sukabinimo mechanizmas: pritaikykite sriegintą jungties konstrukciją su 1/4 colio, 36 sriegiais colio UNC sriegiais, užtikrinant tvirtą ir stabilų ryšį su stipriu atsparumu vibracijai .

SMA medžiagos ir paviršiaus apdorojimo procesai

Korpusas paprastai yra pagamintas iš žalvario ir nerūdijančio plieno ir gali būti padengtas (pvz., Nikeliu, auksu), siekiant padidinti atsparumą korozijai ir laidumui .

Centrinis laidininkas gali būti vario, žalvario arba berilio vario, su aukso dengtu paviršiumi, kad būtų pasiektas optimalus signalo perdavimas .

Įtampos stovėjimo bangos santykis (VSWR): aukštos kokybės SMA jungtys turi žemą VSWR (paprastai mažesnis nei 1 . 2: 1 žemiau 12 GHz), tai reiškia efektyvų signalo perdavimą su minimaliu atspindžiu.



2. SMA jungčių tipai

SMA jungtys būna įvairiose konfigūracijose, kad tiktų skirtingoms programoms:

Anot prievadų tipų, juos galima suskirstyti į: standartinį prievado SMA, greito jungties SMA ir atvirkštinio poliškumo SMA .

Remiantis struktūriniais stiliais, juos galima suskirstyti į tiesius ir dešiniojo kampo tipus . tiesios jungtys naudojamos serijoms jungtis, o dešiniojo kampo tipai yra tinkami sandarioms vietoms . 90- laipsnio lenkimo dizainas gali sutaupyti vietos arba sumažinti kabelio įtempimo ..

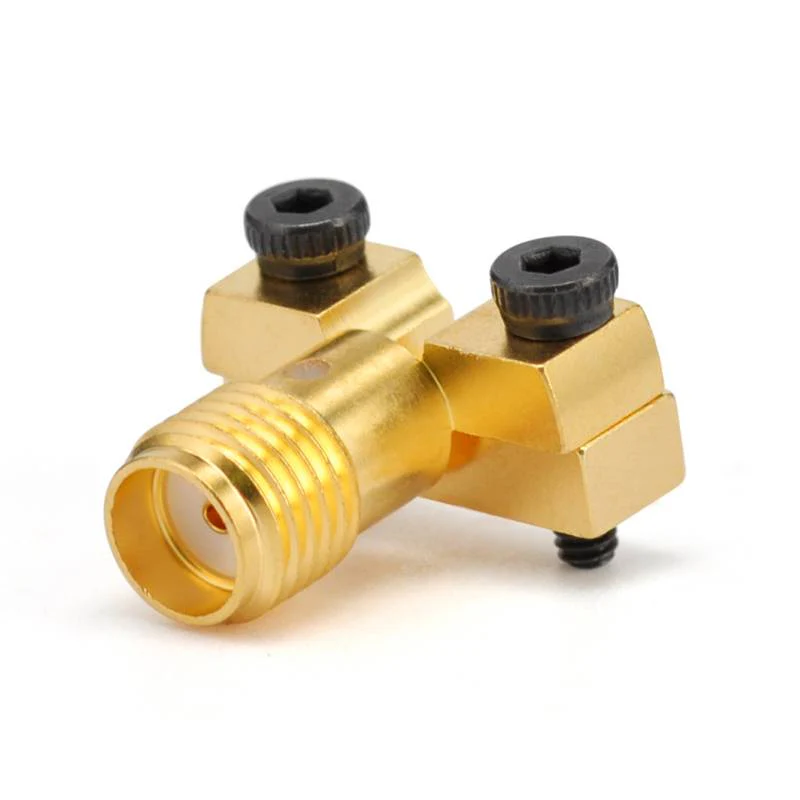

Remiantis montavimo metodais, juos galima suskirstyti į įprastus ir skydelius montuojamus tipus . skydelio montuojamos jungtys, skirtos montuoti skydeliuose ar gaubtuose, su įvairiais tipais, tokiais kaip 2- skylių flanšai, 4- skylių flanšai ir apvalios flanšės {..



3. Bendras SMA naudojimas

Telekomunikacijų lauke SMA jungtys yra plačiai naudojamos mobiliųjų telefonų bazėse, palydovinėse sistemose ir belaidžio ryšio įrangoje .

Bandymo įrangoje jie naudojami bandymo įrenginiuose, tokiuose kaip osciloskopai, tinklo analizatoriai ir signalų generatoriai .

Antenų sistemose SMA jungtys dažnai naudojamos antenos sujungti belaidžiose sistemose .

RF grandinėse jie randami daugelyje RF įrenginių, tokių kaip stiprintuvai, filtrai ir maišytuvai .

Pastabos



4. galios tvarkymo talpa:

Nors SMA jungtys yra tinkamos mažos galios ir vidutinės galios RF sistemoms, jos gali būti netinkamos didelės galios programoms . aukštesnio galios scenarijams, kitos jungtys, tokios kaip N tipo arba 7/16- tipas, gali būti tinkamesnis .}

Mechaninis patvarumas: Palyginti su kai kuriomis didesnėmis jungtimis, SMA jungtys yra gana trapios, ypač kalbant



Suderinamumas: Renkantis SMA jungtis, įsitikinkite, kad vyriškos ir moteriškos jungtys atitinka sriegio dydį ir varžą, kad būtų užtikrintas geras ryšys ., jie taip pat gali būti sujungti su 2 . 92 mm ir 3,5 mm prievadais.
