Kaip pasirinkti mažo triukšmo stiprintuvą (LNA)



Selecting a Low-Noise Amplifier (LNA) is a critical step in the design of radio frequency (RF)/microwave systems, such as communication receivers, radars, satellite links, or IoT sensors. These systems need to amplify weak signals while minimizing noise. The core goal is to strike a balance between key performance indicators and the specific requirements of the system. Žemiau yra nuoseklus LNA pasirinkimo vadovas, apimantis pagrindinius parametrus, taikymo aspektus ir praktinius eksploatavimo veiksmus .

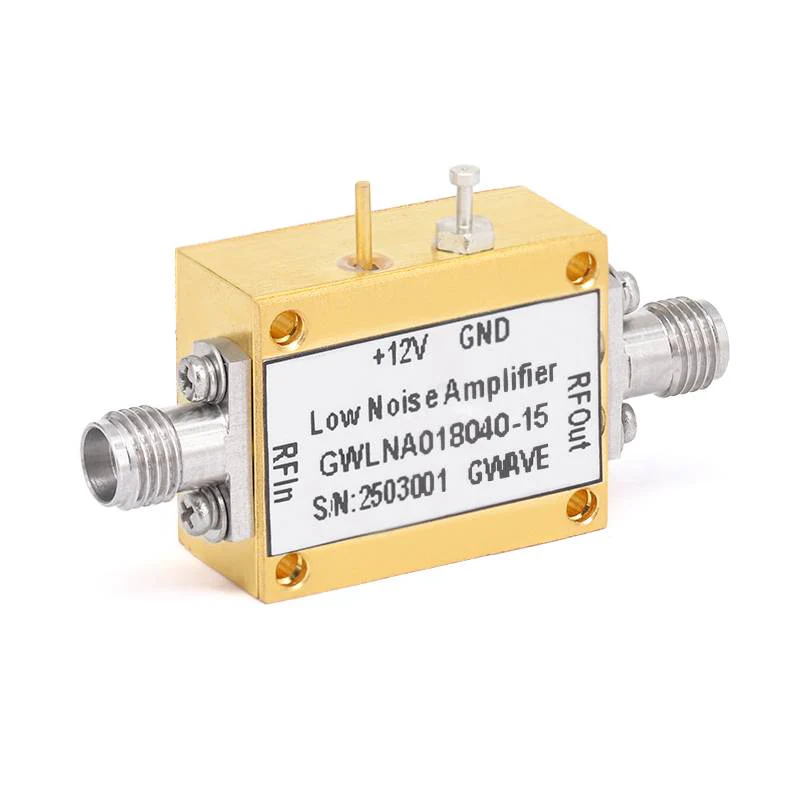

1. pagrindiniai LNA principai

LNA yra pirmasis aktyvus imtuvo grandinės komponentas, atsakingas už silpnų įvesties signalų (tokių kaip antenos), kartu įvedant mažiausią triukšmo kiekį .. Jo našumas tiesiogiai veikia bendrą sistemos jautrumą ., jei norite, kad netinkamas LNA gali sumažinti mažąjį, ir apriboti imtuvų gebėjimų sugebėjimą ir apriboti imtuvų gebėjimų sugebėjimą, kad būtų galima nustatyti mažąjį, ir apriboti imtuvų gebėjimų sugebėjimą, kad būtų galima nustatyti mažą signalą (SNR) ir apriboti imtuvų gebėjimų gebėjimą, norint gauti mažąjį. signalai .



2. pagrindiniai parametrų indikatoriai

a) Triukšmo figūra (NF): Matuoja, kiek LNA įveda triukšmą į signalą, kai įrenginys yra decibelai (db) .. Didelio jautrumo imtuvai (tokie kaip palydovinis ryšys ir radijo astronomijos įranga) .



b) Įgyti: Apibrėžimas: Išėjimo galios ir įvesties galios santykis db . Tai sustiprina silpnus signalus į lygius, kuriuos galima naudoti vėlesniuose etapuose (pvz., Maišytuvai ir ADC) .. Tačiau pakankamas padidėjimas užtikrina, kad signalo stiprumas užtenka, kad būtų pakaks, kad būtų galima įveikti žemiausios komponentų triukšmą, kad būtų galima patobulinti, kad būtų galima patobulinti, kad būtų galima patobulinti, kad būtų galima patobulinti apatinių dalių triukšmą. etapai .



c) Dažnio diapazonas: Dažnio intervalas, per kurį LNA veikia pagal nurodytą našumą (triukšmo figūra, stiprinimas, linijiškumas).



d) Linijiškumas: Matuoja gebėjimą atsispirti tarpmoduliacijos iškraipymui (IMD), kurį sukelia stiprūs trikdžių signalai ., tuo didesnis IP3 (DBM), tuo geresnis tiesiškumas .



1dB Compression Point (P1dB): The input power when the LNA gain drops by 1 dB, reflecting the LNA's ability to process large signals without distortion. It is crucial in environments with strong interference (such as urban RF environments). Poor linearity can lead to intermodulation distortion, which masks weak target signals.



e) Energijos suvartojimasLNA veikimui reikalinga DC galia (mW arba W), dažniausiai išreiškiama tiek tiekimo įtampa (Vcc), tiek srovė (Icc). Tai yra labai svarbu baterijomis maitinamiems prietaisams, tokiems kaip IoT jutikliai ir nešiojamieji prietaisai. Turi būti surastas balansas tarp našumo ir energijos sunaudojimo reikalavimų, kad prietaisas nebūtų per didelis ar per mažas.



3. bendros klaidos, kurių reikia išvengti renkantis LNA

Nepaisydami varžos atitikimo: Prastas atitikimas gali kompensuoti mažo triukšmo paveikslo pranašumus - įsitikinkite, kad LNA yra skirta 50 Ω

Nepaisydamas tiesiškumo stipriose trukdžių aplinkose: LNA su mažo triukšmo figūra, tačiau blogas IP3 nepavyks esant stipriems trikdžiams .

Prioritetų padidėjimas, o ne triukšmas: didelis padidėjimas, jei jis nebus suderintas su mažu triukšmu, sustiprins paties LNA sukeltą triukšmą, kuris yra galios švaistymas .



Įvertindami šiuos parametrus visoje sistemoje ir suderindami juos su sistemos reikalavimais, galite pasirinkti LNA, optimalų jautrumo, patikimumo ir kainos . prasme.
