Galios dalikliai ir padalijimai
Palik žinutę
Galios dalikliai ir galios padalijimai yra susiję su funkcijomis ir taikymu ir dažnai naudojami pakaitomis. Tačiau griežtai tariant, yra subtilių skirtumų, daugiausia kalbant apieProjektavimo tikslai, funkcinis dėmesys ir taikymo scenarijai. Konkretūs skirtumai yra šie:
1. Pagrindinės funkcijos ir projektavimo tikslai
Galios daliklis
Jos esmė slypi„Dvikryptis“. Tai gali ne tik padalyti vieną įvesties galią į kelis išėjimus (paskirstymo režimą), bet ir sujungti kelis įvesties galias į vieną išvestį (derinimo režimą), taigi jis dar vadinamas „galios daliklio-kombainu“.
Dizainas pabrėžiaUostų suderinimas, mažas nuostolis ir didelė izoliacijaSiekiant užtikrinti efektyvų veikimą tiek į priekį, tiek atvirkščiai derinant, mažinant signalo atspindį ir trukdžius tarp prievadų.

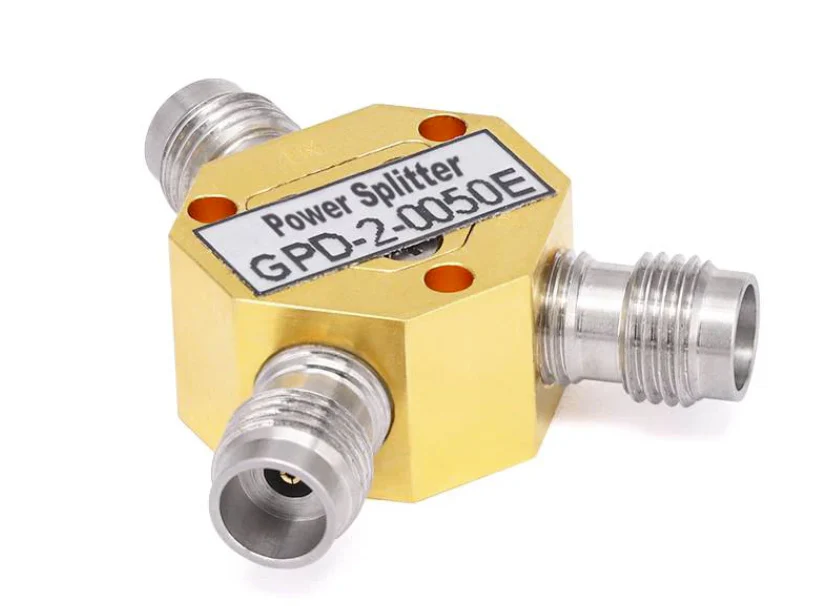

Galios skirstytuvas
Jos branduolys yra„Nukryptis“, sutelkiant dėmesį tik į vieną įvesties galią padalijimą į kelis išėjimus, neatsižvelgiant į atvirkštinės derinimo funkciją.
Dizainas labiau pabrėžiaPaprasti galios pasiskirstymo santykiai, su mažesniais atvirkštinės izoliacijos ir atitikimo reikalavimais, o struktūra gali būti paprastesnė (pvz., Naudojant tik rezistoriaus tinklą ar paprastą perdavimo liniją).
2. Techninių rodiklių skirtumai
| Indikatorius | Galios daliklis | Galios skirstytuvas |
|---|---|---|
| Isolation | Aukštas (paprastai ＞ 20db), kad būtų išvengta trukdžių tarp prievadų | Žemas (gali būti neprivalomas) |
| Dvikryptis | Palaiko dvikryptį veikimą (paskirstymas/derinimas) | Tik palaiko vienkryptį paskirstymą |
| Įtampos stovėjimo bangos santykis (VSWR) | Žemas (paprastai ＜ 1,2), kad būtų užtikrintas geras dvikryptis atitikimas | Aukštesnis (reikalingas tik pagrindinis įvesties prievado atitikimas) |
| Įterpimo praradimas | Žemas (daugiausia paskirstymo nuostoliai, tokie kaip 3DB, kai padalijamas dvipusis) | Gali būti didesnis (įskaitant papildomus nuostolius, tokius kaip rezistoriaus įtampos dalijimosi nuostoliai) |
3. Tipiškos struktūros ir taikymo scenarijai
Galios daliklis
Tipiškos struktūros: „Wilkinson“ galios dalikliai, filialų tiltai ir kt., Kurie priklauso nuo perdavimo linijų ar sukabinimo struktūrų, kad būtų pasiektas aukšto tikslumo pasiskirstymas.
Taikymo scenarijai: Sistemos, kurioms reikalingas dvikryptis veikimas, pavyzdžiui, radaro perdavimo/priėmimo moduliai (reikia tiek paskirstyti perdavimo signalus, tiek sujungti gaunančius signalus), antenų masyvas (signalo pasiskirstymas ir derinimas), radijo dažnio galios kombinuotojai ir kt.
Galios skirstytuvas
Tipiškos struktūros: rezistoriaus tinklai, paprastos T tipo perdavimo linijos ir kt., Su paprastesne struktūra.
Taikymo scenarijai: scenarijai, kuriems reikalingas tik vienkryptis paskirstymas, pavyzdžiui, platinti kabelinės televizijos signalus į kelis vartotojo terminalus, daugiakanalę lygiagrečią signalo šaltinių išvestį atliekant radijo dažnio bandymą, signalo pernešimą mažos galios įrenginiams ir kt.
