PCB plokštės struktūra

PCB plokštės struktūra daugiausia apima įvairias plokščių sluoksnių struktūras, tokias kaip vieno sluoksnio plokštės, dvigubo sluoksnio plokštės ir kelių sluoksnių plokštės . Toliau pateikiami išsami struktūrinė analizė:

1. vieno sluoksnio lenta
Struktūrinė sudėtis: Vario folija yra tik vienoje pusėje, o kitoje pusėje nėra vario folijos . komponentų, paprastai dedami ant šono be vario folijos, o šoninė su vario folija daugiausia naudojama laidų ir litavimo . litavimui ir litavimui ..
Taikymo scenarijai: tinkami paprastoms grandinėms, tokioms kaip elektroniniai laikrodžiai, žaislai ir tt ., jo gamybos procesas yra paprastas, o išlaidos yra mažos, tačiau jo funkcijos yra palyginti vienos .

2. dvigubo sluoksnio lenta
Substrato medžiaga: Dažniausiai naudojamas yra fr -4, tai yra stiklo pluošto ir epoksidinės dervos mišinys ., tai turi gerą mechaninį stiprumą, izoliaciją ir šilumos varžą ir gali užtikrinti stabilų palaikymą grandinės plokštės . palaikymui.
Laidus sluoksnis: tai yra vario folija, pasiskirstanti ant substrato viršutinėje ir apatinėje pusėse . Įvairių grandinių modelių formavimo metu formuojant ėsdinimo procesą dabartiniam perdavimui {. Vario folijos storis gali būti parinktas atsižvelgiant į 1/2 {{2}, pavyzdžiui, 1 oz). Vario folija tinka įprastoms grandinėms .
Izoliacinė medžiaga: PP (prepreg) naudojamas kaip izoliacinė medžiaga dvigubo sluoksnio lentos viduryje . Tai yra pusiau išgydytos dervos ir stiklo pluošto mišinys, kuris gali tvirtai surišti du sluoksnius ir užtikrinti, kad tarp dviejų sluoksnių nėra trumpo jungimo . {3} {3} {3} {3} {3} {3}. mišinys.
Paviršiaus apsaugos medžiaga: įskaitant litavimo kaukę ir šilkografijos sluoksnį . litavimo kaukė paprastai yra žalia, raudona arba juoda spalva, kuri naudojama vario folijai apsaugoti nuo oksidacijos ir rūdžių, ir neleidžia litavimui tekėti į nepageidaujamas vietas litavimo metu, o tik trinkelės ekspozicijos ekspozicijos vario; Šilko ekrano sluoksnis paprastai yra baltas rašalas, naudojamas spausdinti tekstui ar simboliams, tokiems kaip komponentų padėtis ir modeliai PCB plokštėse, palengvindamas surinkimą ir priežiūrą .
Taikymo scenarijai: Gamybos procesas yra gana paprastesnis nei daugiasluoksnių plokščių ..

3. daugiasluoksnė plokštė
Signalo sluoksnis: Naudojamas komponentams ir laidams dėti, tai yra pagrindinis sluoksnis, jungiantis įvairius komponentus, įskaitant viršutinį sluoksnį (viršutinį sluoksnį), apatinį sluoksnį (apatinis sluoksnis) ir keli tarpiniai signalo laidų sluoksniai ..
Maitinimo sluoksnis ir žemės sluoksnis: paprastai yra viduriniame sluoksnyje, naudojamas stabiliam maitinimo šaltiniui ir įžeminimui visoje grandinės plokštėje ., pavyzdžiui, keturių sluoksnių plokštėje, vidurinis sluoksnis 1 gali būti naudojamas kaip „MOKERINIS PAGRINDAS“, pavyzdžiui, „Ground“, pavyzdžiui, „Ground“, pavyzdžiui, „Ground“ ir „Ground“ ir „Muile“ ir „Ground“ ir „Ground“), pavyzdžiui, „Ground“ ir „Ground“), pavyzdžiui, „Ground“ ir „Ground“), pavyzdžiui, „Ground“ ir „Ground“ ir „Ground“ ir „Ground“. sluoksnis arba tarnauja kaip kitos signalo linijų grupės laidų sluoksnis .
Izoliacinis sluoksnis: FR -4 ar kitos izoliacinės medžiagos yra naudojamos įvairiems laidžiems sluoksniams atskirti, užkirsti kelią trumpoms jungtims ir užtikrinti signalų savarankiškumą ir stabilumą .

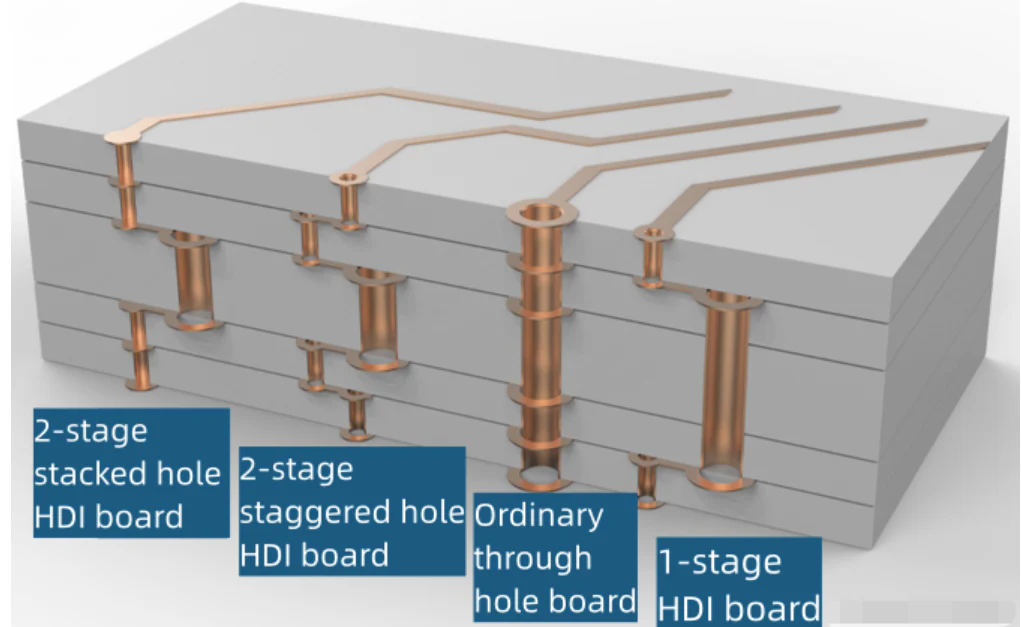

VIA: įskaitant skylutes, aklas skylutes ir palaidotas skylutes . per skylutes, einančias per visą plokštę, ir yra naudojamos sujungti skirtingų sluoksnių ir tradicinių komponentų tvirtinimo grandines; Aklosios skylės naudojamos viršutiniam ir vidiniams sluoksniams sujungti, paprastai aukšto dažnio signalo perdavimui, o tai gali sumažinti kelio ilgį ir greičiau perduoti signalo perdavimą; Palaidotos skylės yra atsakingos už elektrines jungtis tarp vidinių sluoksnių . didelio tankio plokštėse aklųjų ir palaidotų skylių derinys gali tilpti daugiau linijų, vengiant lentos per storos .
Paviršiaus apdorojimo sluoksnis: Panašiai kaip dvigubo sluoksnio plokštę, jame yra litavimo kaukė ir šilkografinis sluoksnis, kuris vaidina apsaugos ir identifikavimo vaidmenis . Be to, kai kurios aukščiausios klasės daugiasluoksnės lentos taip pat atliks paviršiaus aukso dangą ir kitus apdorojimus, siekiant pagerinti laidumo ir korozijos atsparumą .} vaidmeniui.
Taikymo scenarijai: Tinkami didelio tankio, greitojo ir aukšto dažnio komplekso grandinėms, tokioms kaip kompiuterių pagrindinės plokštės, mobiliųjų telefonų pagrindinės plokštės ir tt . sluoksnių skaičius gali būti padidintas, kad būtų patenkinti grandinės . veikimo reikalavimai
