RF cirkuliatorių ir RF izoliatorių skirtumai ir jungtys

Veikimo principas:

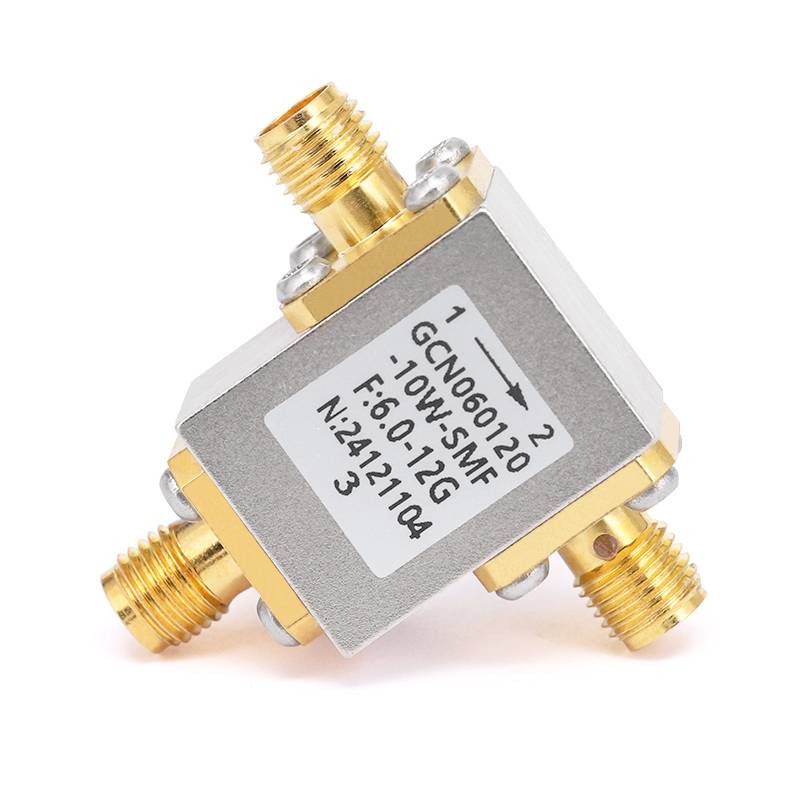

RF cirkuliatorius:

Cirkuliatorius yra trijų uostų (ar daugiau) įrenginys, kuris nukreipia RF signalus tam tikra kryptimi tarp prievadų .

Cirkuliacinė veikla, pagrįsta netiesiniais magnetinių medžiagų . efektais, paprastai susideda iš besisukančios netiesinės medžiagos, sujungtos su magnetiniu lauku . trijų uostų cirkuliatoriuje, signalas iš 1 prievado pereina į 2 prievado signalą iki 3 prievado ir 3 prievado signalo.

RF izoliatorius:

Izoliatorius paprastai yra dviejų uostų įrenginys, leidžiantis signalui tekėti iš vieno prievado į kitą, tuo pačiu blokuojant bet kokį signalą grįžtant į pradinį šaltinį .

Panašiai kaip cirkuliatorius, izoliatorius savo veikimui naudoja magnetines medžiagas, tačiau jis turi tik du prievadus .. Izoliatorius apsaugo nuo atvirkštinio signalo srauto, izoliuodamas šaltinį nuo bet kokių atspindėtų signalų, kurie gali sugadinti ar trukdyti .



Pagrindinis veikimo principas: magnetinės medžiagos

Abu įrenginiai svertasFeromagnetinės medžiagos)Neišdomus sklidimasRF signalų, reikšmės signalo elgsena skiriasi keliaujant į priekį vs . atgal . Šis ne reciprocity įgalina:

Cirkuliatoriai, nukreipti signalus iš eilės tarp prievadų .

Izoliatoriai, skirti slopinti atvirkštinius signalus (didelis silpninimas atvirkštine kryptimi, mažas nuostolis priekinė kryptimi) .



Praktiniai pritaikymai: realaus pasaulio naudojimo atvejai

Cirkuliatoriai:

Radarų sistemose jie atskiria perduodamus ir gavo signalus (siųstuvas → antena → imtuvas be trukdžių) .

Ryšių tinkluose jie įgalina dvikryptį signalo srautą per vieną kanalą (E . g ., padalijant aukštyn/žemyn nukreiptus signalus) .

Izoliatoriai:

Apsaugokite RF stiprintuvus, blokuodami atspindėtą galią nuo nesuderinamų apkrovų (e . g ., antenos su skirtinga varža) .

Stabilizuokite osciliatorius, užkertant kelią dažnio traukimui, kurį sukelia apkrovos atspindžiai .



.
