Kuo skirtumai tarp pusiau griežtų ir pusiau lanksčių kabelių?



Palyginimas tarp pusiau griežtų ir pusiau lanksčių kabelių

Tiek pusiau žiaurūs, tiek pusiau lankstūs kabeliai yra plačiai naudojami aukšto ir žemo dažnio komunikacijos scenarijuose, tačiau jie labai skiriasi nuo struktūros, lankstumo, našumo ir taikymo scenarijų . žemiau yra išsamus palyginimas:



1. konstrukcinis dizainas

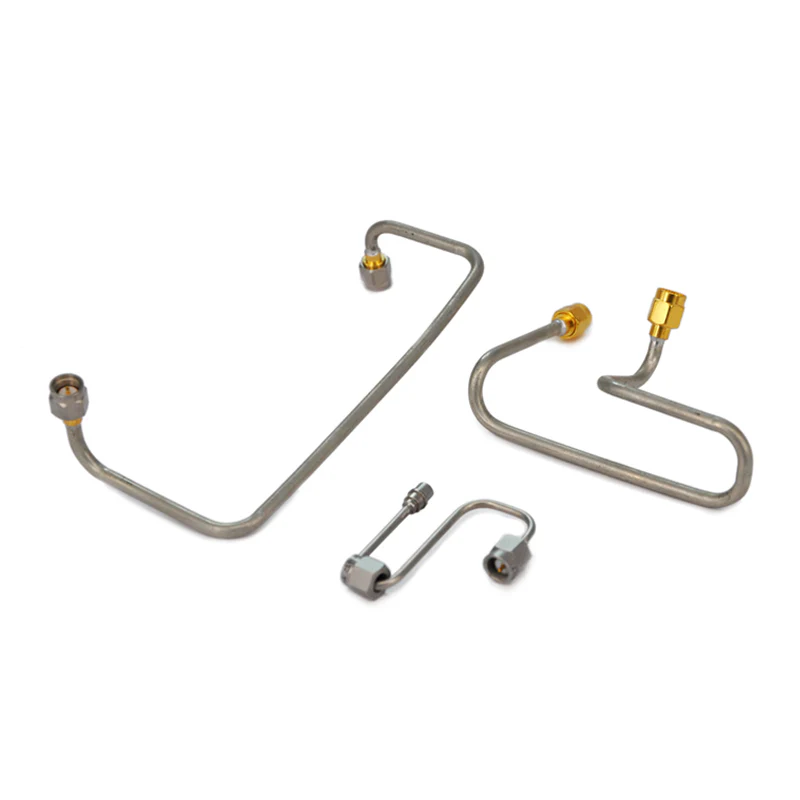

Pusiau tvirti kabeliai
Išorinis laidininkas yra pagamintas iš kietos, neryškios medžiagos (paprastai vario) su fiksuotu skersmeniu; Vidinį laidininką centralizuotai palaiko dielektrinė medžiaga (e . g ., ptfe) .
Susiformavus, jis palaiko fiksuotą formą ir negali būti lengvai sulenktas ar pertvarkytas be specializuotų įrankių .

Pusiau lankstūs kabeliai
Išorinis laidininkas pasižymi pynimo struktūra, o visas pintas sluoksnis yra konservuotas, todėl jis yra labiau deformuojamas nei kietas pusiau rangių kabelių išorinis laidininkas . Vidinį laidininką taip pat palaiko dielektrikos medžiaga, tačiau pynimo struktūra leidžia pakartotinai lenkimą ir formavimą



2. lankstumo palyginimas

Pusiau tvirti kabeliai
Jie turi didelį tvirtumą, išlaikydami savo formą po susidarymo ir pasižymi stipriu atsparumu lenkimui ., priversdami lenkimą be profesionalių įrankių, gali sugadinti išorinį laidininką, todėl efektyvumo skilimas .

Pusiau lankstūs kabeliai
Jie siūlo vidutinį lankstumą, leidžiantį pakartotinį lenkimą, sukimąsi ar nukreipti aplink kliūtis be nuolatinio pažeidimo . jų lankstumas yra tarp standžių ir visiškai lanksčių kabelių .



3. Elektros veikimo parametrai

Parametras	Pusiau tvirti kabeliai	Pusiau lankstūs kabeliai
Varžos stabilumas	Puiki - fiksuota geometrija užtikrina nuoseklią varžą visuose dažniuose .	Geri, bet prastesni už pusiau griežtą - pynimo išorinius laidininkus gali sukelti nedidelius varžos svyravimus esant ypač aukštam dažniui .
Praradimas	Dėl mažo įterpimo nuostolių, ypač mikrobangų juostose (iki 100+ GHz), dėl lygaus kieto išorinio laidininko . paviršiaus paviršiaus	Didesnis įterpimo nuostolis nei pusiau žiaurus, ypač esant aukštam dažniui, dėl mažų spragų ir paviršiaus nelygumų pynimo išoriniame laidininke .
Ekrano efektyvumas	Puikus (paprastai> 100 dB) . Kietojo išorinis laidininkas efektyviai blokuoja EMI ir RFI .	Geras (paprastai 80 dB), bet mažesnis už pusiau-rigid . pynimo laidininko spragas gali sukelti nedidelį EMI nuotėkį .
Energijos tvarkymo pajėgumas	Aukštesni - kieti laidininkai turi efektyvų šilumos išsklaidymą, tinkantį didelės galios scenarijams .	Mažesnis - blogas pynimo laidininkų šilumos laidumas riboja galios talpą .



4. programos scenarijai

Pusiau tvirti kabeliai
Tinka aukšto dažnio, didelio tikslumo scenarijams, kuriems reikalingas griežtas stabilumas ir mažas nuostolis, pavyzdžiui::

Aviacijos ir gynybos sistemos (radaras, palydovinė komunikacija);

Mikrobangų bandymo įranga (vektorių tinklo analizatoriai, signalo generatoriai);

Medicinos prietaisai (MRT mašinos, mikrobangų terapijos sistemos);

Nuolatiniai įrenginiai su fiksuotu ilgiu (E . g ., bazinės stoties antenos tiektuvai) .

Pusiau lankstūs kabeliai
Tinka scenarijams, kuriems reikia vidutinio lankstumo, turint gerą našumą, pavyzdžiui::

Nešiojamosios bandymo sąrankos (e . g ., jungtys tarp instrumentų ir DUT);

Vidaus RF sistemos („WiFi“ maršrutizatoriai, ląstelių signalo stiprintuvai);

Scenarijai, kuriems reikalingas retkarčiais pertvarkymas (e . g ., laboratorinio prototipo kūrimas);

Vidinės jungtys RF jungiklio matricose .

Santrauka

Pusiau niūrūs kabeliai puikiai tinka aukšto našumo, fiksuoto įdiegimo scenarijams, siūlantiems puikų stabilumą ir mažą nuostolį . pusiau lanksčias kabelius



Papildomos pastabos: išlaidų ir priežiūros skirtumai

Pusiau tvirti kabeliai:
Didesnės gamybos išlaidos dėl kieto vario išorinio laidininko ir specializuotų formavimo įrankių poreikio . montavimas ir priežiūra yra sudėtingesni (reikalaujantys profesionalių operatorių) ., tačiau jų stabilus našumas, atsparumas senėjimui ir susidėvėjimas lemia mažesnes ilgalaikes sąnaudas, todėl jie tinkami scenarijams, kuriuose yra griežtos patikimumo reikalavimai .}}}}}}}

Pusiau lankstūs kabeliai:
Mažesnės išlaidos dėl paprastesnių pynių išorinių laidininkų gamybos procesų ir nereikia specializuotų formavimo įrankių ., be to, jų rankinis sulenkimas sumažina priežiūros ir pertvarkymo išlaidas, todėl jie yra idealūs scenarijams, kuriems reikalingi dažni pakeitimai, arba esant biudžeto apribojimams .



Pratęsimas: trumpas palyginimas su visiškai lanksčiais kabeliais

Norint geriau suprasti „pusiau lanksčią“ padėties nustatymą, naudinga trumpai palyginti su visiškai lanksčiais kabeliais:
Visiškai lankstūs kabeliai turi išorinius laidininkus, paprastai paimtus iš smulkių varinių sruogų (su mažai arba be jų), siūlantys ypač lanksčią lenkimą ar net mazgus .. Tačiau jų elektrinis efektyvumas (e . g ., instancijos stabilumas, ekrano efektas) yra mažesnis už tam tikru būdu, nei žemesnis už tam tikrą trumpalaikę, instancijos stabilumą, ekranizmo efektą), yra mažesnis už tam tikru būdu. Programos, turinčios didelį lankstumo poreikį (E . g ., ausinių laidai, vidiniai jungtys mažuose įrenginiuose) .
Pusiau lankstūs kabeliai pasiekia pusiausvyrą tarp lankstumo ir našumo, užpildydami atotrūkį tarp pusiau griežto (aukšto našumo, bet nereguliuojamo) ir visiškai lanksčių (didelio lankstumo, bet silpnesnių našumo) kabelių .
