Diferencialinio singalinio bandymo fazės ar vėlavimo atitikimas bandomojo RF kabelio atitikimui

Atliekant diferencinio signalo bandymą, bandomųjų RF kabelių fazės ar vėlavimo suderinimo reikalavimas pirmiausia nustatomas pagal diferencialinių signalų perdavimo charakteristikas ir bandymo scenarijaus tikslumo reikalavimus . Tai galima suprasti iš šių pagrindinių perspektyvų:

1. Svarbiausių diferencialinių signalų savybės apsauga - trukdžių atšaukimo pagrindas

Pagrindinis diferencialinių signalų pranašumas yra jų gebėjimas atšaukti bendrojo režimo trukdžius (tokius kaip elektromagnetinis trukdymas ir triukšmas) per „skirtumą“.Laiko skirtumas arba fazių skirtumasTarp dviejų signalų, atvykstančių į imtuvą, sutrikdydamas sinchroninį „vienodos amplitudės ir priešingo poliškumo .“ ryšį “tokiais atvejais trukdžių negalima efektyviai atšaukti ir netgi gali būti sustiprinamas, tiesiogiai pakenkti priešinamųjų signalų gebėjimui {{{2} {2} {2} {2} {2}

2. Venkite signalo iškraipymo, kad būtų užtikrintas bandymo tikslumas

Diferencialinių signalų perdavimas priklauso nuo dviejų eilučių „simetrijos“:

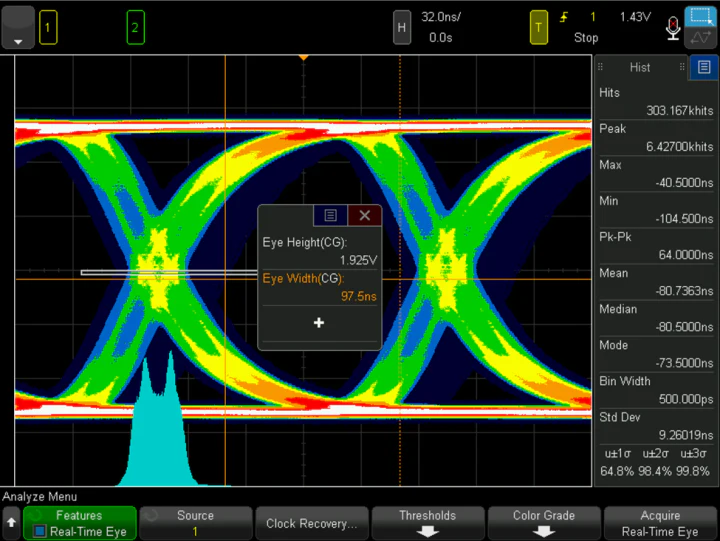

Dėl vėlavimo neatitikimo abu signalai pateks į imtuvą asinchroniškai, todėl sutrikusi bangos formos sutapimas (e . g ., netinkamas kylančių ir krintančių kraštų poslinkis ir dėl to atsirandantis.Bangos formos iškraipymas;

Fazinis neatitikimas (ypač aukšto dažnio RF scenarijuose) sukels signalų fazinį ryšį nukrypti nuo suprojektuotų lūkesčių, sutrikdydamas signalų . laiko logiką
Šie iškraipymai tiesiogiai paveiks bandymo rezultatų autentiškumą, dėl kurio klaidingi signalų kokybė ir perdavimo našumas .

3. užkirsti kelią laiko klaidoms, norint prisitaikyti prie greitųjų signalo scenarijų

Didelės greičio diferencialinio signalo perdavimas (pvz., USB, PCIE, HDMI ir tt .) signalo laikotarpis yra ypač trumpas (nanosekundės ar net pikosekundės lygis) . net ir mažo delsos ar fazės nuokrypis (e . g ., delsos skirtumai-keli delsos skirtumai (e . g ., delsos skirtumai. Signalo „sulaikykite laiką“, sukeldamaslaiko klaidos{{{0}} Tai lems klaidingą duomenų logikos (painiavos tarp 0–1) imtuvą, padidins bitų klaidų lygį ar netgi sukels sistemos ryšio gedimą ., kaip „tarpinė jungtis“, darant įtaką signalo perdavimo atžvilgiu, testų kl. Našumas .

4. Signalo vientisumo palaikymas ir antrinio trukdžių mažinimas

Kabeliai su nesuderinta faze ar vėlavimu sutrikdys perdavimo linijos varžos tęstinumą, sukeldamasSignalo atspindysirCrosstalk:

Atspindys sukels signalo superpoziciją ir virpesius, todėl bus iškraipymai bangos formos, tokios kaip perviršis ir apatinė dalis;

„Crosstalk“ sukels nereikalingą elektromagnetinį ryšį tarp dviejų signalų linijų, dar labiau trukdydama signalams .
Kita vertus, suderinti kabeliai gali sumažinti šias problemas, užtikrindamas signalo „vientisumą“ nuo siųstuvo į imtuvą ir padaryti bandymo rezultatus labiau atitikti tikrąją sistemos būseną .

Apibendrinant galima pasakyti, kad fazės ar vėlavimo atitiktis yra pagrindinė būtina sąlyga, užtikrinanti diferencialinio signalo bandymo tikslumą ir patikimumą ., ypač esant aukšto lygio ir didelės spartos scenarijams, jo poveikis tiesiogiai susijęs su bandymo išvadų pagrįstumu ir sistemos veikimo įvertinimo tikslumu . pagrįstumu.
