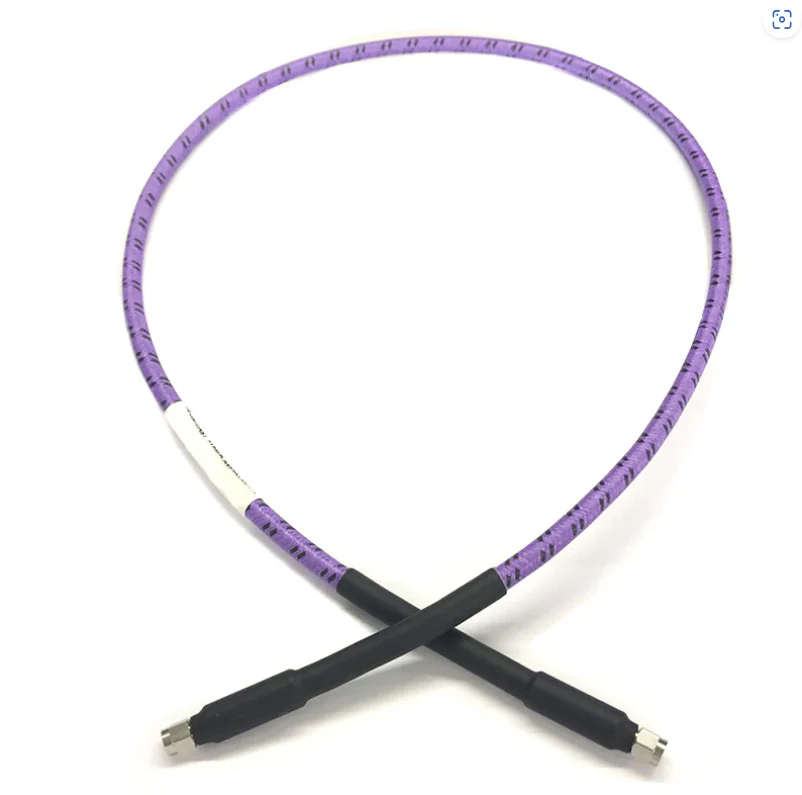

Kaip pasirinkti RF kabelio mazgą



Tinkamo RF kabelio mazgo pasirinkimas yra labai svarbus norint užtikrinti patikimą signalo perdavimą tokiose srityse, kaip telekomunikacijos, radaras, bandymai ir matavimas, aviacijos ir kosmoso ir pramoninės sistemos .. Atrankos procesas reikalauja subalansuoti elektrinius efektyvumą, mechaninius charakteristikas, atsparumą aplinkai ir specifinius taikymo reikalavimus.



1. Paaiškinkite programos reikalavimus ir scenarijus

Testas ir matavimas: Dažnas lenkimas, pakartotinės jungtys ir aukšto tikslumo reikalavimai (E . g ., laboratorinė įranga, osciloskopai) .

Fiksuotas diegimas: Ilgalaikis stabilumas ir žemos priežiūros poreikiai .

Atšiauria aplinka: Ekstremalios temperatūros, drėgmės, vibracijos ar chemikalų poveikis (E . g ., lauko bokštai, aviacijos ir kosmoso, pramoninės mašinos) .

Didelio judėjimo sistemos: Lankstumas ir patvarumas judančiose būsenose (e . g ., dronai, robotai, nešiojamieji įrenginiai) .



2. Įvertinkite pagrindinius elektrinio našumo parametrus

a . dažnių diapazonas

RF kabelių maksimalus veikimo dažnis, viršijantis signalo praradimą (silpninimas), smarkiai padidėja . įsitikinkite, kad kabelio įvertintas dažnis apima jūsų sistemos veikimo diapazoną:

Žemas dažnis (mažesnis arba lygus 6 GHz): RG 58, RG316 (įprasta vartojimo elektronikoje) .

Vidutinis dažnis (6–26 GHz): .086, .141 pusiau lanksčias ir pusiau ryžtingas kabelis .

Aukštas dažnis (26–40 GHz): ypač maža nuostolių amplitudė ir faziniai stabilios koaksialiniai kabeliai (E . g ., palydoviniams ryšiams, radar) .

Itin aukštas dažnis (40–110 GHz): ypač maža nuostolių amplitudė ir faziniai stabilūs koaksialiniai kabeliai (milimetrų bangos sistemos) .

b . silpninimas (signalo praradimas)

Sumažinimas (db/ft) matuoja signalo nuostolius per atstumą ir padidėja su dažniu . tolimojo nuotolio perdavimui, prioritetą teikia žemo nuvarginimo kabeliai .

c . varžos atitikimas

Impedance neatitikimas sukelia signalo atspindį, sumažina efektyvumą ir sukuria trikdžius . suderinti kabelio varžą su jūsų sistema:

Dauguma RF sistemų (e . g ., karinės, telekomunikacijos, bandymo įranga): 50ω .

Vaizdo / kabelinės televizijos sistemos: 75Ω .

Venkite maišymo varžų (e . g ., 50Ω laidas su 75Ω jungtimis) .

d . galios tvarkymo talpa

Kabelis turi atlaikyti sistemos galią (vidutinę ir didžiausią galią), kad būtų išvengta perkaitimo ar suskaidymo . pagrindinių veiksnių:

Vidutinė galia: Nuolatinė galia (e . g ., 100w bazinėse stotyse) .

Didžiausia galia: trumposios impulsų galia (e . g ., kilovatt lygis radare) .

Sumažėja aukštos temperatūros aplinkoje (e . g ., 20% sumažinimas 60 laipsnių) .

e . fazės stabilumas

Fazėms jautriose sistemose, tokiose kaip diferencialiniai signalai, sumažinkite fazės dreifą, kurį sukelia temperatūros pokyčiai arba lenkimas ., Pasirinkite kabelius su stabilia amplitude ir fazių charakteristikomis .



3. Įvertinkite mechanines charakteristikas

a . lankstumas

Aukštas lankstumas: scenarijams, kuriems reikalingas dažnai lenkimas

Mažas lankstumas: Jei fiksuotoms instaliacijoms reikia stabilumo

b . patvarumas

Lenkimo spindulys: įsitikinkite

Dėvė



4. Apsvarstykite atsparumą aplinkai

Kabelis turi tinkamai veikti jo darbo sąlygomis:

Temperatūros diapazonas: pramoninis laipsnis (-40 laipsnis iki 125 laipsnio), aviacijos ir kosmoso laipsnis (-55 laipsnis iki 165 laipsnio) arba ekstremalia aplinka . aukštos temperatūros superkonduktoriai (e . g ., PTFE izoliacija gali būti ) .

Atsparumas drėgmei / IP reitingas: Norint naudoti lauke, reikalingi vandeniui atsparūs kabeliai / jungtys (E . g ., IP67 / IP68 N tipo jungtys su O žiedais) .

Cheminis atsparumas / UV atsparumas: scenarijams, veikiantiems naftos, degalų ar saulės spindulių (E . g ., etileno-tetrafluoretileno kopolimerų apvalkalai cheminiam atsparumui; UV stabilizuotas PVC lauko naudojimui) .}

Vibracijos / smūgio atsparumas: karinėms / aviacijos ir kosmoso programoms reikalingi kabeliai su tvirtu ekranu ir deformacijos mažinimu (E . g ., susitikimas su MIL-DTL -17 standartais) .



5. pasirinkite suderinamas jungtis

Jungtys turi atitikti kabelio ir įrangos sąsają su mažu įterpimo nuostoliu ir patikimu ryšiu:

Įprasti tipai: SMA (iki 18 GHz), N-Type (iki 18 GHz, didelė galia), TNC (atspari vibracijai), BNC (žemas dažnis, greitas jungtis), 2 . 92 mm (iki 40 GHz), 1,85 mm (iki 67 GHz).

Funkcijos: Pasirinkite „Crimp“, „Solder“ ar „Compression“ jungtys, atsižvelgiant į diegimo poreikius . atšiaurioje aplinkoje, pasirinkite Nerūdijančio plieno jungtys per žalvario .

Lytis ir poliškumas: užtikrinkite, kad vyriškos / moteriškos galai atitiktų įrangą (e . g ., Sma vyrai iki n tipo moters) .



6. balanso kaina ir patikimumas

Aukšto našumo kabeliai (E . g ., sidabriniai laidininkai, putplasčio PTFE / mažo tankio PTFE) yra brangesni, tačiau turi mažesnius nuostolius ir ilgesnę gyvenimo trukmę (tinkama kritinėms sistemoms) .}.

Ekonominės parinktys (E . g ., sidabrinio-copper-plakiruotas plienas, konservuotas vario pynimas, PVC apvalkalai) yra tinkami žemo dažnio, nekritiniam naudojimui (e . g ., vartojimo elektronika) .

Saugai svarbioms programoms (E . g ., medicininė įranga, aviacija), prioritetą teikti patikimumui, palyginti su kaina .



Pagrindinių žingsnių santrauka

Paaiškinkite programos scenarijų (fiksuotas / mobilus, vidinis / lauko, dažnių diapazonas) .

Atitikti elektros specifikacijas (varža, galia, silpnėjimas) .

Pasirinkite tinkamas mechanines savybes (lankstumas, dydis, patvarumas) .

Užtikrinkite atsparumą aplinkai (temperatūra, drėgmė, chemikalai) .

Pasirinkite suderinamas jungtis .

Balanso našumas, kaina ir patikimumas .



Atlikdami šiuos veiksmus, galite pasirinkti RF kabelio mazgą, kuris optimizuoja signalo vientisumą ir ilgaamžiškumą jūsų specifiniams poreikiams .
