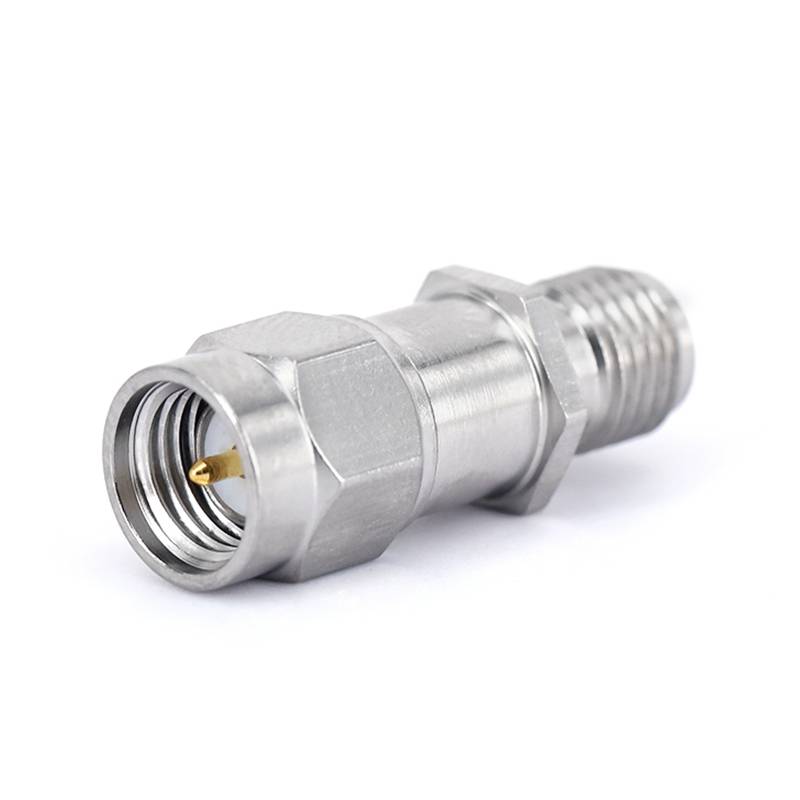

Vidiniai nuolatinės srovės blokai

Pagrindinė DC bloko funkcija yra užkirsti kelią nuolatinės srovės (DC) signalams praeiti pro šalį, leidžiant kintamus srovės (AC) signalus, ypač radijo dažnio (RF) signalus, sklandžiai .. direktinė srovė ir išvengiama nuolatinės srovės poslinkio trukdžių normaliai perduodant RF signalus .

Kai kuriems taikymo scenarijams, kuriems reikalingas ryšys su koaksialiniais kabeliais, bus naudojami RF DC blokai su koaksialine pakuote. Norėdami prisijungti prie bendraašio kabelio išorinio ekrano sluoksnio ., vidinė grandinė yra prijungta prie kaiščių per specialią RF jungties struktūrą, kad atitiktų mažų nuostolių ir aukštos izoliacijos ., dC blokų veikimo reikalavimus apima įvairius RF sąsajas, tokias kaip SMA, 2 {{7} 92mm, o ir. 1 . 85 mm. Išorinis laidininkas yra pasyvus nerūdijančio plieno, o laidininko medžiaga - žalvaris, padengtas auksu.

Belaidžio ryšio ryšyje: belaidžiuose siųstuvuose jis naudojamas atskirti DC ir kintamosios srovės komponentus, susijusius su radijo dažnio (RF) signalais .. Tai išvengia nuolatinės srovės šališkumo įtakos RF signalų apdorojimui paskesnėmis grandinėmis, užtikrinant įprastą RF signalų perdavimą ir amplifikaciją ., užtikrinant įprastą RF signalų perdavimą ir amplifikaciją ., užtikrinant įprastą RF signalų perdavimą ir amplifikaciją ., užtikrinant įprastą RF signalų perdavimą ir amplifikaciją ., tai užtikrina įprastą RF signalų perdavimą ir amplifikaciją ..

Sku	Jungčių serija	Dažnis	Vswr	Įterpimo praradimas
Fr 5- gdcb -18 g-smas -50	SMA moteris	10MHz ~ 18GHz	1.35	0,7db
Įtampa, DC MAX (voltai)	Galia, maksimalus įvestis (vatai)	Bloko tipas	Kūno medžiaga	Kūno danga
+50	2	Vidinis blokas	Nerūdijantis plienas	Pasyvus

Sku	Jungčių serija	Dažnis	Vswr	Įterpimo praradimas

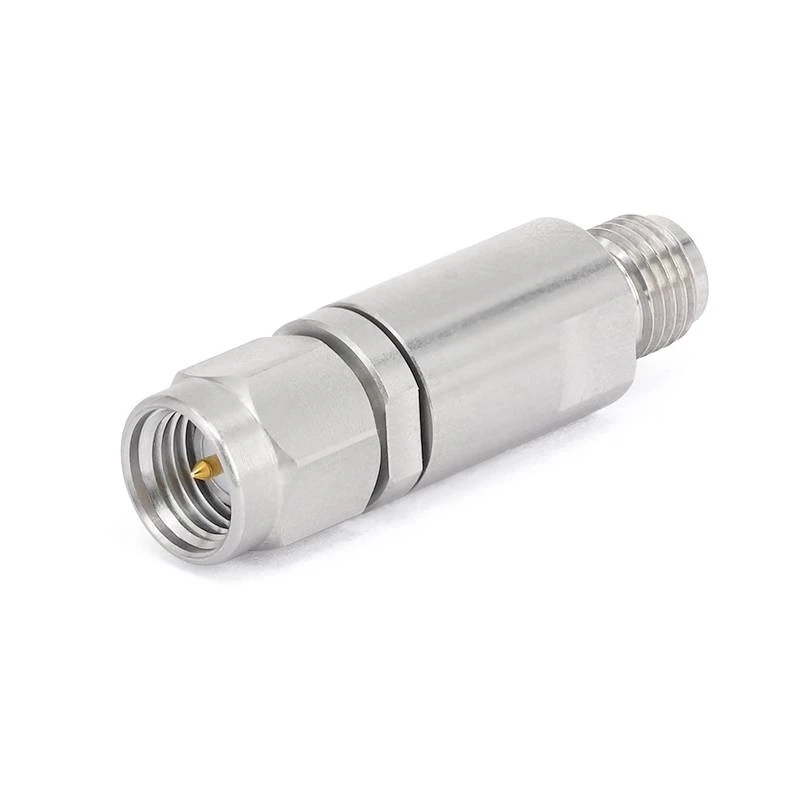

Fr 5- gdcb -27 g-sma-jk	SMA moteris	30MHz ~ 27GHz	1.25	0,8dB
Įtampa, DC MAX (voltai)	Galia, maksimalus įvestis (vatai)	Bloko tipas	Kūno medžiaga	Kūno danga
+50	2	Vidinis blokas	Nerūdijantis plienas	Pasyvus

Sku	Jungčių serija	Dažnis	Vswr	Įterpimo praradimas

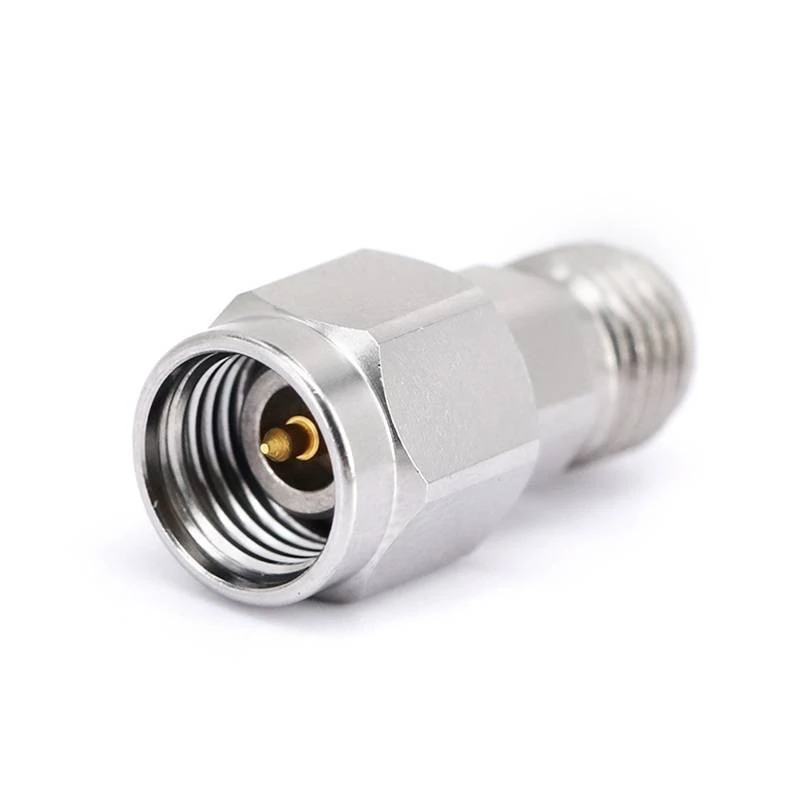

Fr 5- gdcb -40 g -292 e	2,92 mm patelė	10MHz ~ 40 GHz	1.30	0,5db
Įtampa, DC MAX (voltai)	Galia, maksimalus įvestis (vatai)	Bloko tipas	Kūno medžiaga	Kūno danga
+60	2	Vidinis blokas	Nerūdijantis plienas	Pasyvus

Sku	Jungčių serija	Dažnis	Vswr	Įterpimo praradimas
Fr 5- gdcb -67 g -185 e	1,85 mm patelė	10MHz ~ 67 GHz	1.50	0,9db
Įtampa, DC MAX (voltai)	Galia, maksimalus įvestis (vatai)	Bloko tipas	Kūno medžiaga	Kūno danga
+60	2	Vidinis blokas	Nerūdijantis plienas	Pasyvus
